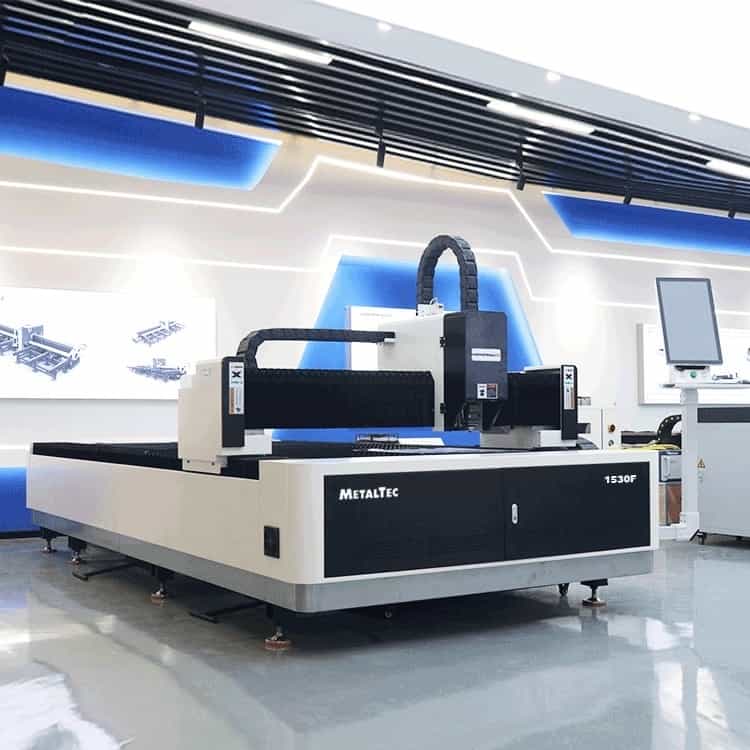

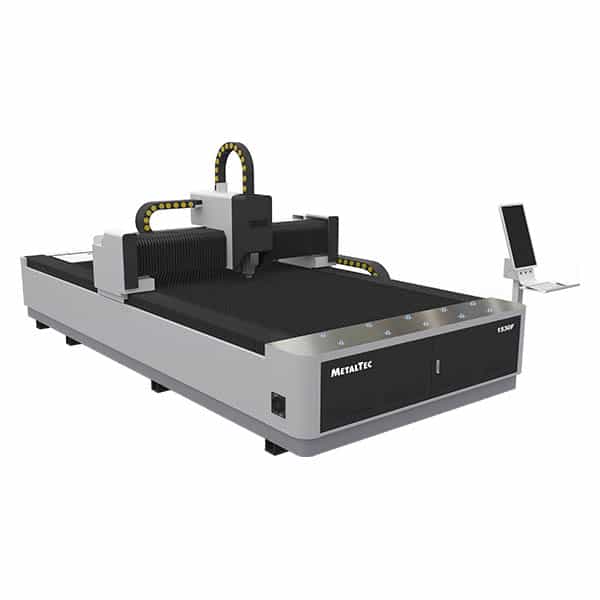

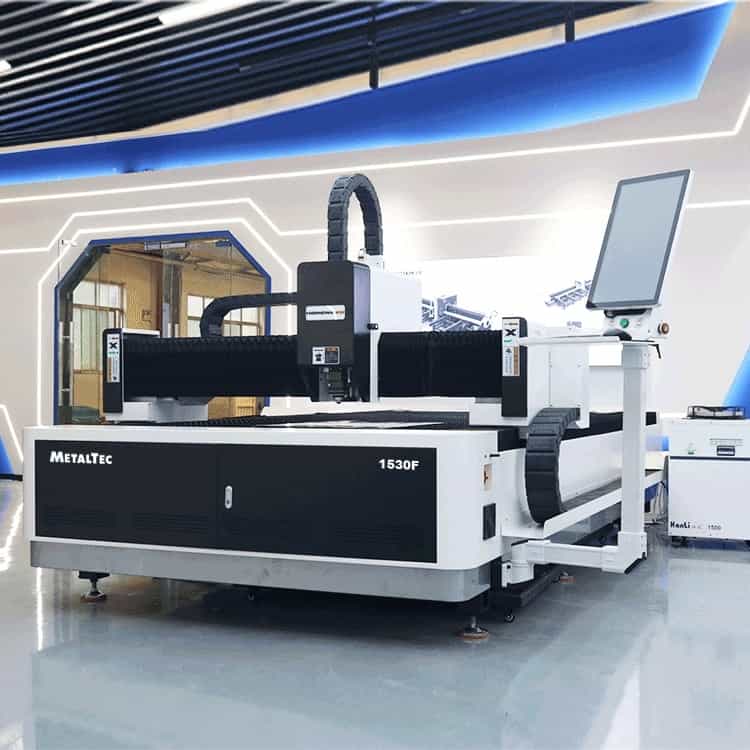

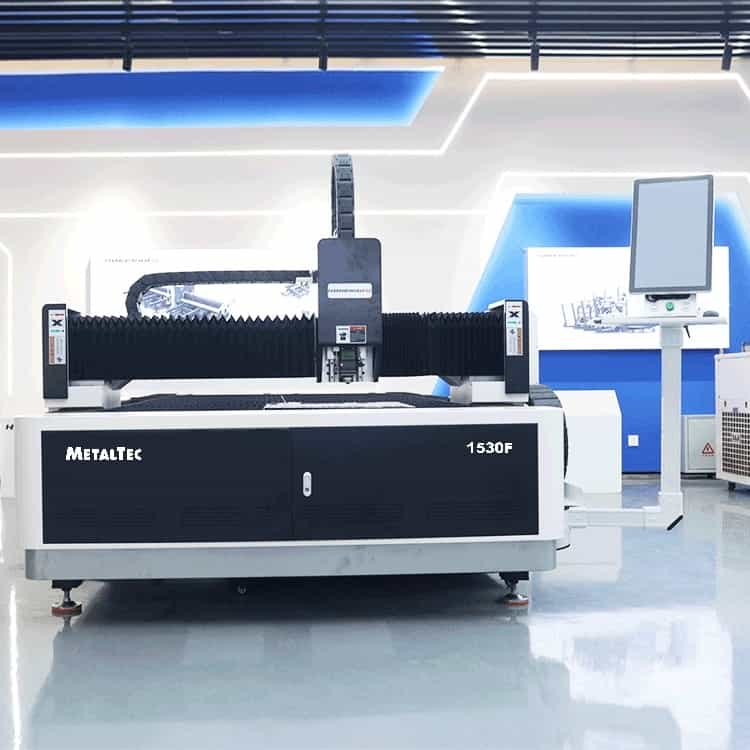

Оптоволоконный лазерный станок для резки металла MetalTec 1530 F (3000W)

Уникальное оборудование для точной и быстрой резки металла высокой прочности. MetalTec 1530 F отличается высокой производительностью и качеством реза благодаря использованию оптоволоконного лазера.

Преимущества:

  • Мощность 3000W обеспечивает быструю и эффективную резку металла любой толщины.
  • Точность и четкость реза благодаря оптоволоконному лазеру.
  • Долгий срок службы и надежность оборудования.
  • Простота в обслуживании и настройке.

Особенности:

  • Рабочий стол размером 1500x3000 мм для обработки крупных деталей.
  • Система автоматической фокусировки лазера для оптимального результата.
  • Интегрированная система охлаждения для стабильной работы оборудования.
  • Подходит для резки различных металлических материалов: сталь, алюминий, латунь и др.

Назначение и сферы применения:

Оптоволоконный лазерный станок MetalTec 1530 F идеально подходит для производственных предприятий, занимающихся металлообработкой. Применяется для изготовления металлических деталей, заготовок, решеток, листов и других изделий, где требуется точная и качественная резка.

Оптоволоконный лазерный станок для резки металла MetalTec 1530 F (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Виды обрабатываемых материалов:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

Сферы применения станков:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Особенности станка:

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Примеры получаемых изделий:

Технические характеристики MetalTec 1530B (2000W)

Модель 1530 F (3000W)
Рабочая зона (X x Y), мм 1530 x 3050
Тип лазера Оптоволоконный лазер
Режущая голова Raytools BM110
Производитель лазера Raycus
Мощность лазера, Вт 3000
Длина волны лазера, нм 1070
Срок работы лазера, ч 100 000
Вид охлаждения Чиллер S&A (Китай)
Направляющие по осям X, Y, Z, мм HIWIN (Тайвань) - 25 (квадратного сечения)
Передача по осям X, Y Шестерня – рейка LEITESEN (Тайвань)
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт Серводвигатель FUJI 0,85 (Япония)
Двигатель по оси Z , кВт Серводвигатель FUJI 0,4 (Япония)
Датчик высоты Автоматический - BCS 100V.3
Система управления CypCut (FSCUT2000)
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Максимальная скорость резки, м/мин До 30
Максимальная скорость холостого хода, м/мин До 100
Редуктор MOTOREDUCER (Франция)
Пневматические элементы SMC/AirTac(Япония)
Элетрокомпоненты SCHNEIDER (Франция)
Ускорение до 1G
Точность позиционирования, мм ± 0,03
Точность повторного позиционирования, мм ± 0,02
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Частота тока, Гц 50
Гарантия на лазерный источник 2 года
Гарантия на станок 2 года
Габаритные размеры (оборудование в сборе):
Длина, мм 4700
Ширина, мм 2300
Высота, мм 1600
Вес (в сборе), кг 3000

Конструктивные особенности:

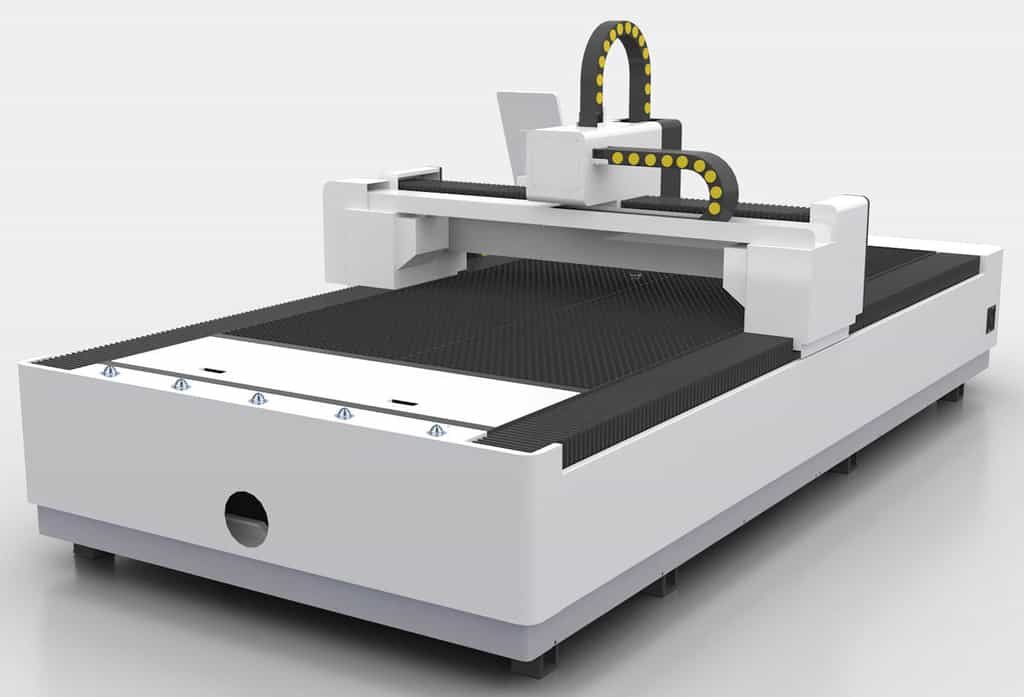

1.png ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)


Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ)

Преимущества планетарного редуктора:

  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция -  вдвое компактней и легче редукторов других видов
  • Не требуют обслуживания в процессе эксплуатации
ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 0,85 кВт
Двигатель по оси Z – 0,4 кВт
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT110
(С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)


Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

  • Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
  • Адаптация к любой режущей головке и насадке.
  • Сигнализирование при выходе за край заготовки или ударе о препятствие.
  • Поддержка функции поиска краев заготовки и т.д
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в  автоматическом режиме.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

1000 Вт – 20kva
1500 Вт – 30kVa
2000 Вт – 30kVa

Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

Комплектация

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec 1530F – механическая часть 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. FUJI
4 Редуктор 1 компл. MOTOREDUCER (Франция)
5 Отдельная стойка управления с ЖК-дисплеем и ПК 1 комп. В комплекте
6 Система управления лазерной резкой 1 комп. CYPCUT
7 Датчик отслеживания высоты до поверхности листа 1 шт. BCS 100 V.3 (автономный)
8 Лазерная режущая голова с функцией Автофокусировки 1 шт. Raytools BM110 (a-focus)
9 Система безопасности при падении давления газа 1 шт. Автоматический датчик давления
10 Чиллер 1 шт. CW
11 Беспроводной пульт управления 1 шт. В комплекте
12 Автоматическая система смазки 1 шт. Установлена
13 Система пылеудаления 1 шт. 380 V / 50 Hz / 550 w / 2900 RPM
14 Металлические гофры по оси  Y 2 шт. Установлены
15 Датчик безопасности  при падении давления рабочего газа 1 комп. Установлен
16 Стабилизатор напряжения (20 kVa / 220 V) 1 шт. В комплекте
17 Электромагнитный клапан 1 комп. AIRTac (Тайвань)
18 Пропорциональный клапан 1 комп. SMC (Япония)
, , , ,
