Лазерный станок для резки металла MetalTec 1530B (1000W)
Артикул: met569
Промышленное оборудование MetalTec 1530B
Вы ищете надежное и эффективное оборудование для резки металла? Тогда обратите внимание на оптоволоконный лазерный станок MetalTec 1530B!
Особенности и преимущества:
- Мощность: 1000W
- Высокая точность и скорость резки
- Надежность и долговечность
- Простота в использовании и обслуживании
- Компактный размер и эргономичный дизайн
Назначение и сферы применения:
Оптоволоконный лазерный станок MetalTec 1530B идеально подходит для резки металлических деталей различной толщины. Он находит широкое применение в таких отраслях, как:
- Машиностроение
- Автомобильная промышленность
- Строительство
- Металлообработка
- Инженерное производство
Приобретая оптоволоконный лазерный станок MetalTec 1530B, вы получаете надежное оборудование, которое поможет вам повысить производительность и качество вашей работы. Не упустите возможность улучшить свой бизнес с помощью этого станка!
Оптоволоконный лазерный станок для резки металла MetalTec 1530B (1000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Области применения:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
Таблица зависимоти скорости резки от мощности источника, используемых газов, вида материала и толщины заготовки*:
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
| Нержавейка | 0,5 | > 24 | 1 | N2 | 0,6 |
| 1 | 17 ~ 21 | > 1,1 | N2 | 0,6 | |
| 2 | 5,4 ~ 7,2 | > 1,5 | N2 | 0,6 | |
| 3 | 2,1 ~ 3 | > 2,0 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 15 ~ 18 | 1 | O2 | 1 |
| 2 | 5,1 ~ 6 | 0,5 ~ 0,8 | O2 | 1 | |
| 3 | 3,5 ~ 4,2 | 0,25 ~ 0,4 | O2 | 1 | |
| 4 | 2,3 ~ 2,7 | 0,15 ~ 0,2 | O2 | 1 | |
| 5 | 1,7 ~ 2,1 | 0,15 ~ 0,2 | O2 | 1 | |
| 6 | 1,2 ~ 1,8 | 0,10 ~ 0,15 | O2 | 1 | |
| 8 | 0,9 ~ 1,1 | 0,10 ~ 0,15 | O2 | 1 | |
| 10 | 0,6 ~ 0,72 | 0,10 ~ 0,15 | O2 | 1 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Технические характеристики MetalTec 1530B (1000W) |
|
| Модель | 1530B |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | METALTEC CH 3000 |
| Производитель лазера | MAXPHOTONICS |
| Мощность лазера, Вт | 1000 |
| Длина волны лазера, мм | 1070 |
| Срок работы лазера, ч | До 100 000 |
| Вид охлаждения | Чиллер HUA KU (Китай) |
| Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
| Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
| Датчик высоты | Автоматический |
| Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная толщина резки, мм (Углеродистая сталь) | 10 |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Редуктор | SHIMPO - NIDEC (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Ускорение | до 1G |
| Минимальная ширина резки, мм | 0,12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Гарантия на станок | 2 года |
| Габаритные размеры: | |
| Длина, мм | 4400 |
| Ширина, мм | 2300 |
| Высота, мм | 1600 |
| Вес, кг | 2300 |
Конструктивные особенности:
| ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
| ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
| ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
| ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
| КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
| ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
| ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «RECI»(Китай). Это всемирно известные и признанные лидеры в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
| ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой ручной фокусировки. |
| ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели DELTA (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,75 кВт Двигатель по оси Z – 0,4 кВт |
|

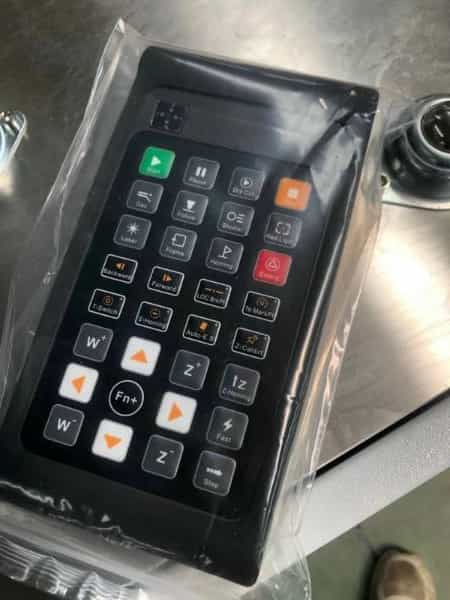

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
| АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР WAN XIN DA Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
Комплектация MetalTec 1530B (1000W)
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Оптоволоконный лазер MetalTec 1530B – механическая часть | 1 шт. | |
| 2 | Лазерный источник | 1 шт. | RECI |
| 3 | Серводвигатели | 4 шт. | DELTA |
| 4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | CYPCUT |
| 5 | Система регулировки высоты заготовки | 1 шт. | BCS 100 |
| 6 | Лазерная режущая голова | 1 шт. | Raytools BT240S |
| 7 | Чиллер | 1 шт. | WAN XIN DA |
| 8 | Беспроводной пульт управления | 1 шт. | |
| 9 | Автоматическая система смазки | 1 шт. | |
| 10 | Система пылеудаления | 1 шт. |
, , ,
