НАЗНАЧЕНИЕ:

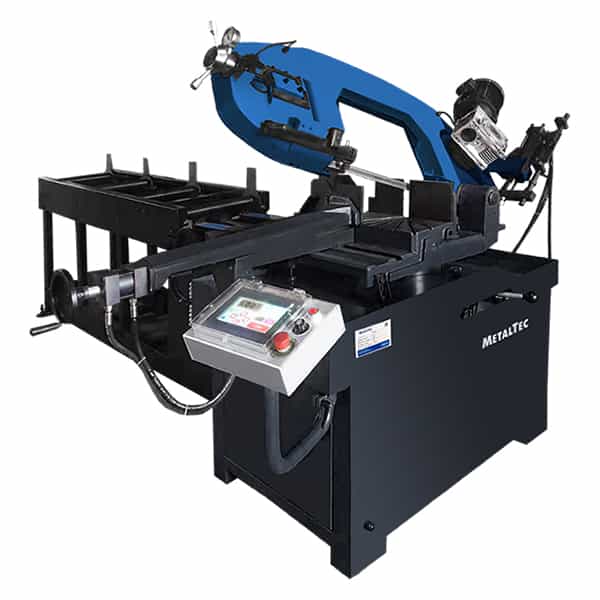

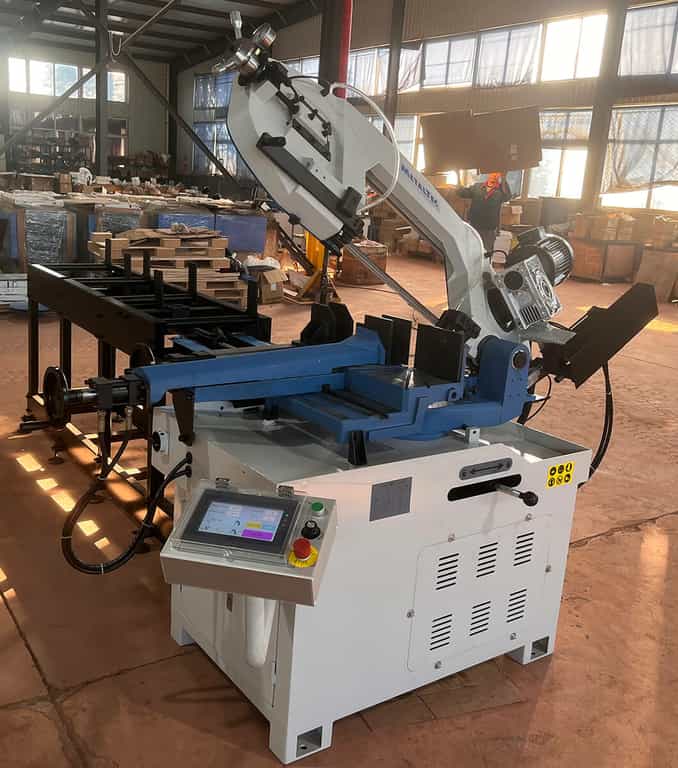

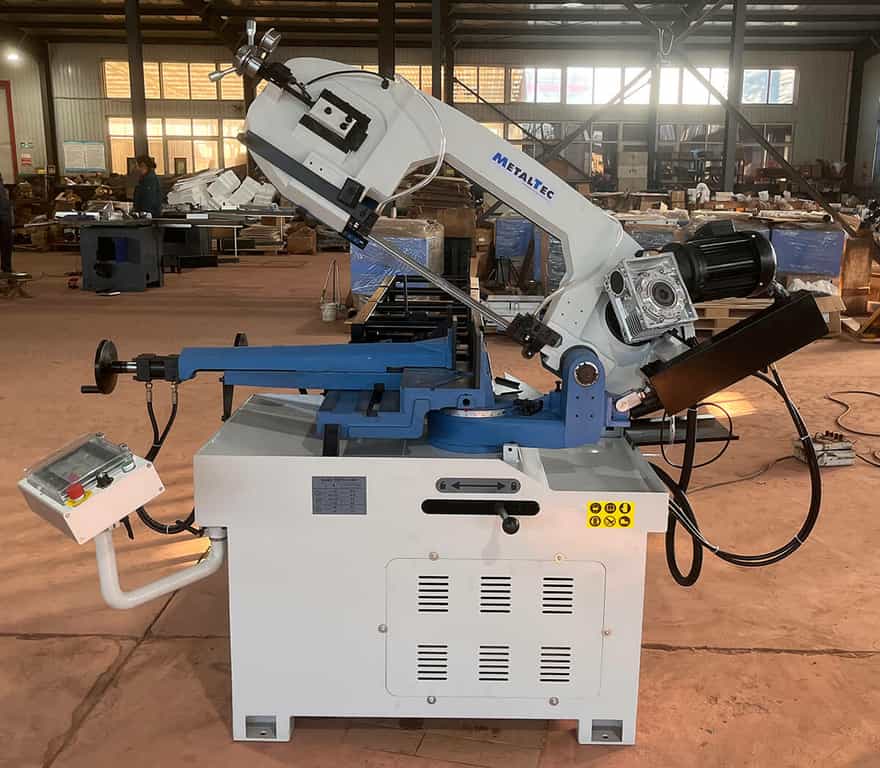

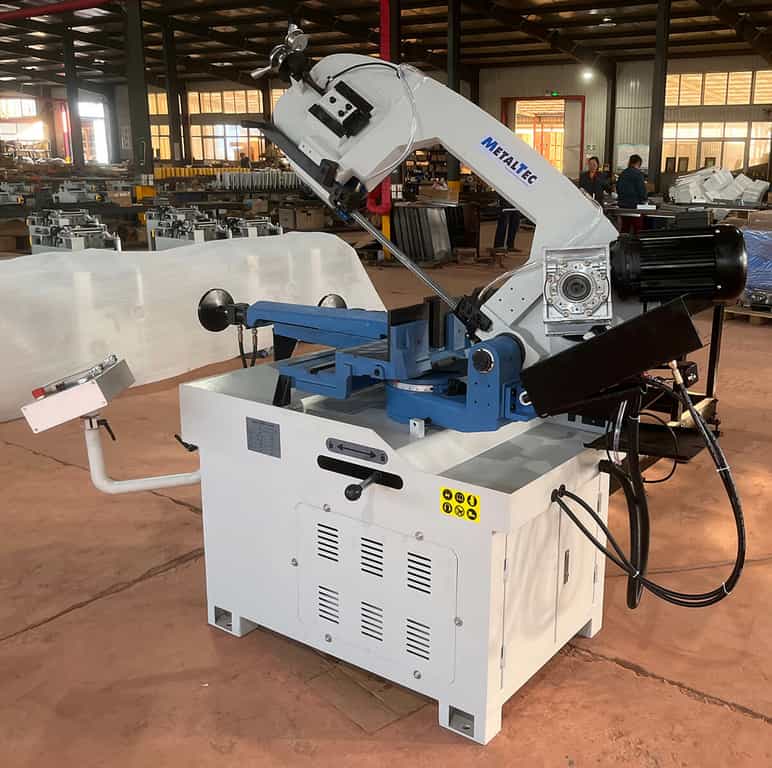

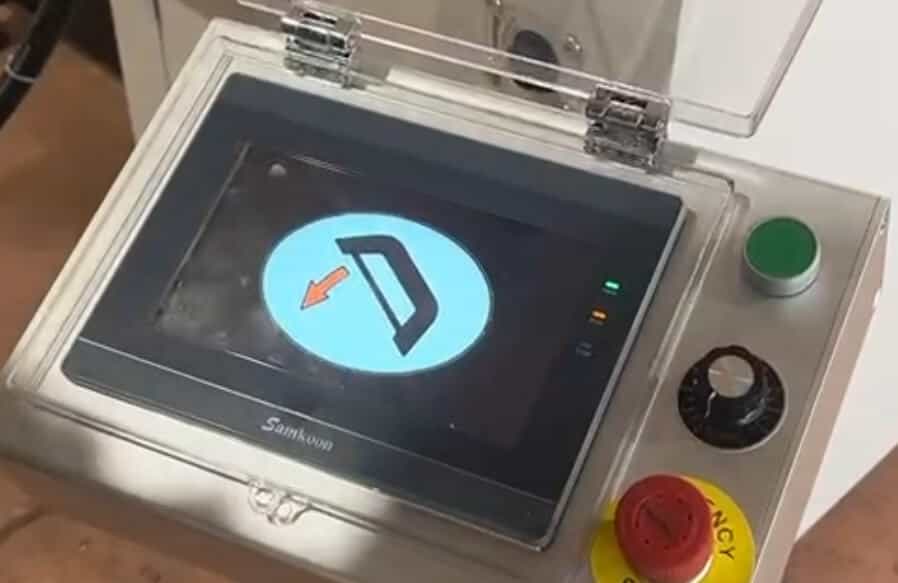

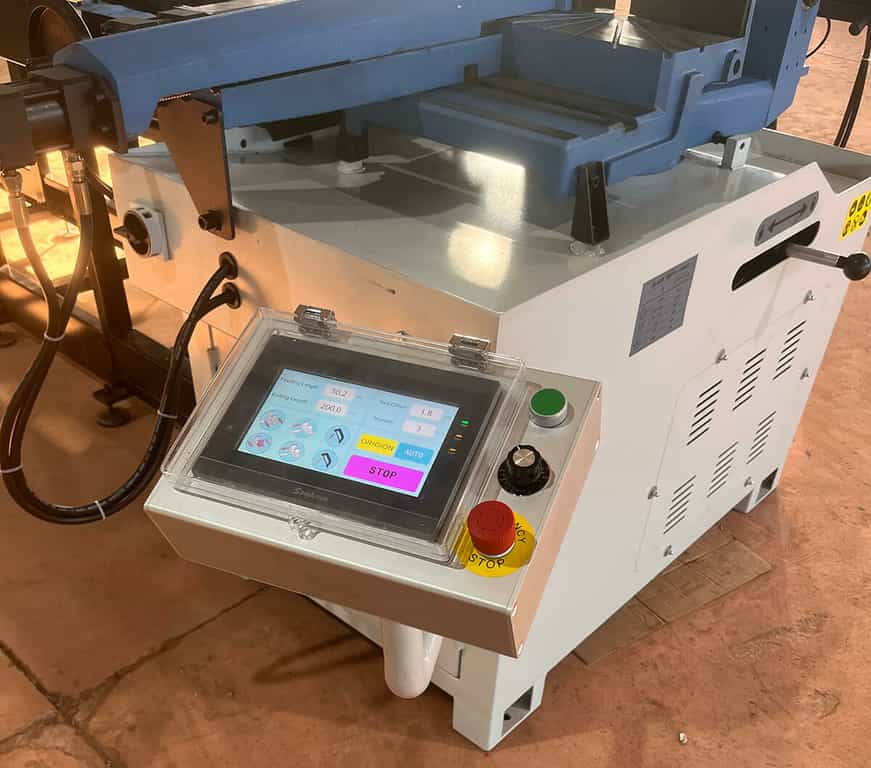

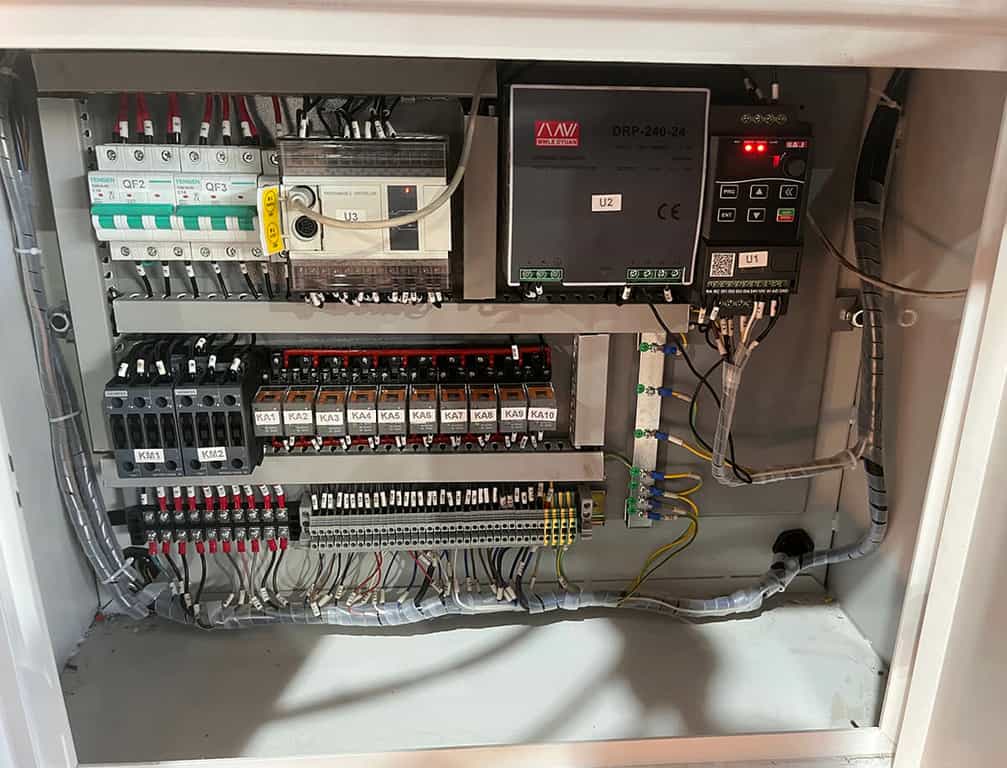

Автоматический ленточнопильный станок MetalTec BS 270 FA - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается и поднимается автоматически, а надежный механизм имеет возможность регулировки скорости опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматические ленточнопильные станки, применяются на крупных и средних производствах при мелкосерийном, серийном производстве:
- при распиле сортового проката, для последующей токарной обработки;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА BS 270 FA:
- Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность поворота пильной рамы на угол до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка (резка нескольких заготовок одновременно) позволяет экономить время на обработку за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как в небольших мастерских, так и на серийных производствах, что позволяет обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ |
СТАЛЬНОЙ ПРОФИЛЬ |
СТАЛЬНОЙ ПРУТОК |
|
|
|
ДВУТАВРОВЫЕ БАЛКИ |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
ШВЕЛЛЕР |
|
|
|
Конструктивные особенности
|

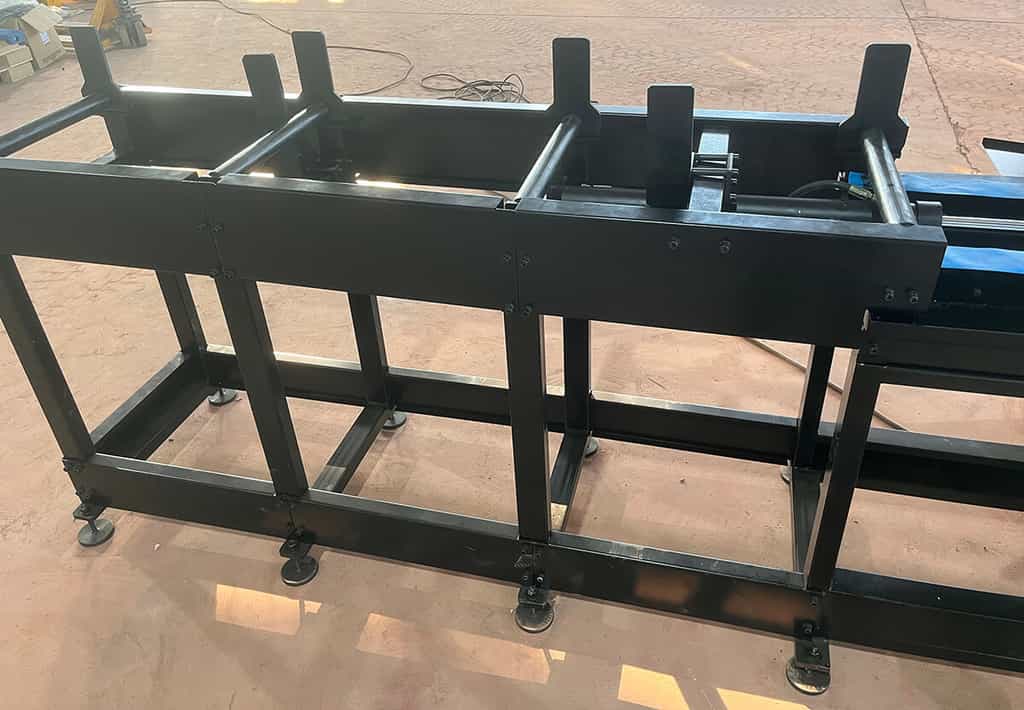

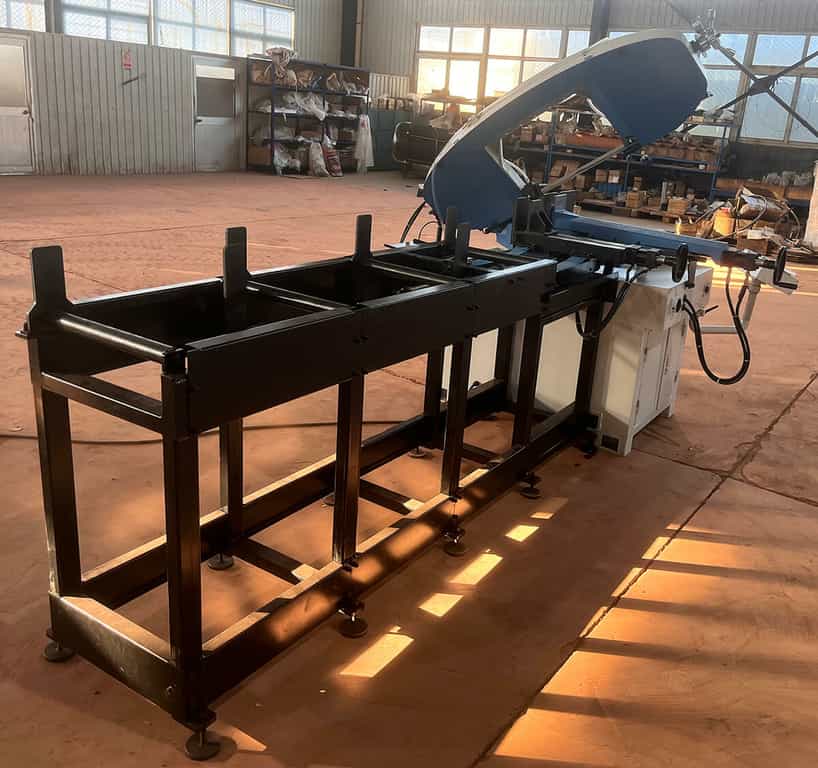

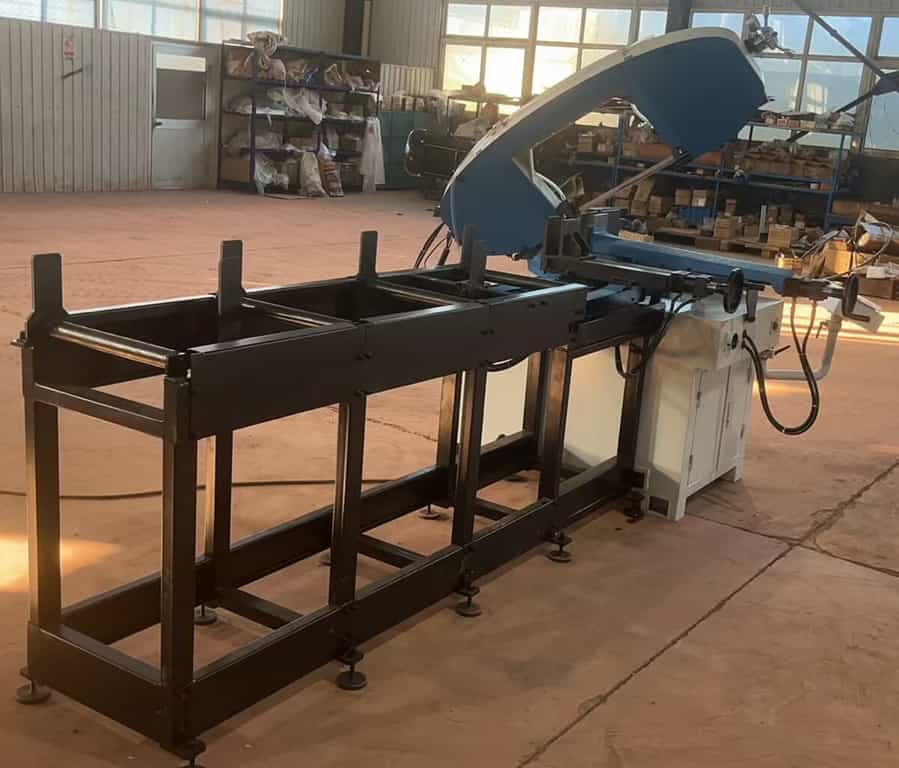

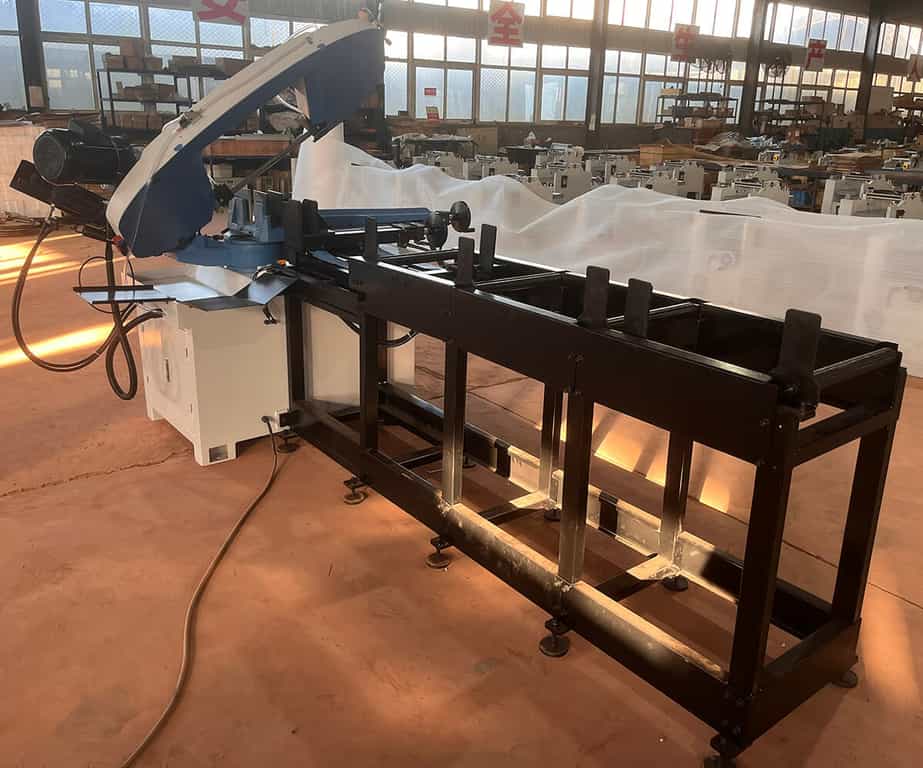

РОЛЬГАНГ ДЛЯ ПОДАЧИ И ЗАГОТОВОК
Станок оснащен рольгангом для подачи заготовок.
- Длина: 2 450 мм
- Макс продвижения за один цикл подачи: 500 мм
- Точность подачи: 0,2 мм
|
|

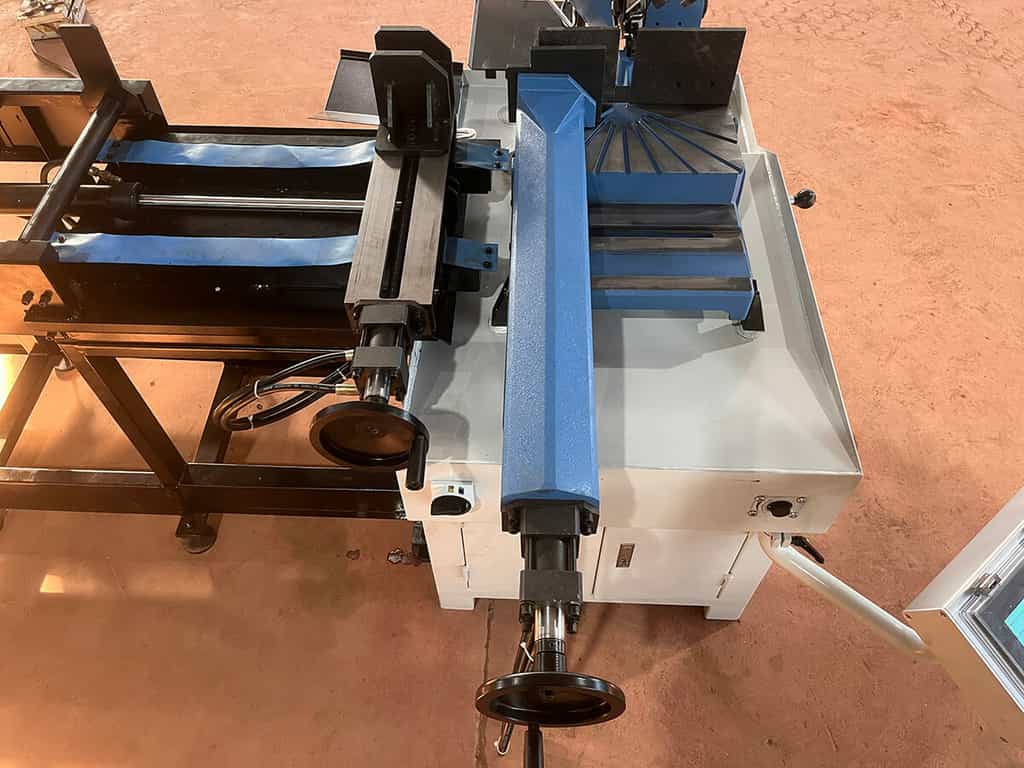

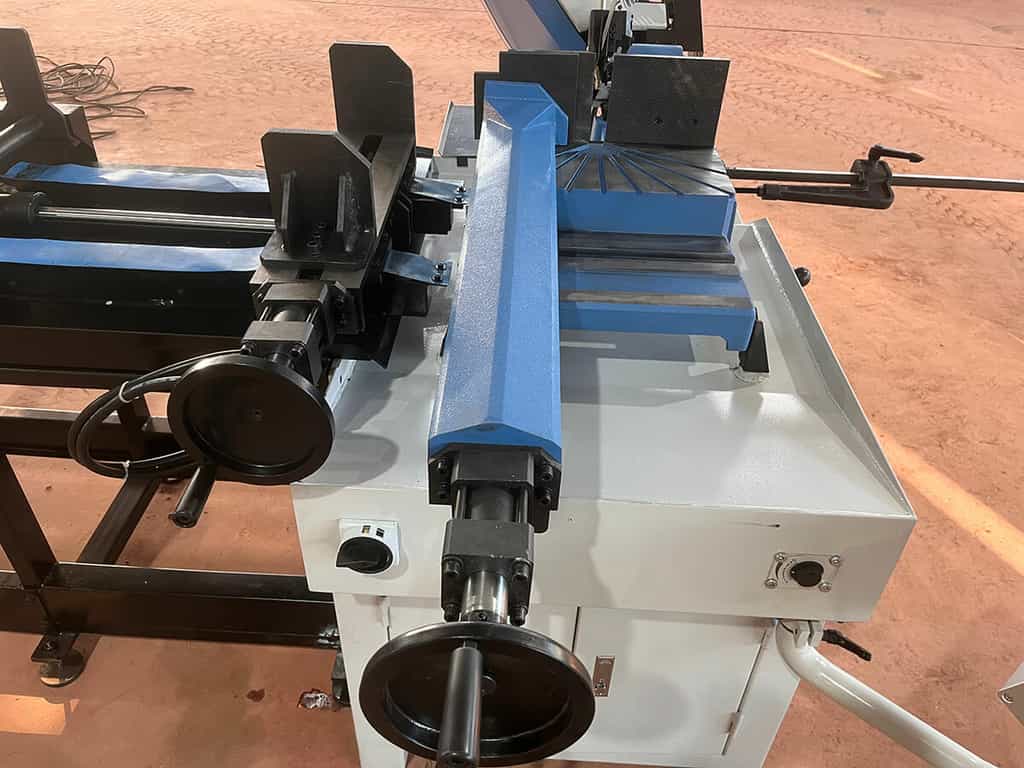

ПЕРЕСТАВНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ
Переставные гидравлические тиски осуществляют продвижение заготовки в автоматическом режиме для дальнейшей подачи в зону резки.
После окончания цикла резки, основные тиски разжимаются, при этом переставные тиски зажав заготовку продвигают ее на заданную длину для дальнейшей резки. После чего основные тиски зажимают заготовку и станок начинает новый цикл резки. Данные операции осуществляются в автоматическом режиме.
|
|
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ
Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Угол поворота устанавливается в соответствии с мерной шкалой, установленной на поворотной консоли.
Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
|
|
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА
Замена полотна занимает несколько минут. Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется тензометром.
|
|

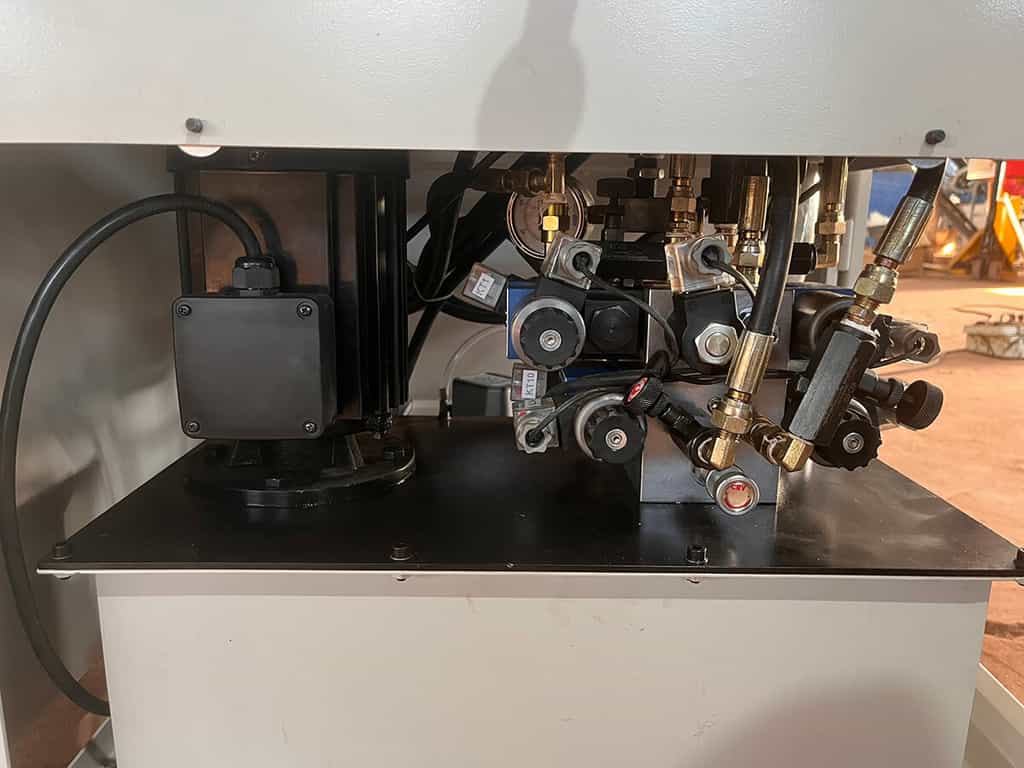

НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.
|
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

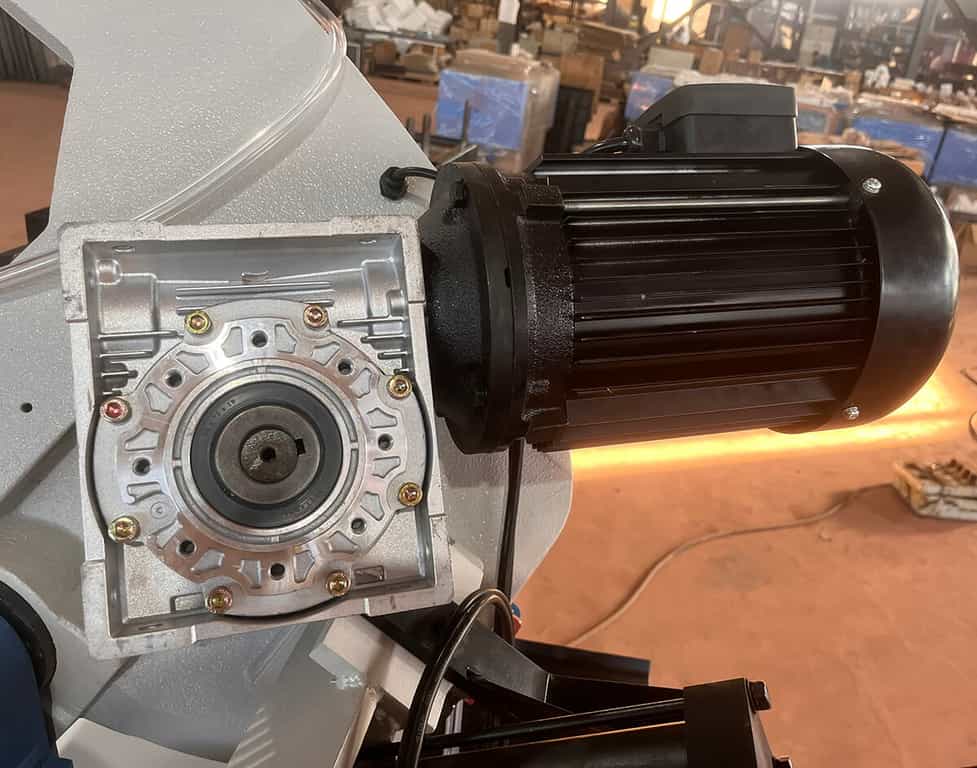

Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
|
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
|
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.
Возможность поворота пильной рамы делает работу на станке более удобной и позволяет распиливать заготовки под различными углами.
Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным.
|
|

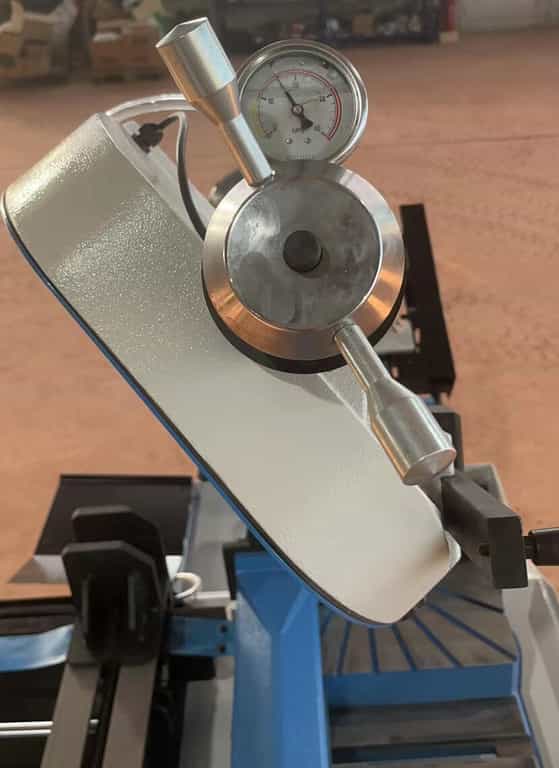

ГИДРОЗАПОЛЕННЫЙ ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА
Гидрозаполенный тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления.
|
|
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ
Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна.
|
