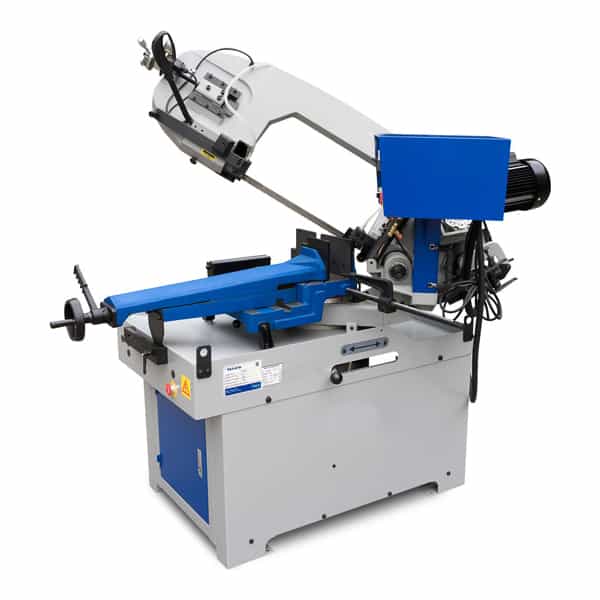

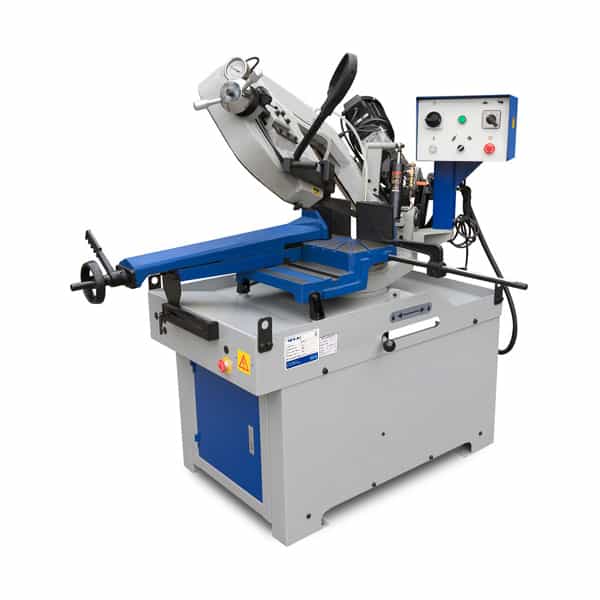

Ручной ленточнопильный станок MetalTec BS 270 FHE
Артикул: met593
Преимущества ручного ленточнопильного станка MetalTec BS 270 FHE:
- Высокая производительность и точность резки металла
- Удобство использования и настройки
- Надежность и долговечность
- Экономия времени и ресурсов
Особенности ручного ленточнопильного станка MetalTec BS 270 FHE:
- Мощный двигатель для эффективной работы
- Регулируемая скорость пильного полотна для различных материалов
- Компактный размер и легкий вес для удобства транспортировки
- Интегрированная система охлаждения для предотвращения перегрева
Ручной ленточнопильный станок MetalTec BS 270 FHE предназначен для резки металлических изделий с высокой точностью и качеством. Он идеально подходит для производственных предприятий, мастерских и автосервисов, где требуется быстрая и эффективная обработка металла.
Не упустите возможность приобрести высококачественное оборудование для вашего бизнеса. Закажите ручной ленточнопильный станок MetalTec BS 270 FHE прямо сейчас!
Ручной ленточнопильный станок MetalTec BS 270 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:
- при распиле сортового проката при последующей токарной обработке;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов
Технические характеристики BS 270 FHE |
|
| Мощность двигателя, кВт | 1,5 (380 В) |
| Размеры пильного полотна, мм | 3160 x 27 x 0,9 |
| Скорость резания, м/мин | 35 / 68 |
| Угол разворота пильной рамы, ° | - 45 (лево), - 60 (право) |
| Сечение обрабатываемой детали при 90°, мм | ●270, ■ 260, ▅ 370 x 220 |
| Сечение обрабатываемой детали при 45°, мм | ● 240, ■ 180 x 180, ▅ 240 x 160 |
| Сечение обрабатываемой детали при 60°, мм | ● 160, ■ 100 x 100 |
| Сечение обрабатываемой детали при – 45°, мм | ● 210, ■ 180 x 180 |
| Габаритные размеры: | |
| Длина, мм | 1860 |
| Ширина, мм | 760 |
| Высота, мм | 1720 |
| Вес (нетто), кг | 491 |
| Вес (брутто), кг | 541 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
|
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
|

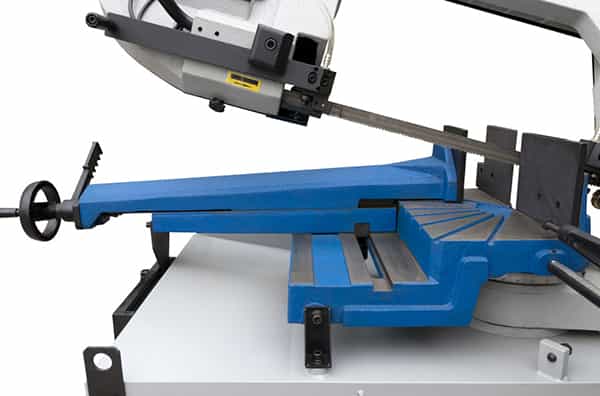

НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
|

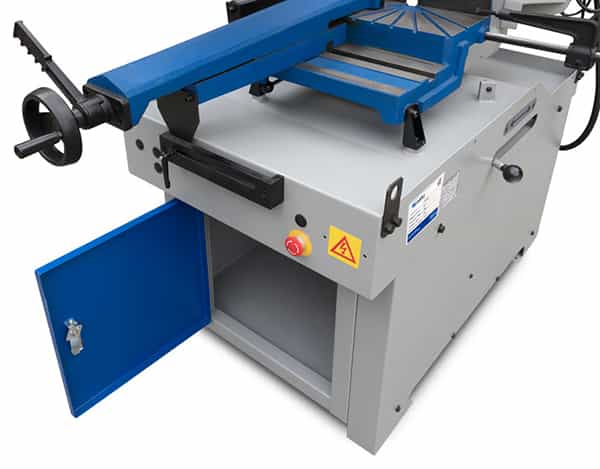

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
|

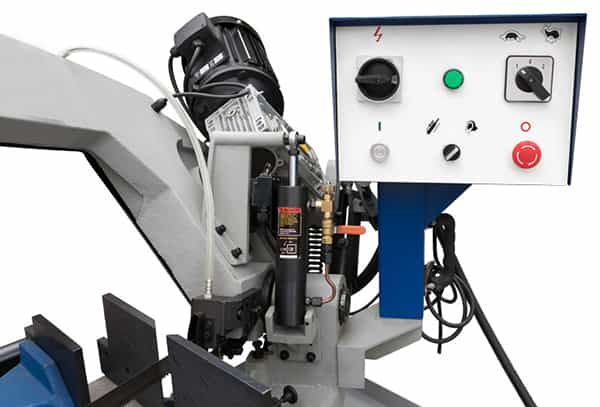

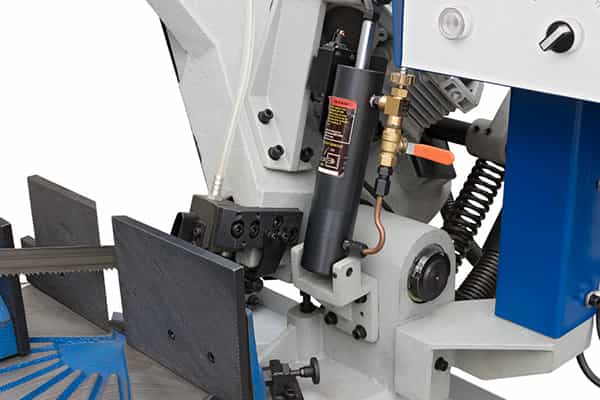

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. Пильная рама автоматически плавно опускается благодаря гидроцилиндру. Регулировка скорости опускания осуществляется вручную – вращением маховика разгрузки. |
|

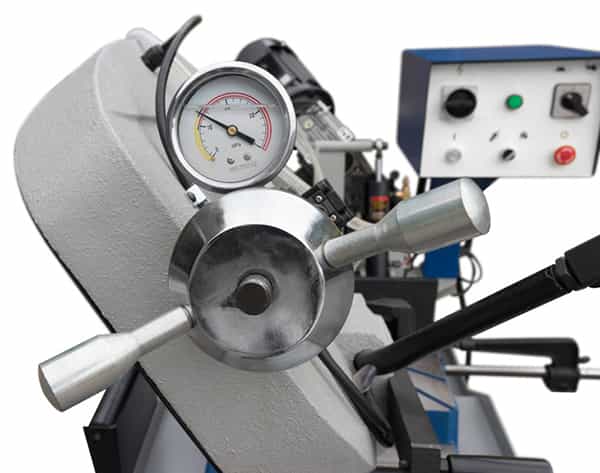

ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА Тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления. |
|

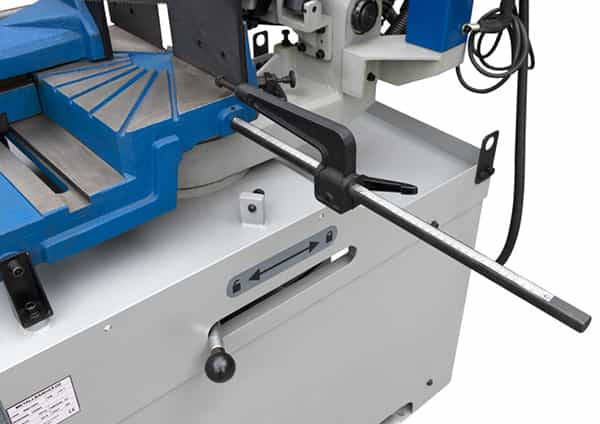

ТОЧНЫЙ УПОР Упор, позволяет производить точный распил и повторяемость размера отрезаемой заготовки. |
|

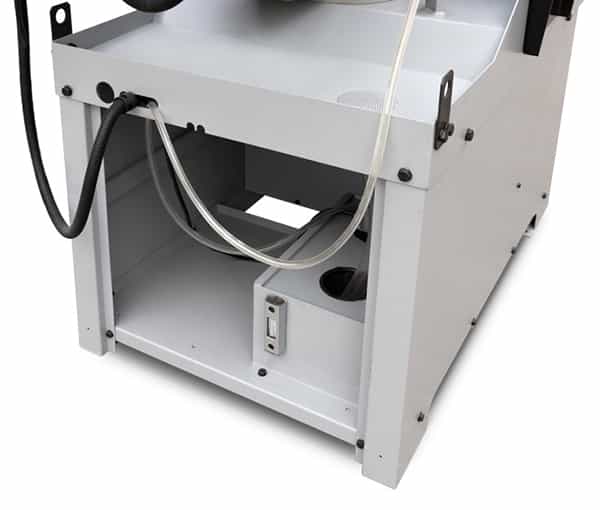

ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна. |
