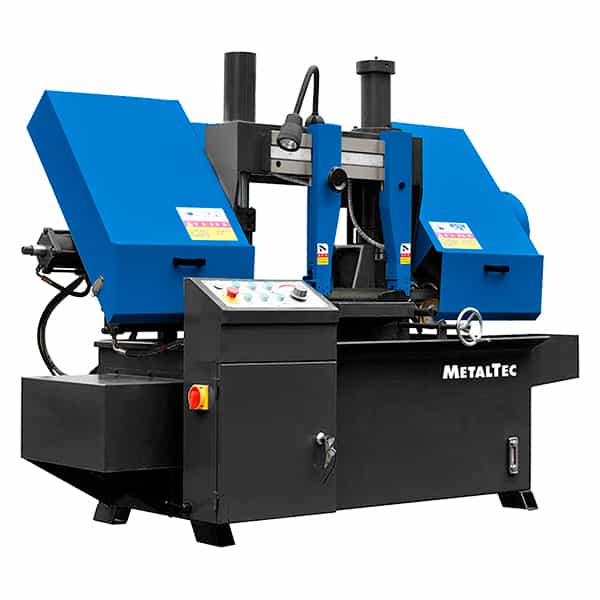

Ленточнопильный станок MetalTec BS 300 CZ (угол до 60°)
Артикул: met1059
Ленточнопильный станок для резки металла с поворотом пильного модуля под углом 45 - 90° MetalTec BS 300CZ
Особенности продукта:
- Поворотный пильный модуль для резки металла под углом от 45 до 90 градусов
- Мощный двигатель обеспечивает высокую производительность
- Прочная конструкция для длительного срока службы
- Плавная регулировка скорости для точной резки металла различной толщины
Преимущества продукта:
- Высокая точность резки благодаря угловому повороту пильного модуля
- Эффективное использование материалов благодаря минимальным потерям при обработке
- Удобство в эксплуатации и обслуживании
- Широкий спектр применения в различных отраслях промышленности
Назначение:
Ленточнопильный станок MetalTec BS 300CZ предназначен для резки металлических изделий с высокой точностью и качеством.
Сферы применения:
- Машиностроение
- Металлообработка
- Строительство
- Автомобильная промышленность
Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90 - 45°.

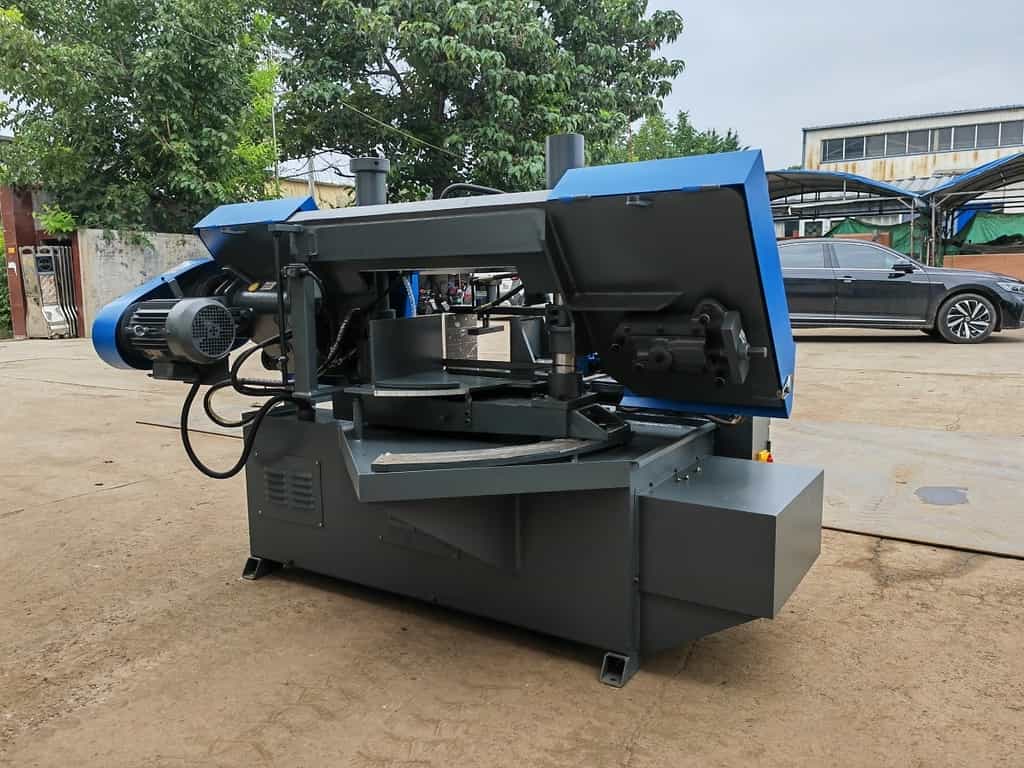

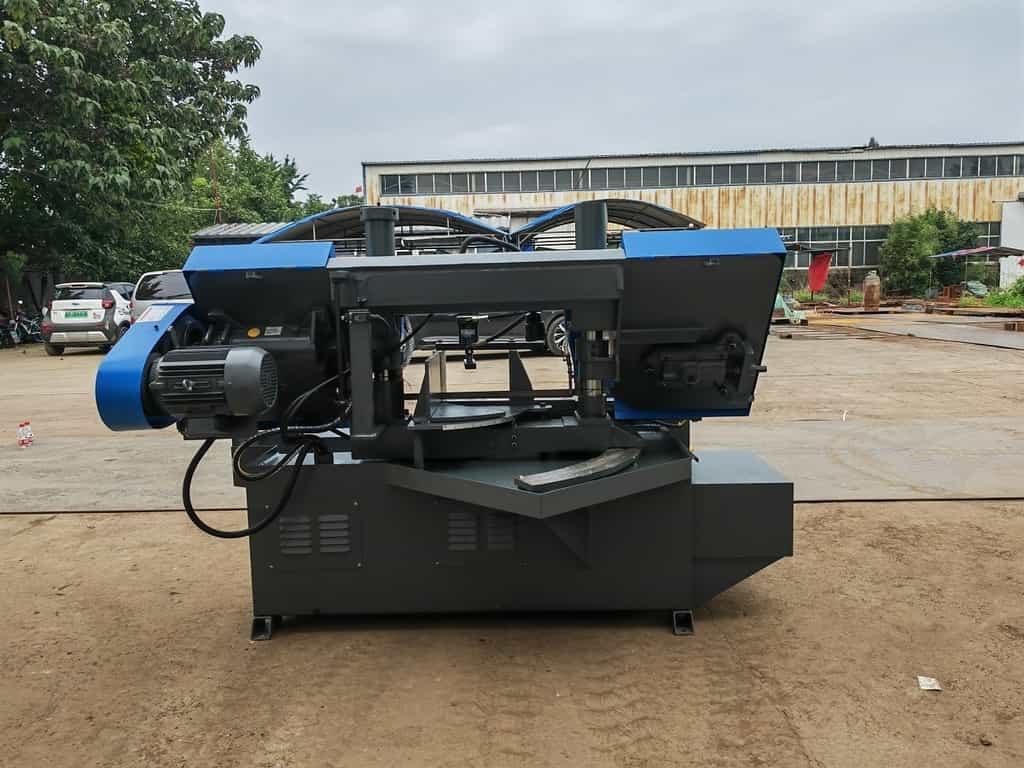

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

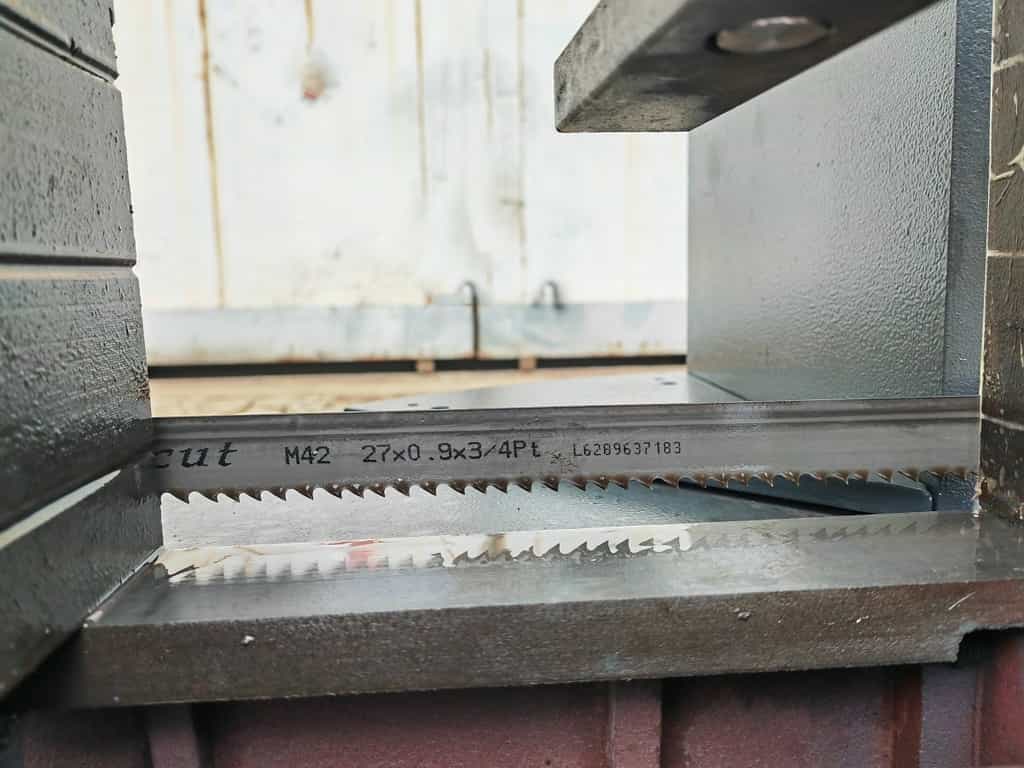

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
Технические характеристики Ленточнопильного станка для резки металла MetalTec BS 300 CZ |
|
|
Модель. |
BS 300 CZ |
|
Диаметр резки под 90°, мм. |
300 / 300 х 300 |
|
Круг. |
300 |
|
Квадрат. |
300 х 300 |
|
Диаметр резки под 45°, мм. |
200 / 220 x 200 |
|
Круг. |
200 |
|
Квадрат. |
220 х 200 |
|
Размер полотна, мм. |
3505 х 27 х 0,9 |
|
Скорость, м/мин. |
27 / 45 / 69 |
|
Мощность двигателя, кВт. |
2,2 |
|
Мощность мотора гидравлики, кВт. |
0,55 |
|
Гидравлическая помпа, кВт. |
0,04 |
|
Длина, мм. |
2000 |
|
Ширина, мм. |
1300 |
|
Высота, мм. |
1520 |
|
Вес, кг. |
950 |
СХЕМЫ ОБРАБОТКИ
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРУТОК | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
 |
 |
 |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
ПРЕИМУЩЕСТВА
 |

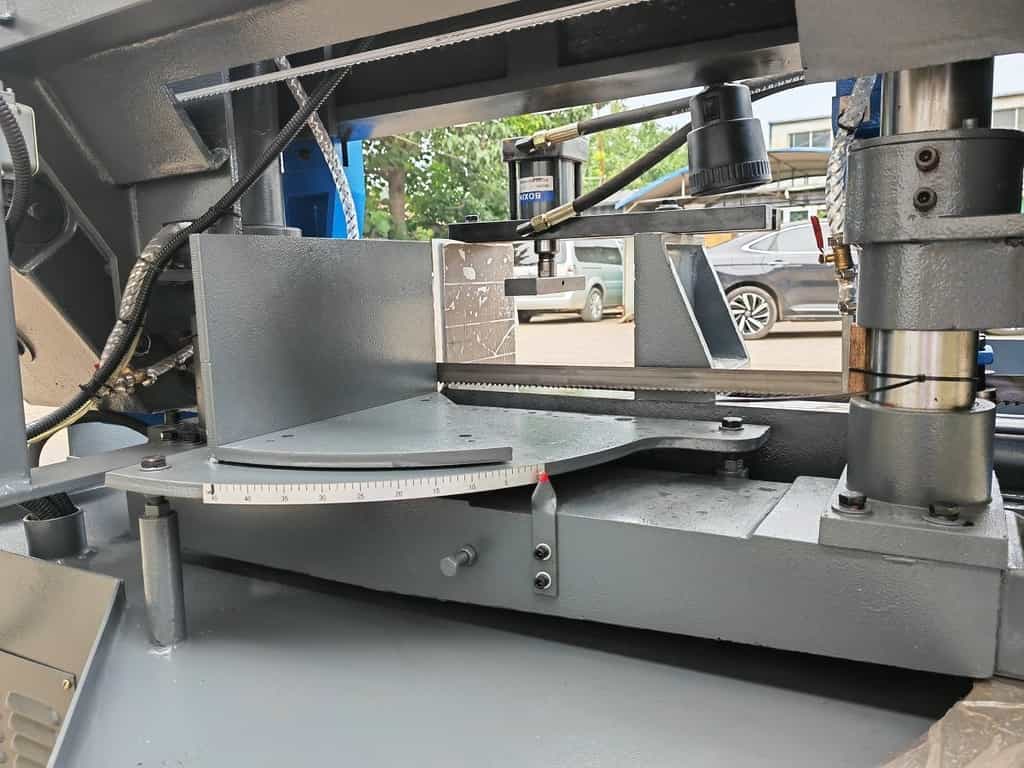

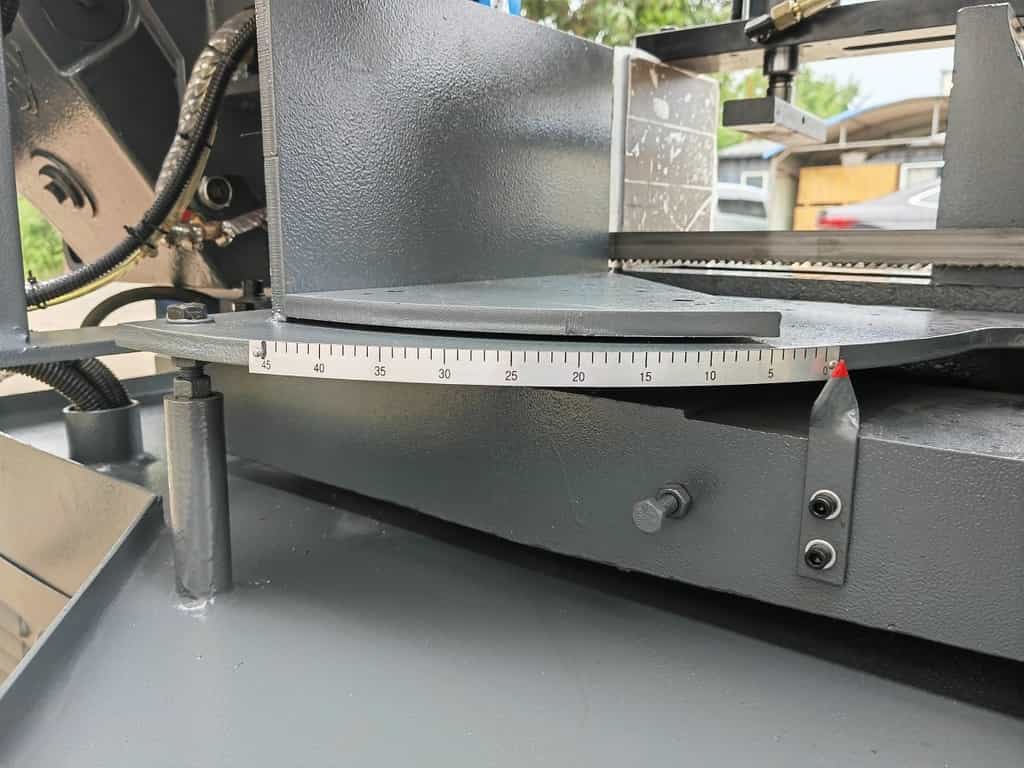

Поворот пильной рамы Благодаря ротационной конструкции основания пильной рамы, возможно осуществлять резку под углом до 45 градусов с высокой жесткостью и точностью. |
 |
Направляющие пильного полотна Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации. |
 |
Мощные чугунные шкивы Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки. |
 |
Главный двигатель Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт. |
 |
Гидравлические тиски Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла. |
 |

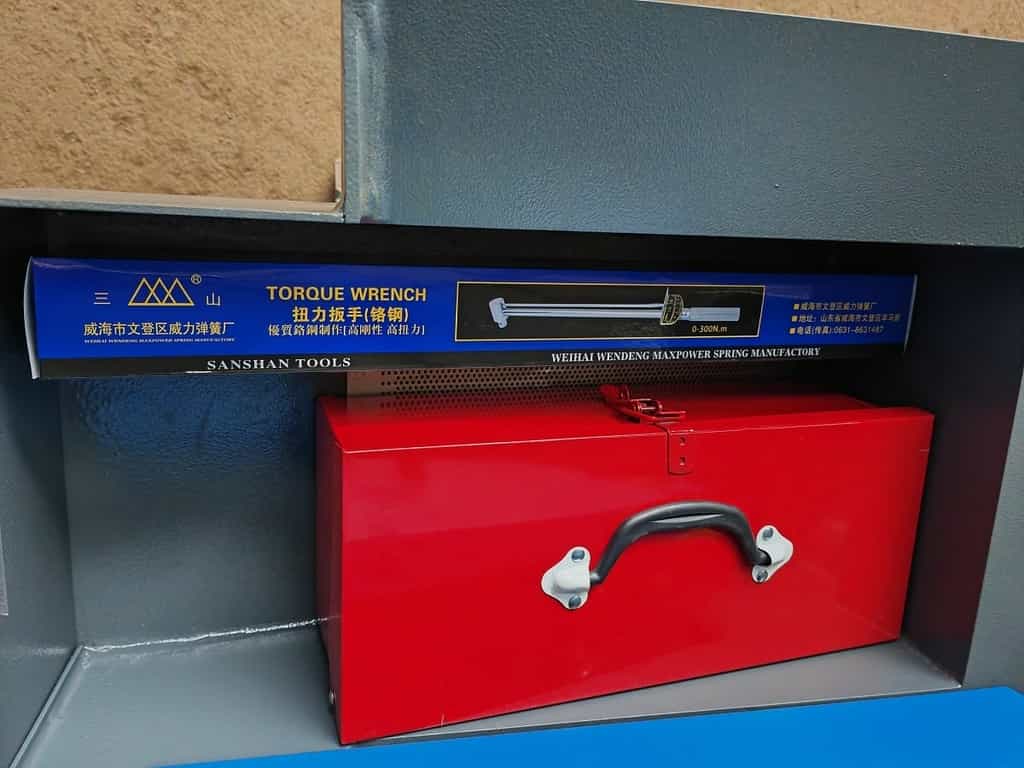

Удобство и настройка Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна. |
 |
Колонный тип станка Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. |
 |

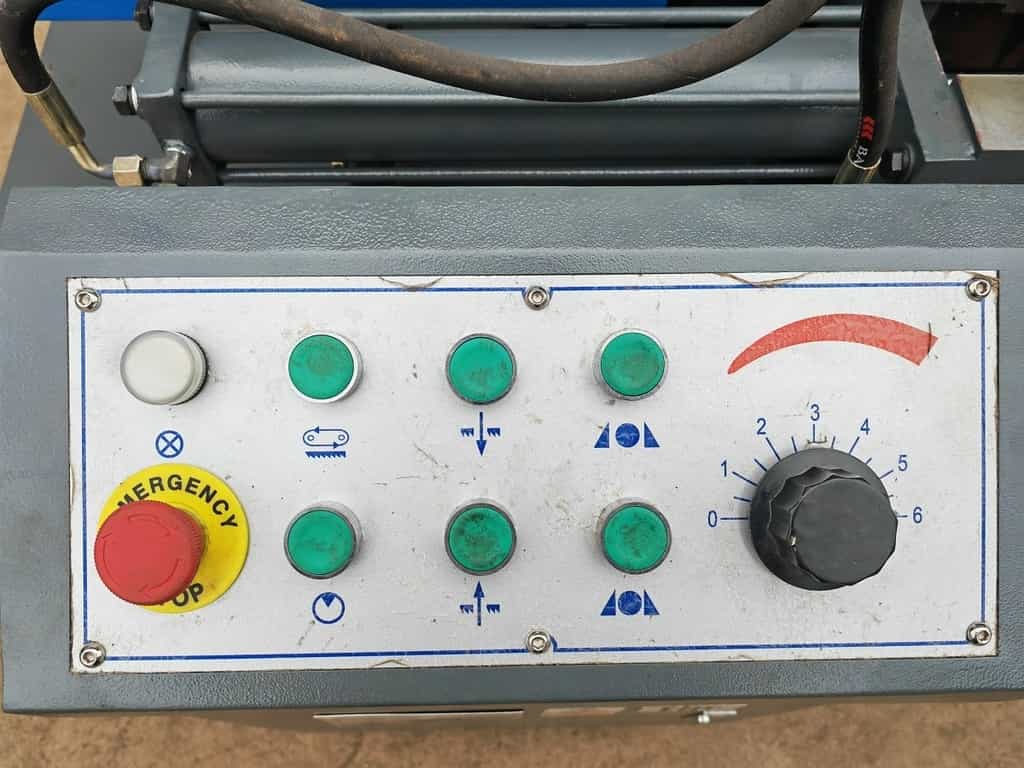

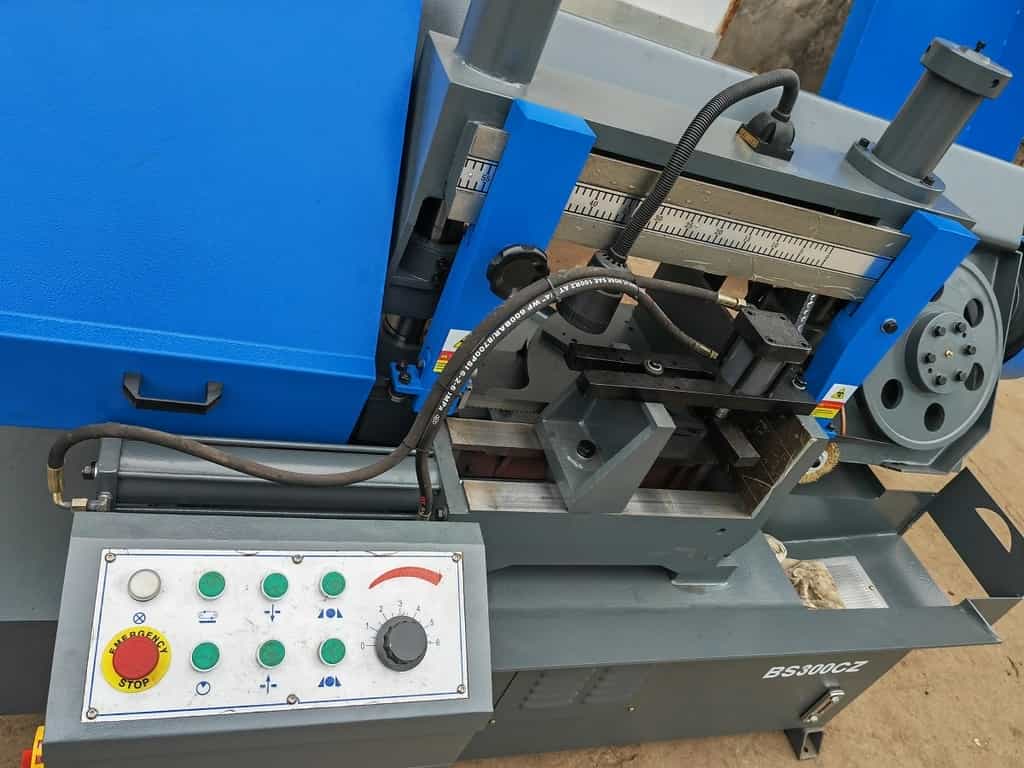

Пульт управления Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:
|
 |
Шкаф управления Электрокомпоненты ведущего мирового производителя SCHNEIDER. |
 |
Регулировка скорости пиления Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня - 27 / 45 / 69 м/мин. |
 |
Гидравлический прижим для пакетной резки Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза. |
 |
Поддерживающий стенд Станок укомплектован поддерживающим стендом для пиления длинных заготовок - трубы, пруток, профили и т.д. |
Преимущества:
- Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами - от 90° до 45° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
