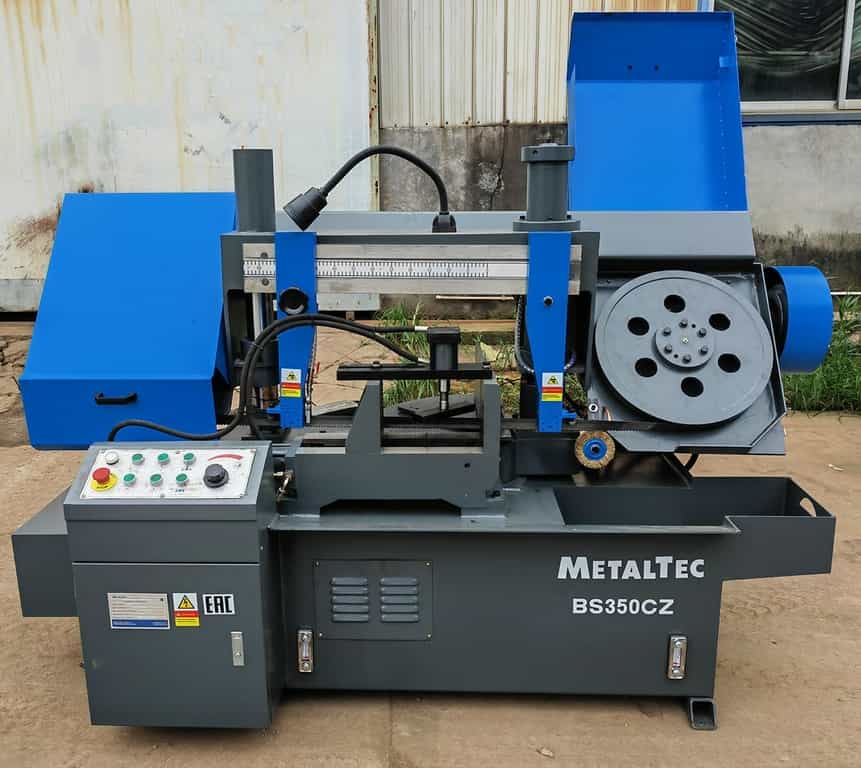

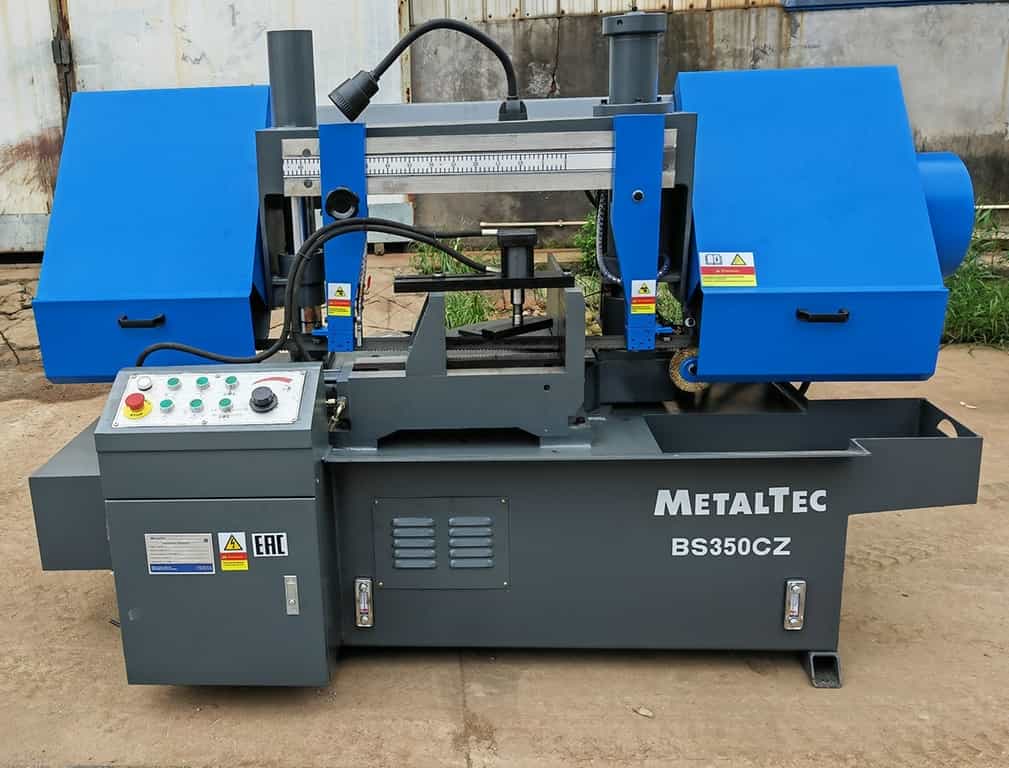

Ленточнопильный станок MetalTec BS 350 CZ (угол до 60°)
Ленточнопильный станок c поворотом пильного модуля под углом 45 - 90° MetalTec BS 350 CZ
Описание товара
Ленточнопильный станок MetalTec BS 350 CZ - это высококачественное промышленное оборудование, которое отличается надежностью, точностью и удобством использования. Он предназначен для резки металлических заготовок с поворотом пильного модуля под углом от 45 до 90 градусов.
Преимущества
- Высокая производительность и точность резки
- Возможность поворота пильного модуля под углом 45 - 90 градусов
- Надежность и долговечность оборудования
- Удобство в использовании и обслуживании
Особенности
- Мощный электродвигатель для эффективной работы
- Регулируемая скорость пильного полотна для различных материалов
- Система охлаждения для предотвращения перегрева
Назначение и сферы применения
Ленточнопильный станок MetalTec BS 350 CZ идеально подходит для производства металлических конструкций, деталей машин и оборудования. Он находит широкое применение в металлообрабатывающих предприятиях, столярных мастерских и других отраслях промышленности.
Не упустите возможность приобрести качественное оборудование для вашего производства! Закажите ленточнопильный станок MetalTec BS 350 CZ прямо сейчас и повысьте эффективность работы вашего предприятия!
Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90 - 45°.

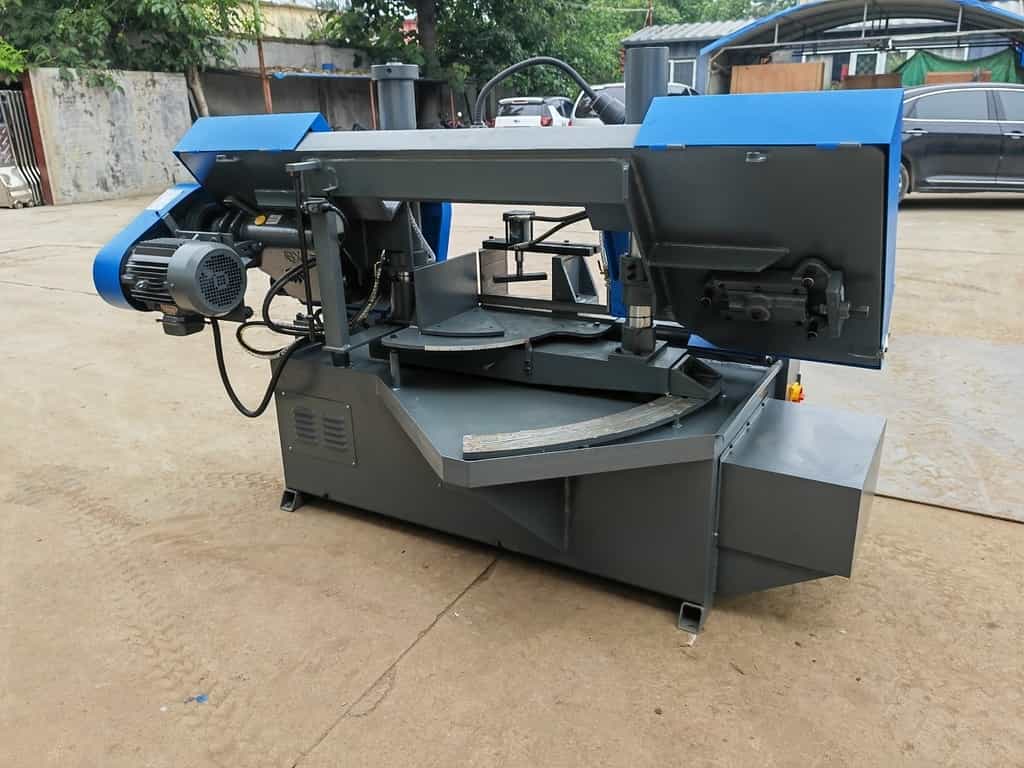

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
ОБЛАСТЬ ПРИМЕНЕНИЯ::
Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
СХЕМЫ ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРУТОК | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки
ПРЕИМУЩЕСТВА:
- Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами - от 90° до 45° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
Технические характеристики: |
|
Модель |
BS 350 CZ |
Параметры резки: |
|
Диаметр резки под 90°, мм |
350 / 350 х 350 |
Круг |
350 |
Квадрат |
350 х 350 |
Диаметр резки под 45°, мм |
220 / 240 x 220 |
Круг |
220 |
Квадрат |
240 х 220 |
Размер полотна, мм |
4115 х 34 х 1,1 |
Скорость, м/мин |
27 / 45 / 69 |
Двигатель: |
|
Мощность двигателя, кВт |
3 |
Мощность мотора гидравлики, кВт |
0,55 |
Гидравлическая помпа, кВт |
0,04 |
Габаритные размеры: |
|
Длина, мм |
2300 |
Ширина, мм |
1350 |
Высота, мм |
1620 |
Вес, кг |
1050 |
Конструктивные особенности

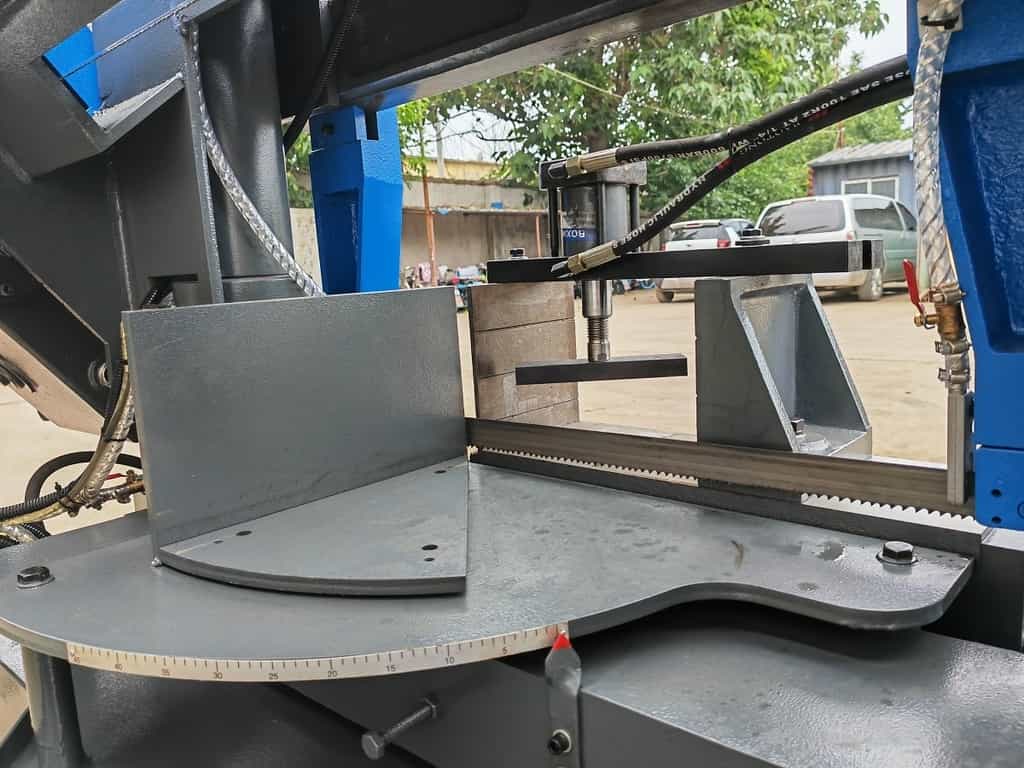

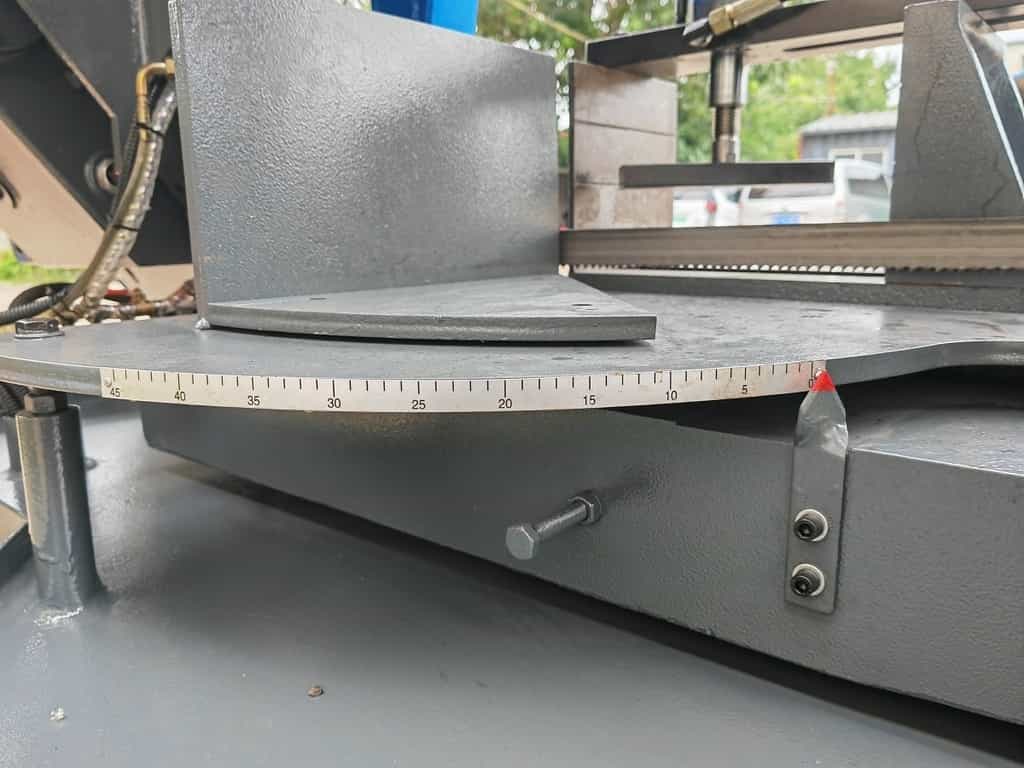

Поворот пильной рамы Благодаря ротационной конструкции основания пильной рамы, возможно осуществлять резку под углом до 45 градусов с высокой жесткостью и точностью. |
|

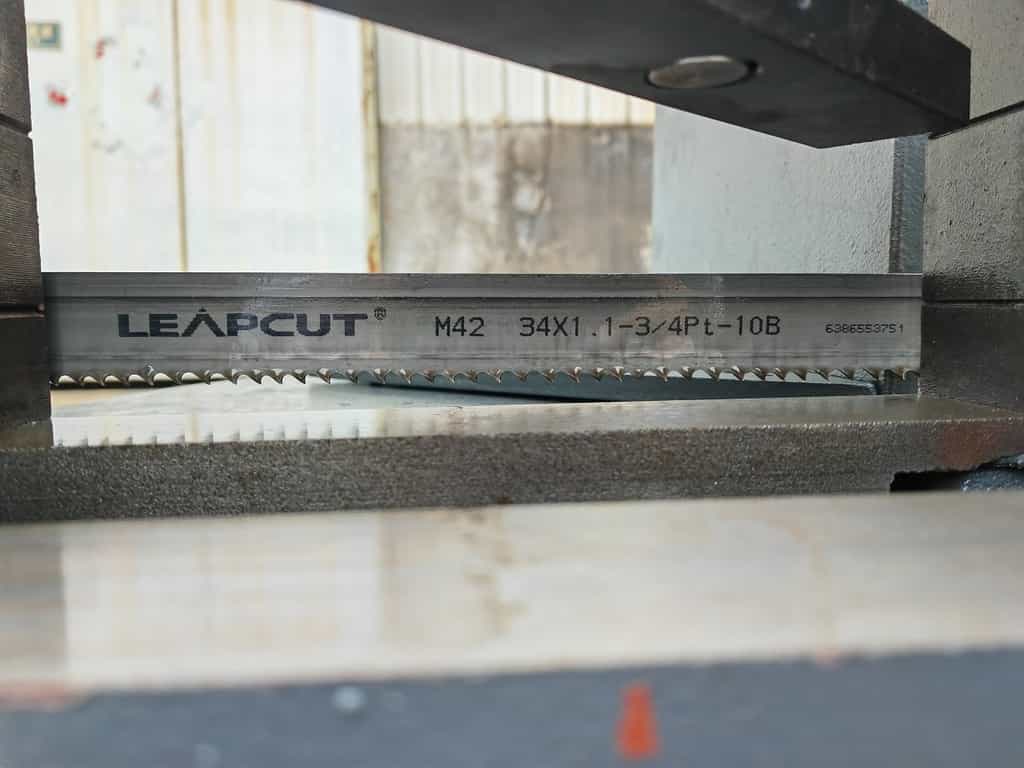

Направляющие пильного полотна Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации. |
|
Мощные чугунные шкивы Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки. |
|

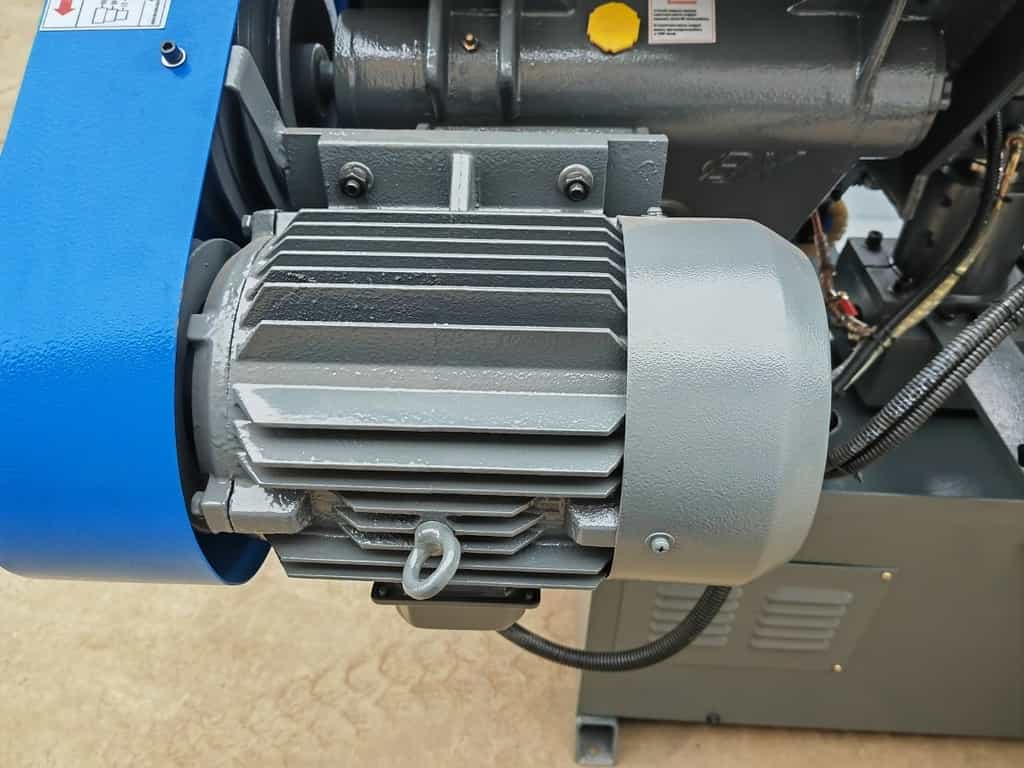

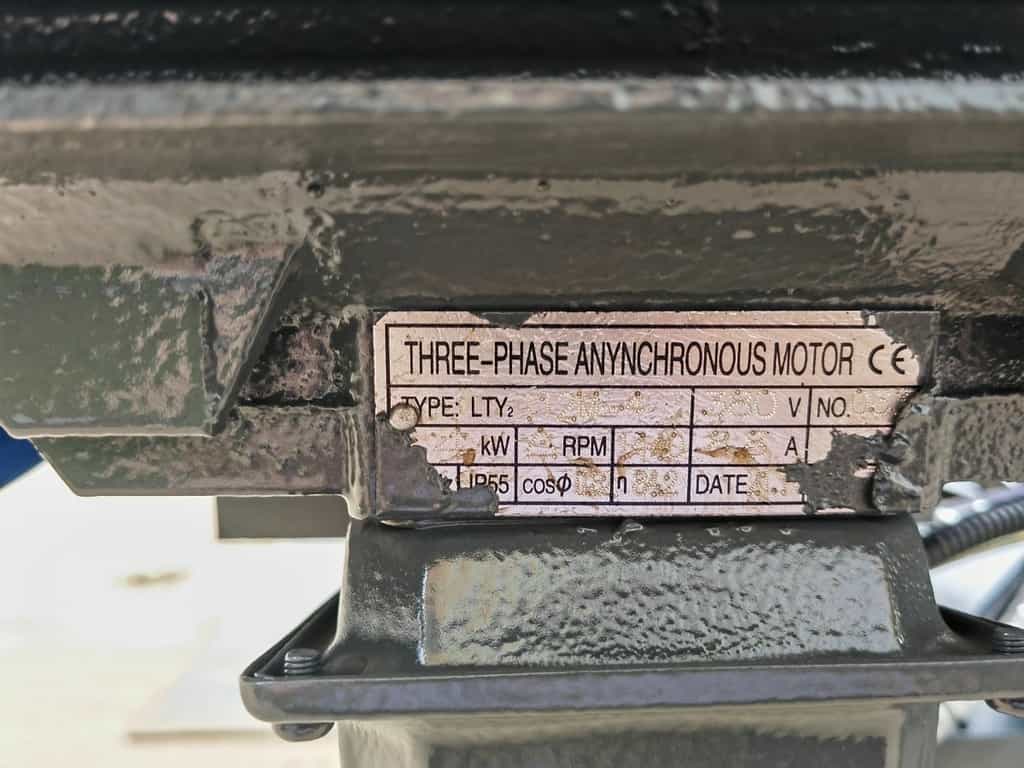

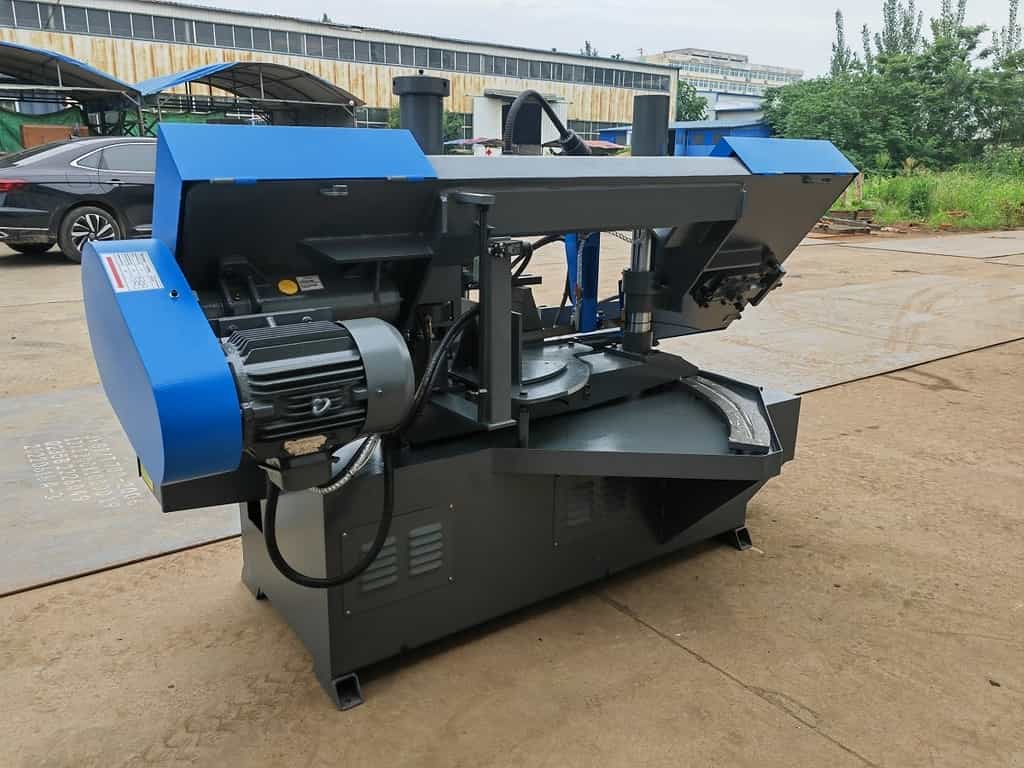

Главный двигатель Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт. |
|
Гидравлические тиски Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла. |
|
Удобство и настройка Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна. |
|
Колонный тип станка Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. |
|

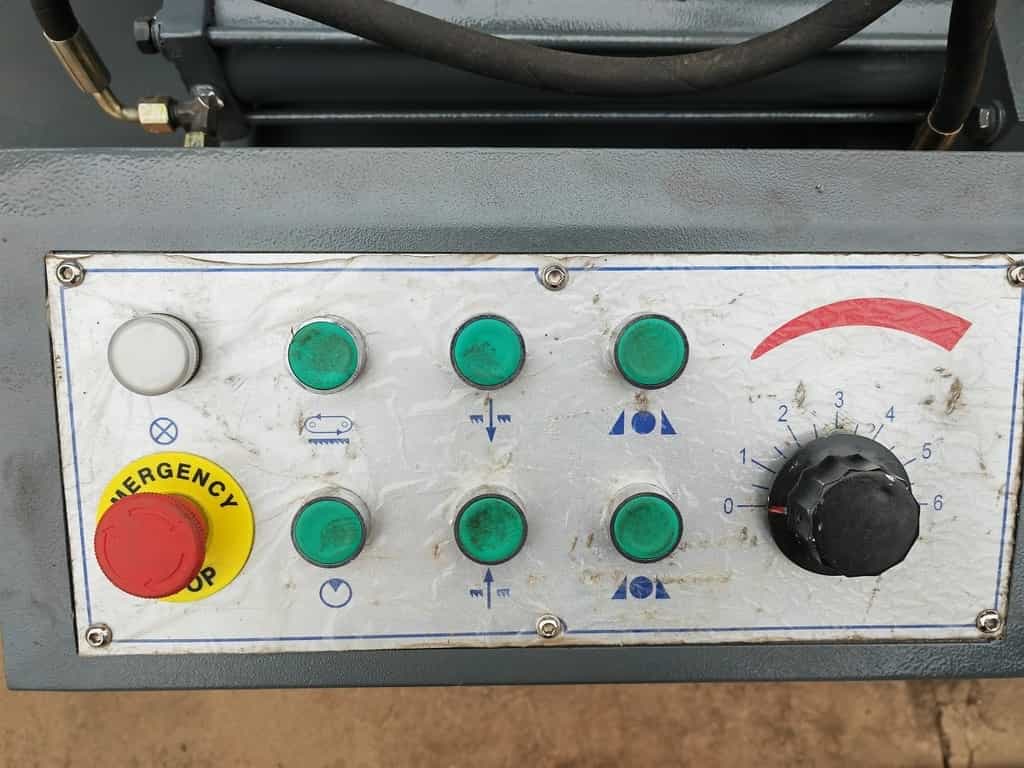

Пульт управления Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:
|
|

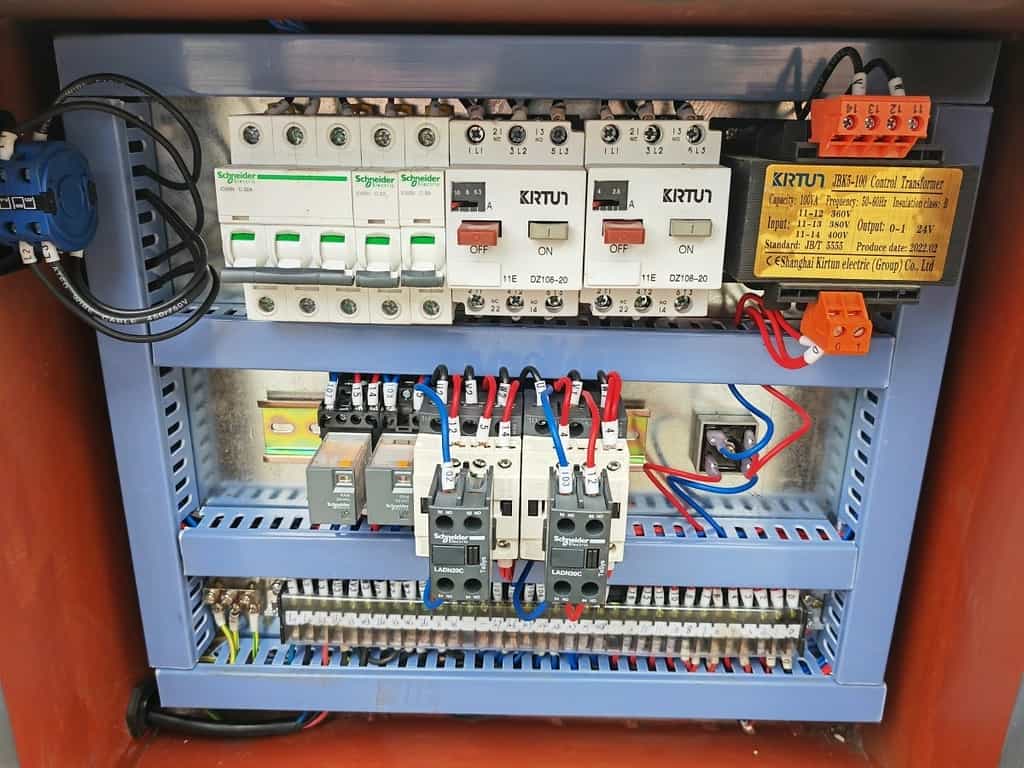

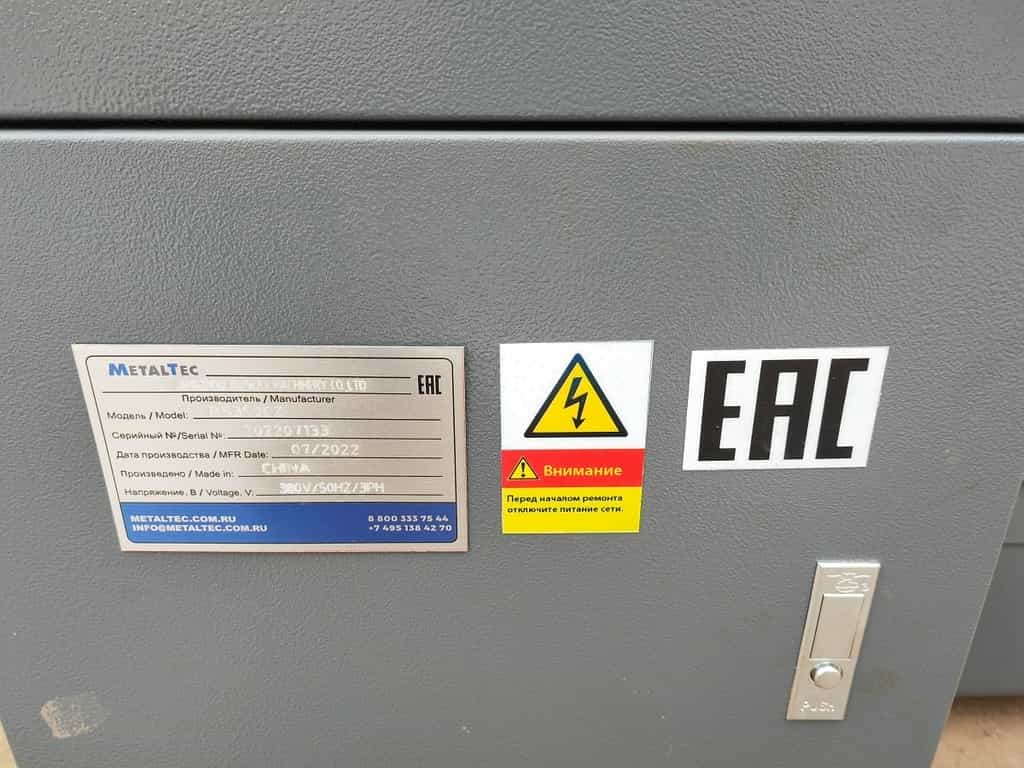

Шкаф управления Электрокомпоненты ведущего мирового производителя SCHNEIDER. |
|
Регулировка скорости пиления Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня - 27 / 45 / 69 м/мин. |
|

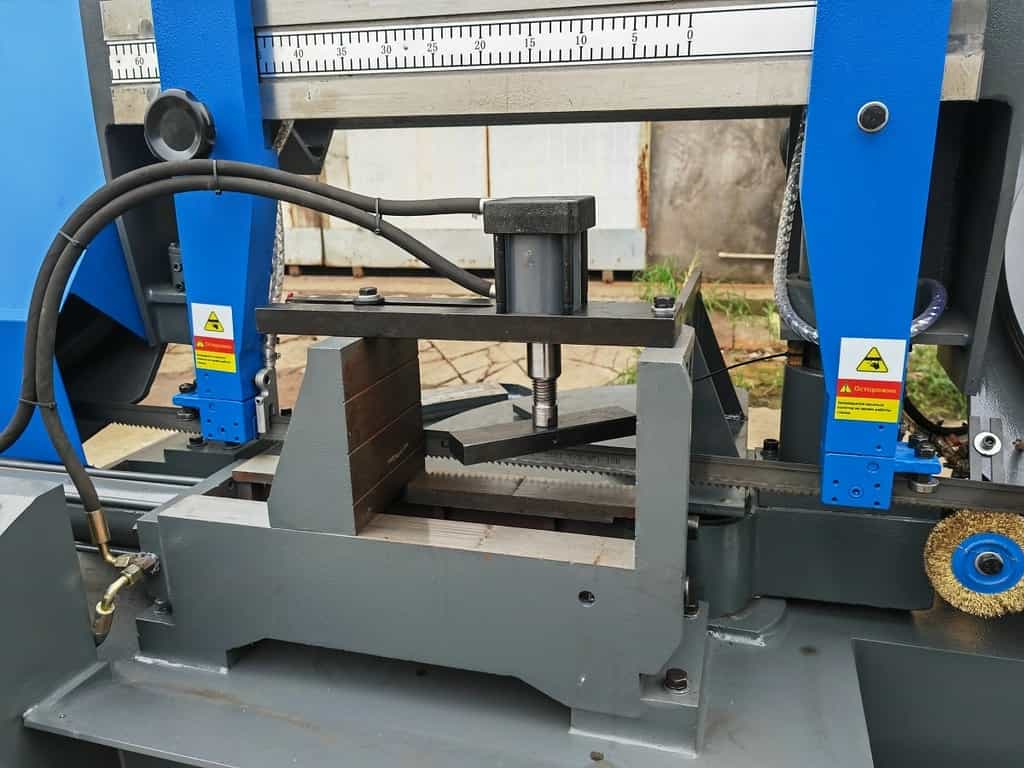

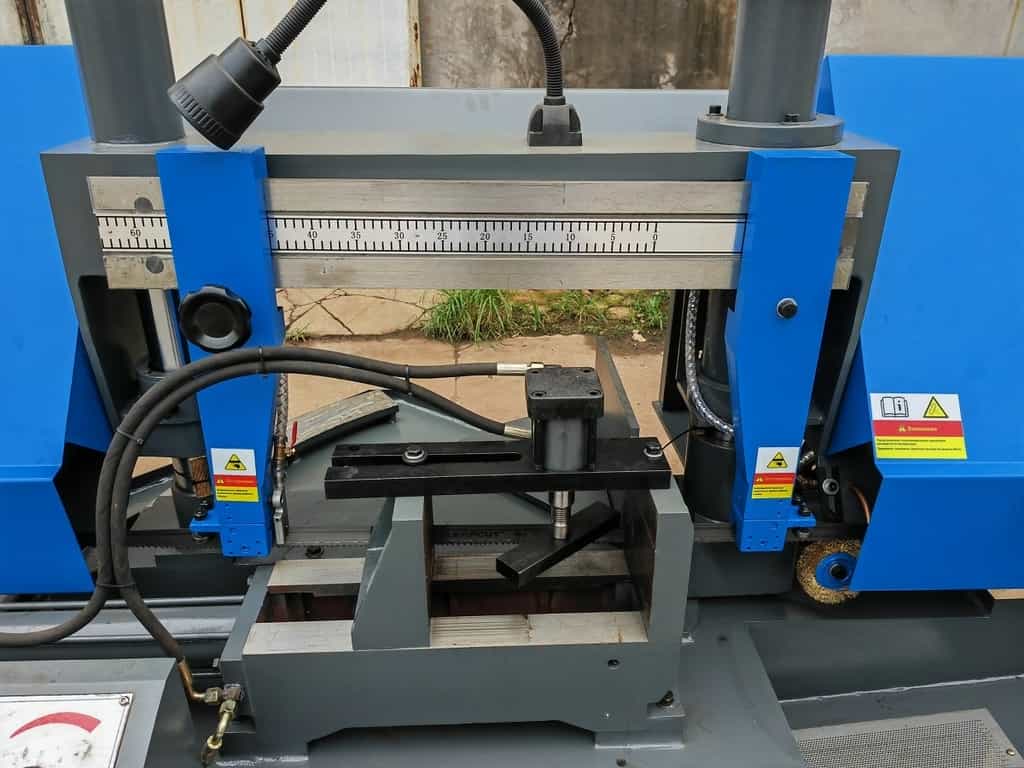

Гидравлический прижим для пакетной резки Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза. |
|
Поддерживающий стенд Станок укомплектован поддерживающим стендом для пиления длинных заготовок - трубы, пруток, профили и т.д. |
