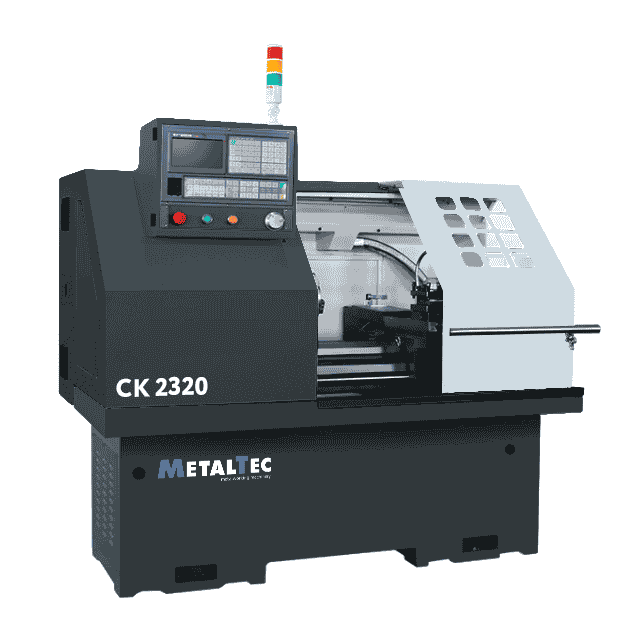

Токарный станок c ЧПУ с прямой станиной MetalTec CK 2320 (мех. патрон)
Артикул: met12259
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 2320 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
|
Макс. диаметр обработки, мм |
110 |
|
Макс. длина обработки, мм |
120 |
|
Макс. диаметр над станиной, мм |
230 |
|
Макс. диаметр над суппортом, мм |
125 |
|
Макс. длина заготовки, мм |
200 |
|
Тип станины |
Станина из чугуна |
|
Твердость направляющих станины |
HRC 54 |
|
Направляющие по оси Z |
Скольжения |
|
Направляющие по оси Х |
Скольжения |
|
Стойка управления |
GSK 980TDI |
|
Серводвигатели |
GSK |
|
Максимальное проходное отверстие шпинделя, мм |
41 |
|
Максимальный калиброванный пруток, мм |
40 |
|
Торец шпинделя |
A2-5 - механика |
|
Патрон, мм |
150, механический З-х кулачковый |
|
Скорость вращения |
150 - 2500 об/мин |
|
Ход по оси Х, мм |
300 |
|
Ход по оси Z, мм |
320 |
|
Х,Z ускоренная подача , м/мин |
8/10 |
|
Размер инструмента, мм |
20 x 20 |
|
Квадратный резцедержатель 3 шт. |
2 шт. |
|
Задняя бабка |
Ручная |
|
Ход пиноли задней бабки, мм |
50 |
|
Конус |
МТ4 |
|
Тип двигателя |
Серво двигатель |
|
Мощность двигателя, кВт |
3 |
|
Длина, мм |
1480 |
|
Ширина, мм |
1100 |
|
Высота, мм |
1650 |
|
Вес, кг |
850 |
Конструктивные особенности
 |
СИСТЕМА ЧПУ GSK 980TDI Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии. |
  |
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки. Так же на станке могут быть установлен токарный патрон с пневматическим зажимом. |
 |
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
 |
КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ В комплекте 3 шт. 20х20 |
Стандартная комплектация
- 3-кулачковый механический патрон 150 мм
- 3 кВт мощность шпинделя
- Резцедержатель 3 шт. 20х20
- Система ЧПУ GSK 980TDI
- Серводвигатели GSK по осям Х/Z
- Механическая задняя бабка
- Вспомогательный источник света
- Автоматическая система смазки
- Кабинетная защита
- Комплект ЗИП
