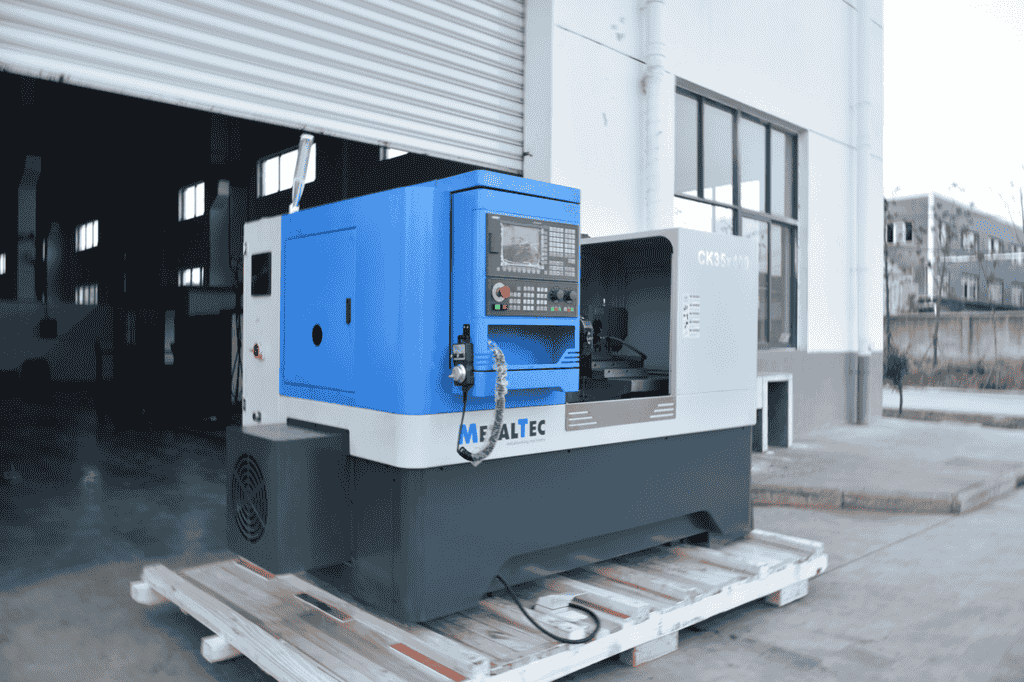

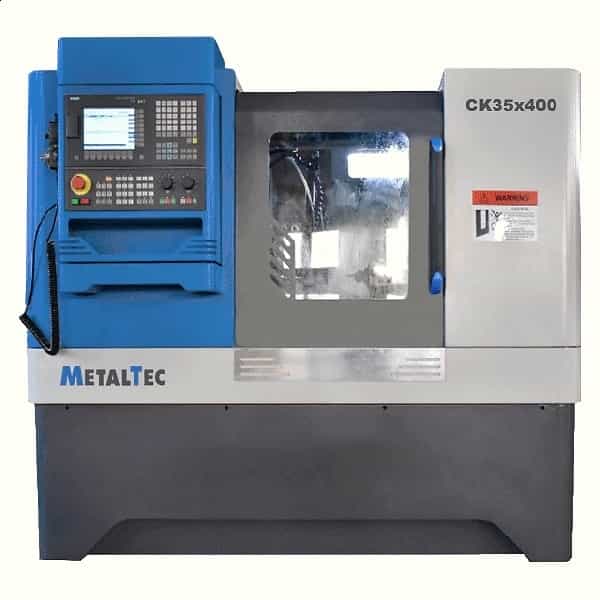

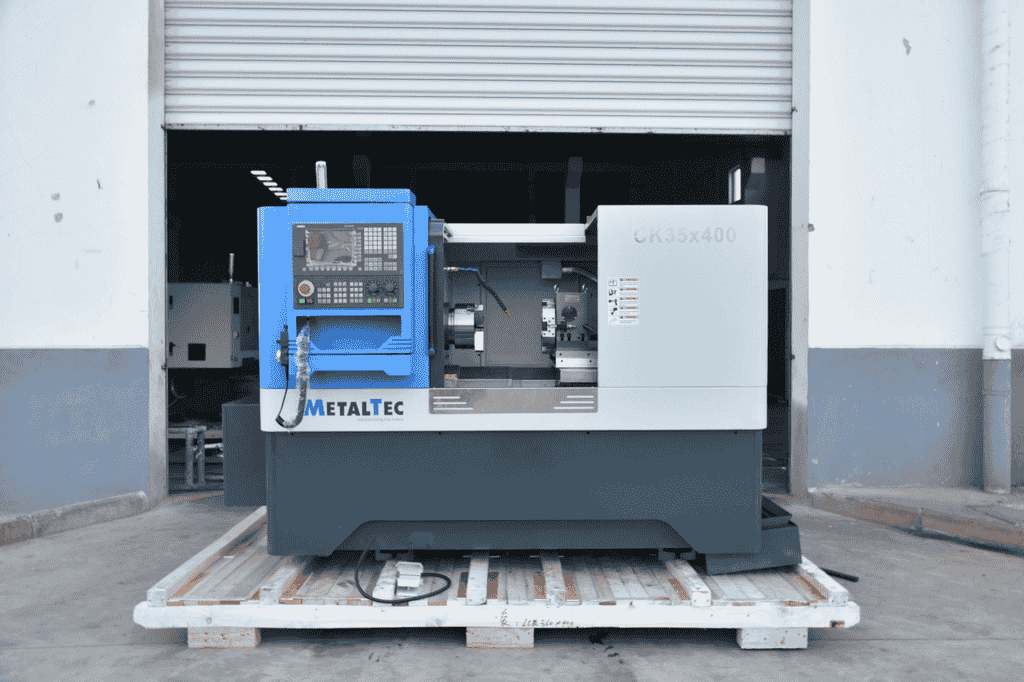

Токарный станок ЧПУ с горизонтальной станиной MetalTec CK 35 x 400 (Комплектация ПРОМ+)
Артикул: met2463
MetalTec CK 35 x 400 (Комплектация ПРОМ+)
MetalTec CK 35 x 400 - это высокоточный токарный станок ЧПУ с горизонтальной станиной, предназначенный для обработки различных материалов. Комплектация ПРОМ+ обеспечивает расширенные возможности и дополнительные функции для эффективной работы на производстве.
Преимущества MetalTec CK 35 x 400:
- Высокая точность и качество обработки деталей
- Надежность и долговечность
- Простота в использовании и настройке
- Эффективное управление с помощью ЧПУ
- Широкий диапазон скоростей и подач для различных материалов
- Компактный размер и удобная конструкция
Особенности MetalTec CK 35 x 400:
- Горизонтальная станина для удобства загрузки и разгрузки материалов
- Современная система ЧПУ для точного контроля процесса обработки
- Большой диаметр обработки до 400 мм
- Мощный шпиндель для высоких скоростей обработки
Назначение и сферы применения:
Токарный станок MetalTec CK 35 x 400 идеально подходит для производства деталей различной сложности в машиностроении, автомобильной промышленности, электронике, медицине и других отраслях. Благодаря своей универсальности и надежности, он станет незаменимым помощником на вашем производстве.
Продвинутый Токарный Станок с ЧПУ: MetalTec CK 35x400
Назначение:
Этот высокоточный токарный станок с ЧПУ MetalTec CK 35x400 разработан для производства различных металлических изделий. Идеально подходит для образовательных учреждений, опытных производств и предприятий металлообработки.
Область Применения:
Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью для серийного производства. С его небольшими габаритами и высокой надежностью, он станет неотъемлемым помощником на любом производстве, где требуется точное токарное оборудование для металла и пластика.
Особенности Конструкции
- Монолитная чугунная станина обеспечивает высокую жесткость
- Жесткие направляющие качения для стабильной работы
- Полное кабинетное ограждение для безопасности оператора
- Шпиндель с проходным отверстием 49 мм для обработки больших деталей
- Индукционная закалка станины с твердостью HRC50
- Шпиндель с надежными подшипниками для точности
- Ширина станины 350 мм для устойчивости к вибрациям
- Оригинальные компоненты SIEMENS с расширенной гарантией
Преимущества
- Гарантия 2 года для безопасной эксплуатации
- Эргономичный дизайн для удобства оператора
- Монолитная чугунная станина для минимизации вибраций
- Мощный двигатель для высокой производительности
- Система подачи смазочно-охлаждающей жидкости
- Кабинетная защита и стойкая к IP54 степень защиты
MetalTec CK 35x400 Технические характеристики |
|
|
Модель |
MetalTec CK 35x400 |
|
Габариты обрабатываемых деталей: |
|
|
Макс. диаметр обработки над станиной, мм |
350 |
|
Макс. диаметр обработки над суппортом, мм |
180 |
|
Расстояние между центрами, мм |
400 |
|
Станина и направляющие: |
|
|
Тип станины |
Монолитная станина из чугуна |
|
Твердость направляющих станины |
HRC 50 |
|
Ширина станины, мм |
350 |
|
Направляющие по оси Z |
Качения (Тайвань) |
|
Направляющие по оси Х |
Качения (Тайвань) |
|
Система управления и сервоприводы: |
|
|
Стойка управления |
Siemens 808D Advanced |
|
Серводвигатели |
Siemens |
|
Шпиндель: |
|
|
Диаметр проходного отверстия в шпинделе, мм |
49 |
|
Торец шпинделя |
А2-5 |
|
Конус шпинделя |
MT6 |
|
Патрон, мм |
200 |
|
Скорость вращения |
2500 об/мин |
|
Перемещение и скорость подачи: |
|
|
Ход по оси Х, мм |
350 |
|
Ход по оси Z, мм |
250 |
|
Х,Z ускоренная подача , м/мин |
10/12 |
|
Инструмент: |
|
|
Тип установки инструмента, мм |
6-ти позиционная револьверная голова |
|
Количество устанавливаемого инструмента |
6 |
|
Размер инструмента, мм |
20 x 20 |
|
Двигатель: |
|
|
Мощность шпинделя, кВт |
5,5 |
|
Мощность системы охлаждения, Вт |
120 |
|
Габаритные размеры: |
|
|
Длина, мм |
2050 |
|
Ширина, мм |
1400 |
|
Высота, мм |
1620 |
|
Вес MetalTec CK 35x400, кг |
1800 |
|
Габаритные размеры в упаковке: |
|
|
Длина , мм |
2220 |
|
Ширина, мм |
1650 |
|
Высота, мм |
1880 |
|
Вес, кг |
2000 |
 |

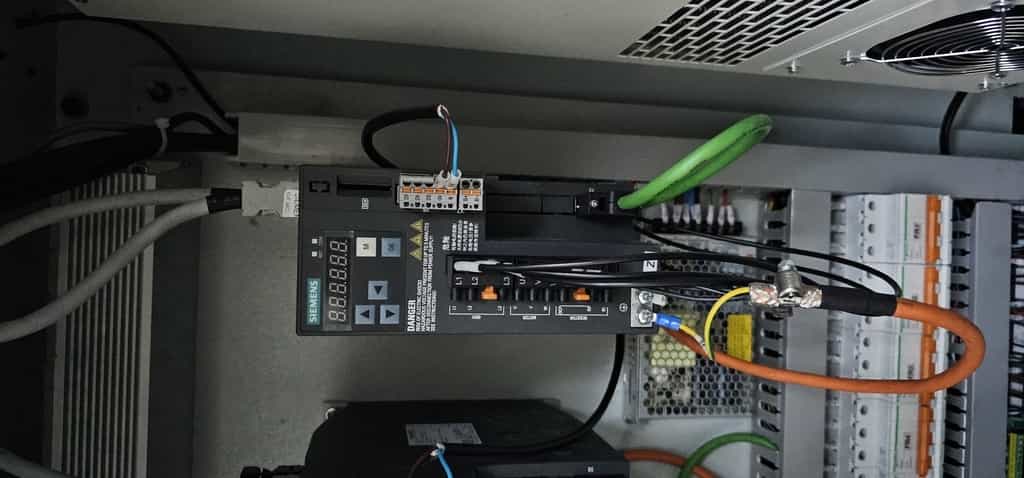

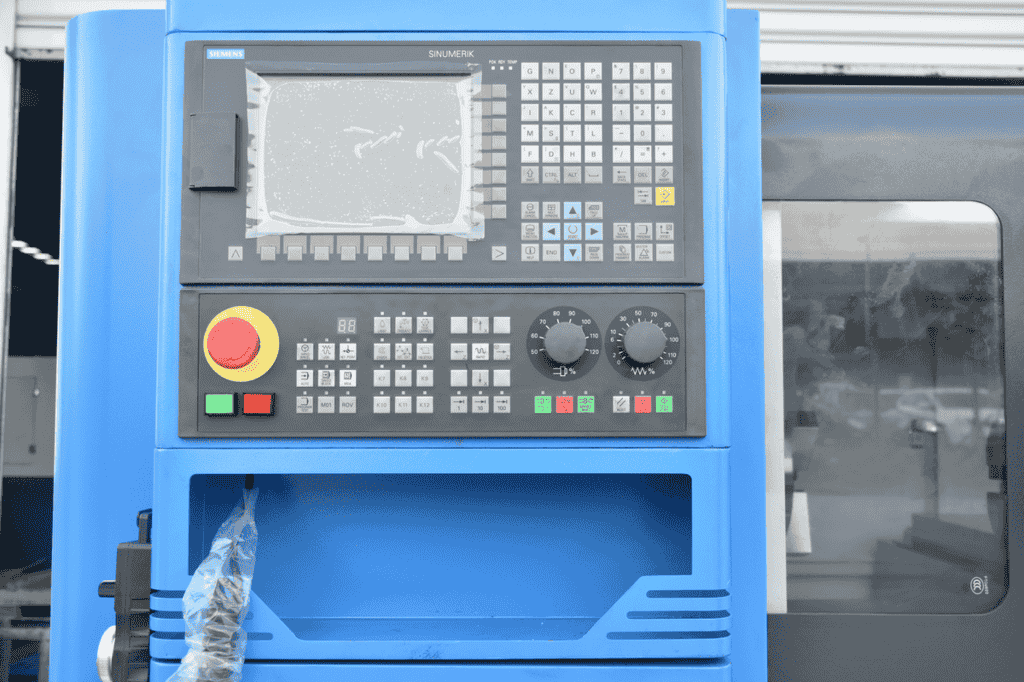

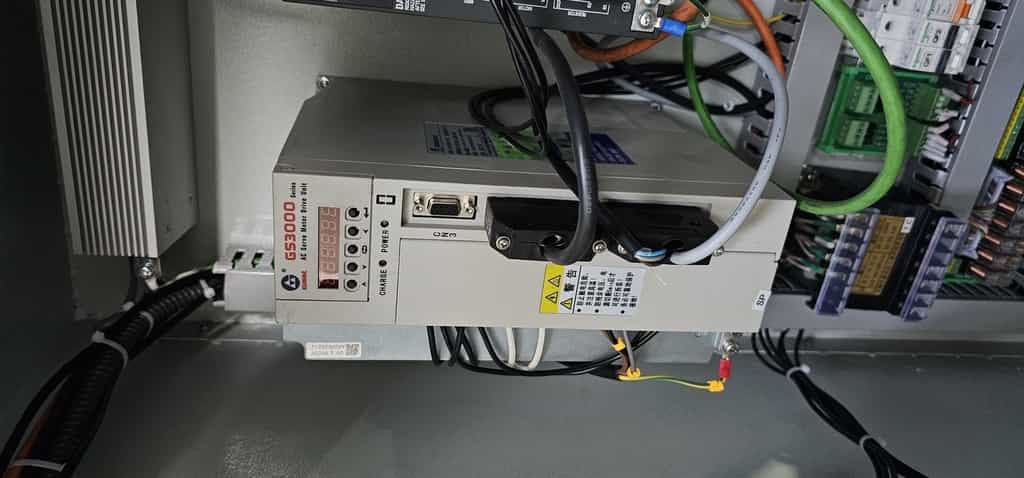

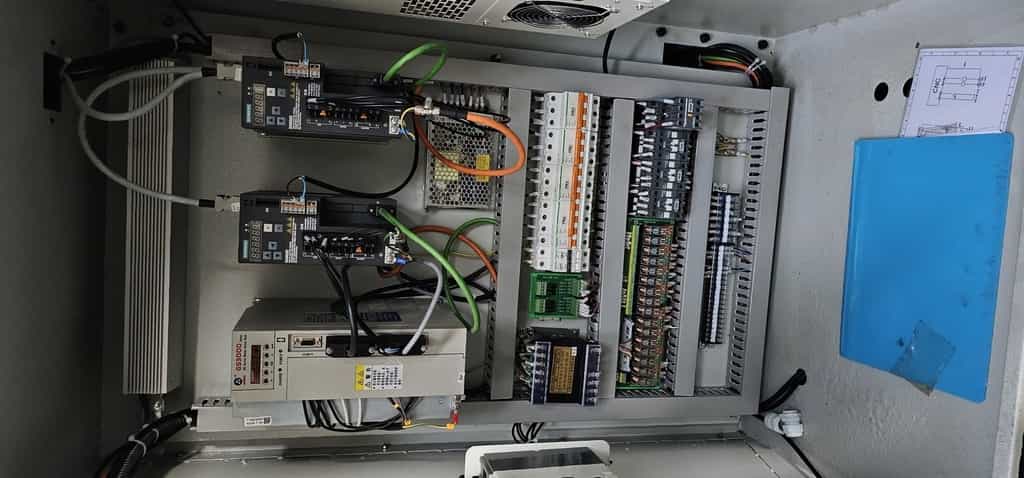

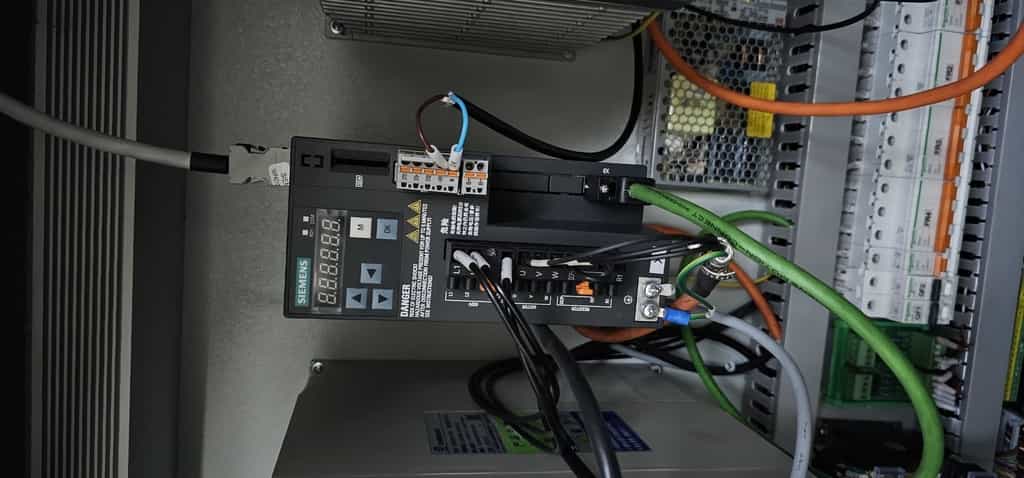

SINUMERIK 808D Advanced Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Двигатели подачи SINAMICS с их идеальными динамикой и точностью. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |

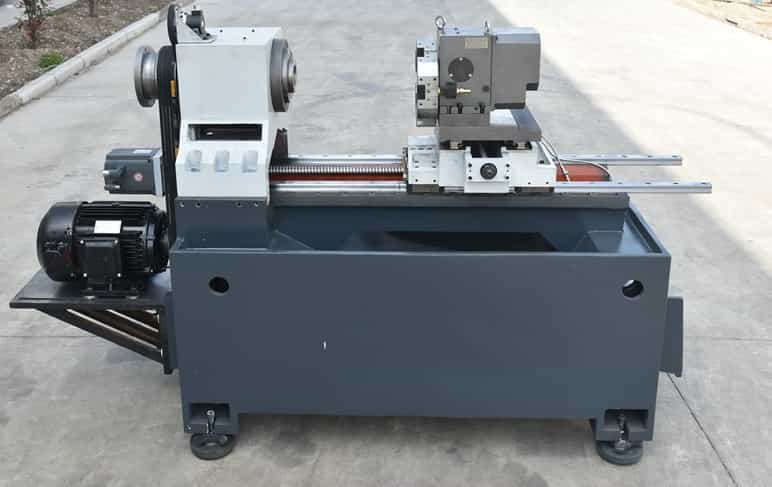

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

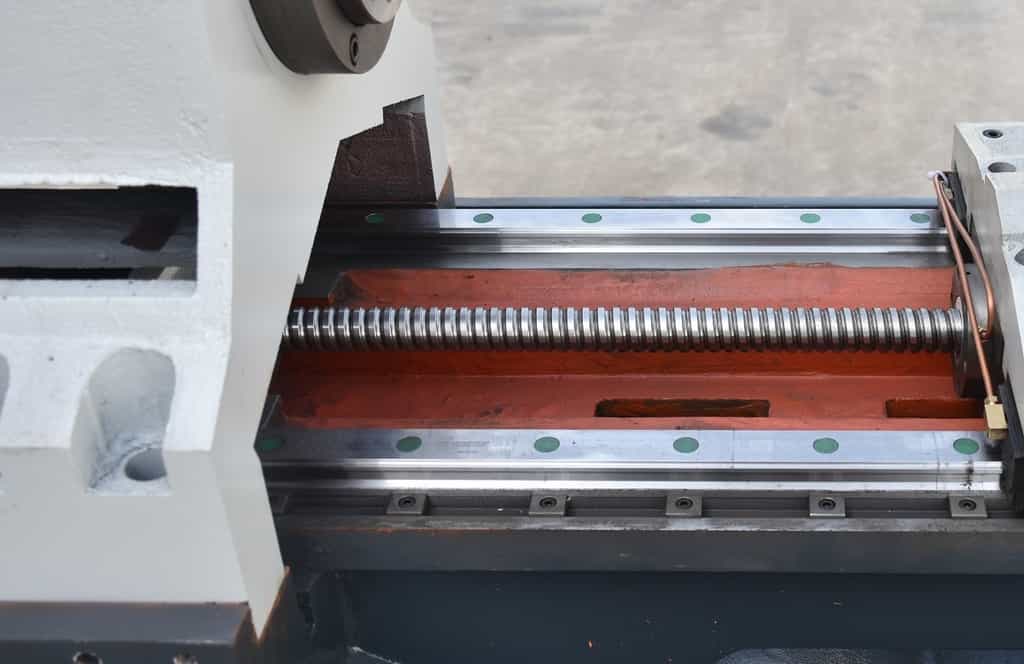

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью. Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания. Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. Основная область применения: станки с ЧПУ и обрабатывающие центры |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. Проходное отверстие шпинделя 49 мм. |
 |

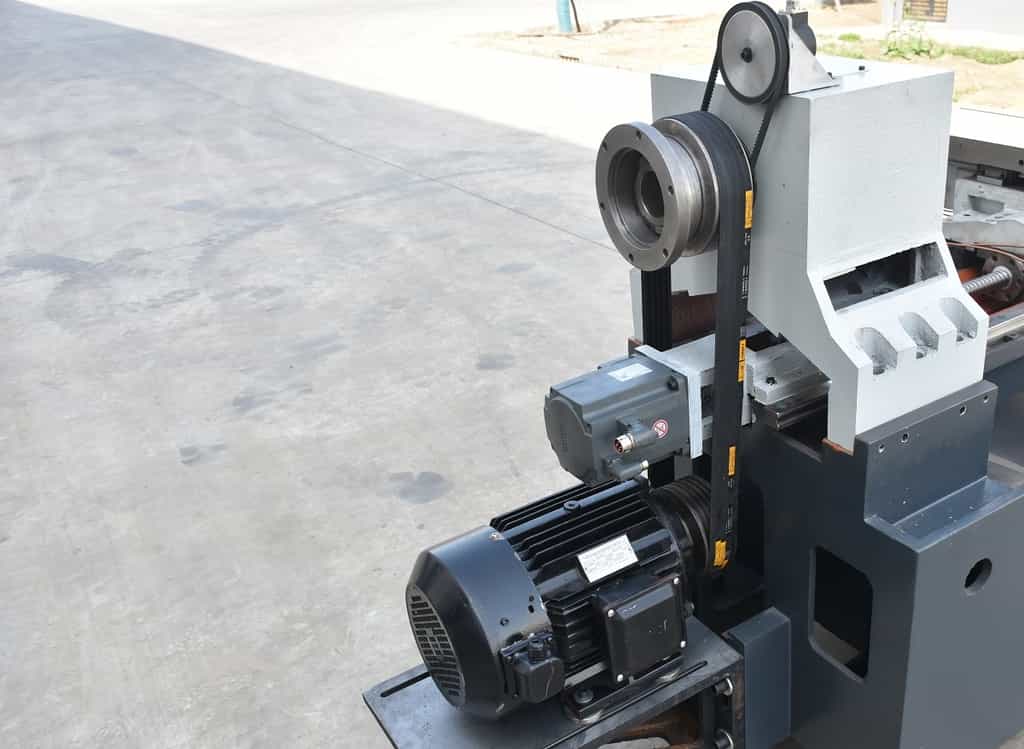

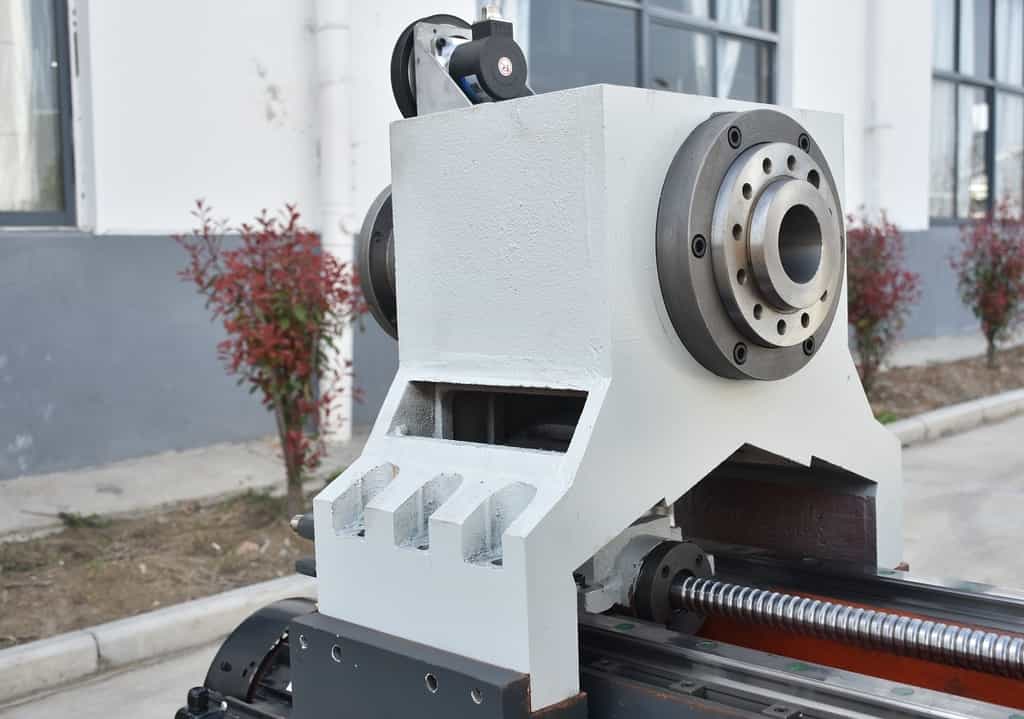

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность главного привода - 5,5 кВт. |
 |

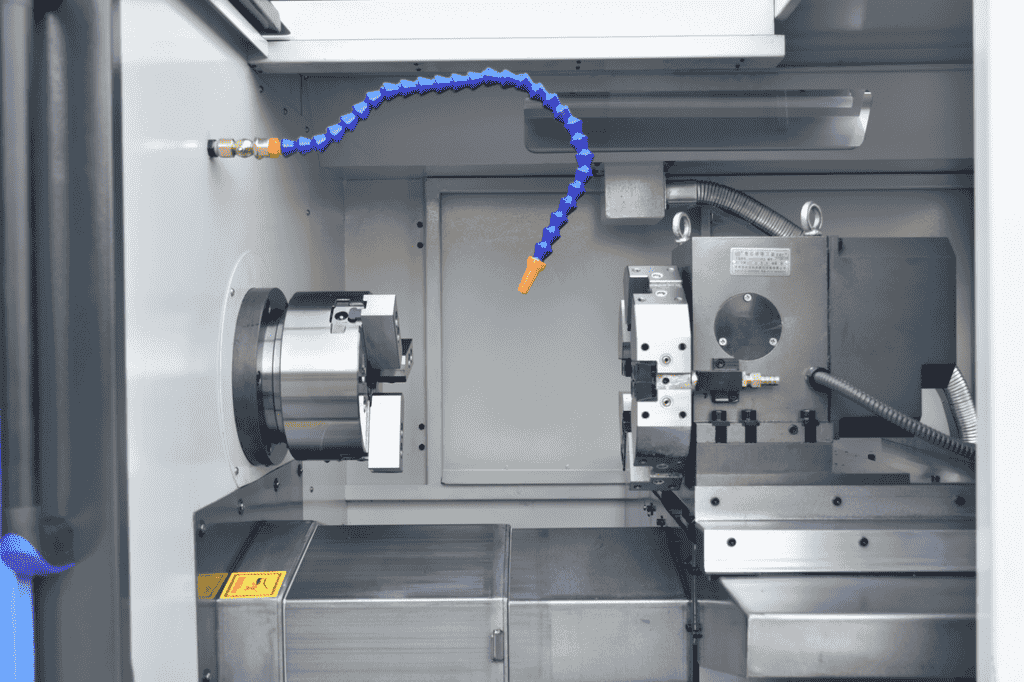

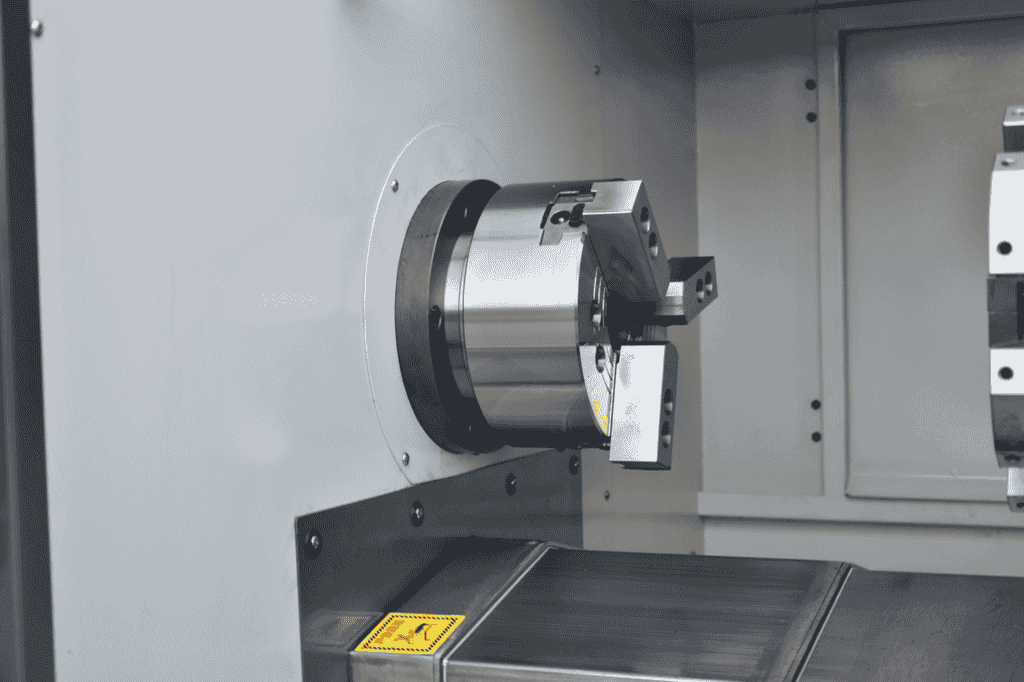

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |

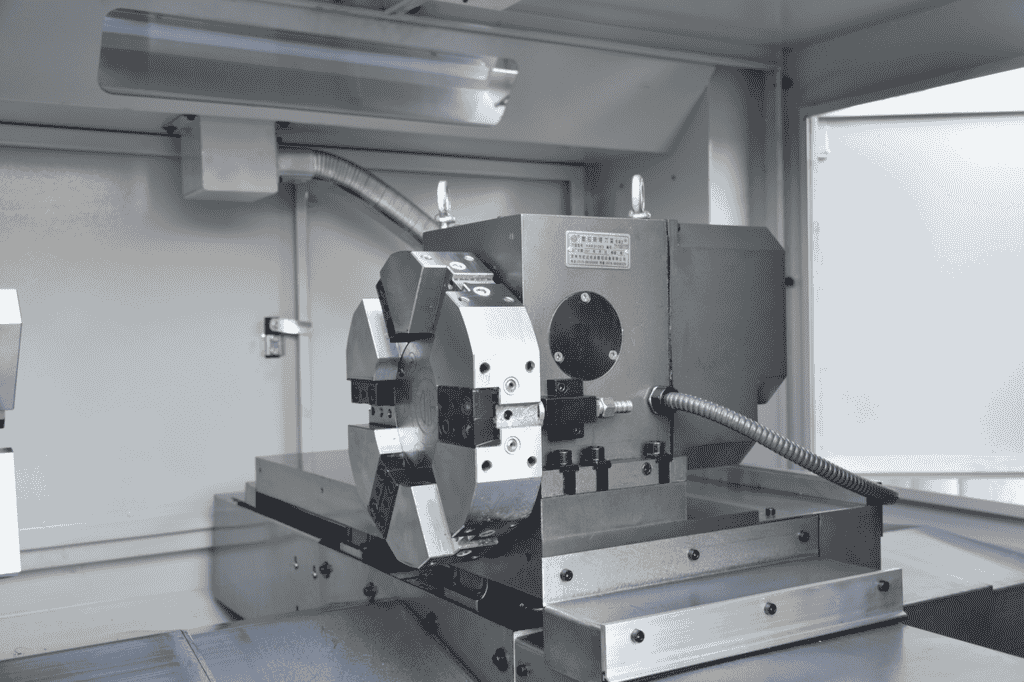

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Размер устанавливаемого инструмента 20 х 20 мм. Система подачи СОЖ через револьверную голову. |
