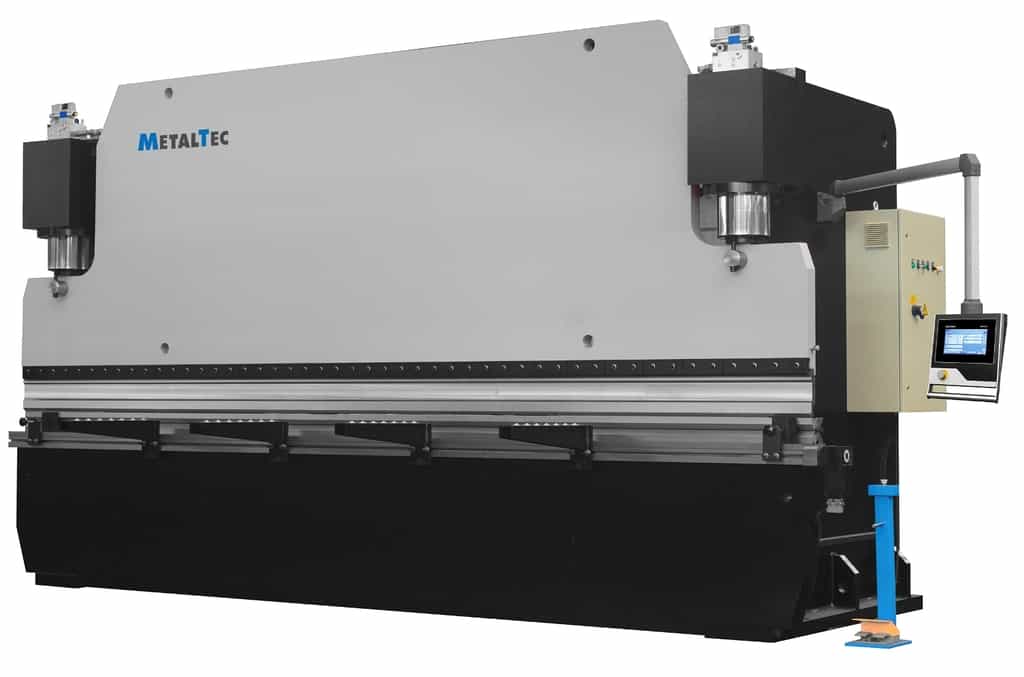

Листогибочный гидравлический пресс с ЧПУ MetalTec HBC 400/4000
Артикул: met11570
MetalTec HBC 400/4000 листогибочные гидравлические прессы с ЧПУ
Добро пожаловать в мир высокотехнологичного оборудования от компании 'Невастанкомаш'! MetalTec HBC 400/4000 - это листогибочные гидравлические прессы с ЧПУ, предназначенные для профессионального использования в промышленных цехах и производствах.
Преимущества MetalTec HBC 400/4000:
- Высокий тоннаж - способность работать с большими листами металла.
- ЧПУ - автоматизированное управление для точности и эффективности работы.
- Гидравлическая система - обеспечивает высокую скорость и точность гибки металла.
- Прочная конструкция - надежность и долговечность оборудования.
- Простота в обслуживании - удобство в эксплуатации и обслуживании.
Особенности MetalTec HBC 400/4000:
- Рабочая длина - 4000 мм, что позволяет обрабатывать крупные детали.
- Гибкая мощность - до 400 тонн для выполнения различных задач.
- Точность - возможность программирования различных углов и радиусов гибки.
- Многофункциональность - универсальное применение для различных видов металлообработки.
Назначение и сферы применения:
MetalTec HBC 400/4000 идеально подходит для производства металлических деталей, деталей кузовов, металлообработки, строительства и других отраслей промышленности. Это надежное оборудование поможет вам повысить производительность и качество продукции.
Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
 |
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
Конструктивные особенности
 |

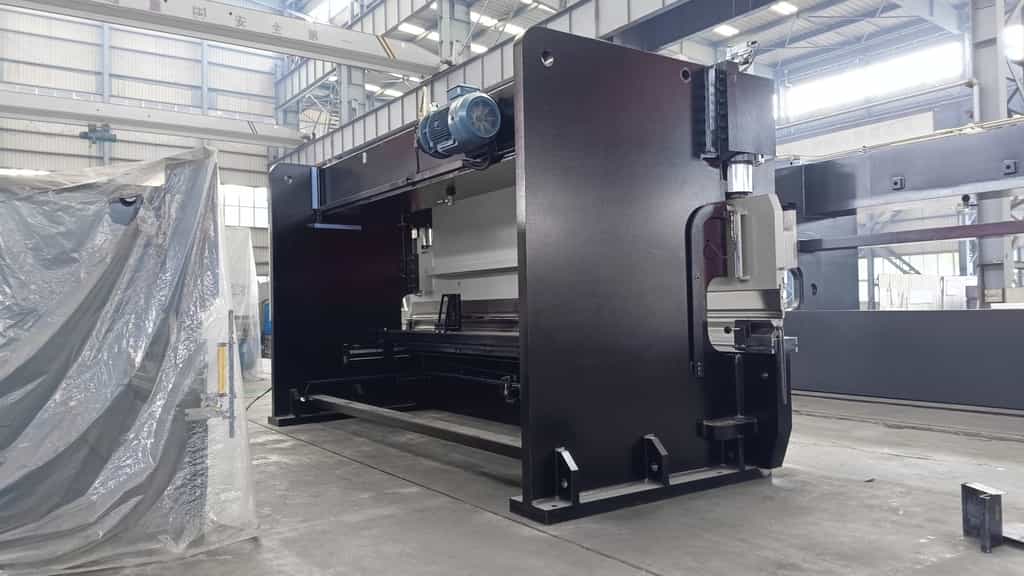

МАССИВНАЯ СТАНИНА Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость. |
 |
ГИДРОЦИЛЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки). |
 |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества. |
 |
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. |
 |
ОПТИЧЕСКИЕ ЛИНЕЙКИ FAGOR Прецизионные оптические линейки FAGOR (Испания) ). Точность позиционирования Y1/Y2 - ± 0,005 мм. (ОСИ Y1+Y2). Измерения положения верхней балки и синхронизация ее работы. |
 |
ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ / ПРОДВИЖЕНИЕ МАТЕРИАЛА (ОПЦИОНАЛЬНО) Позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. Тип и функционал подбираются по задаче клиента. |
 |
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Ось R/Z – могут быть добавлены ОПЦИОНАЛЬНО, в зависимости от задачи. |
 |
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун. |
 |
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ) Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ. |
 |
ГИБОЧНЫЙ ИНСТРУМЕНТ Гибочный инструмент подбирается по задаче. Возможно оснащение универсальным гибочным инструментом. |
 |
СИСТЕМА УПРАВЛЕНИЯ DELEM DA-53T (ОПЦИОНАЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДРУГИЕ ЧПУ КОНТРОЛЛЕРЫ) Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени. |
Модель HBC 400/4000 |
|
| Длина гиба, мм | 4000 |
| Усилие, т | 400 |
| Расстояние между колоннами, мм | 3100 |
| Глубина зева, мм | 400 |
| Ход пуансона, мм | 300 |
| Макс. раскрытие, мм | 600 |
| Ход заднего упора, мм | 800 |
| Скорость хода заднего упора, мм/сек | 200 |
| Мощность двигателя, кВт | 26,9 |
| Мотокомпенсация прогиба | да |
Габаритные размеры:
| Длина, мм | 4500 |
| Ширина, мм | 2450 |
| Высота, мм | 3500 |
| Масса, кг | 31000 |
