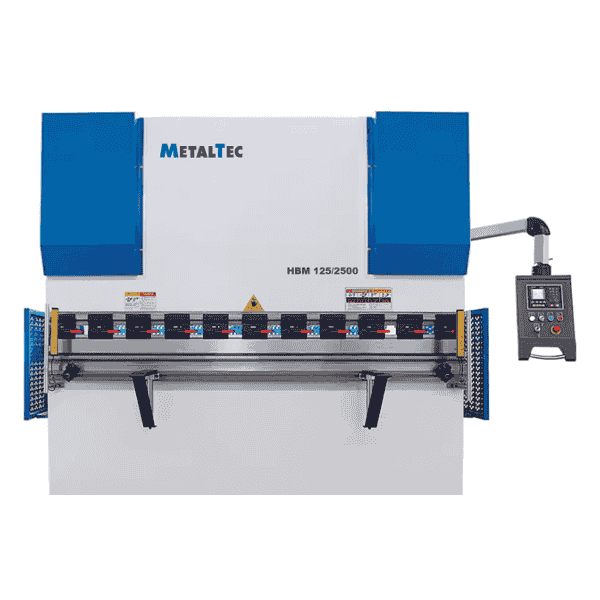

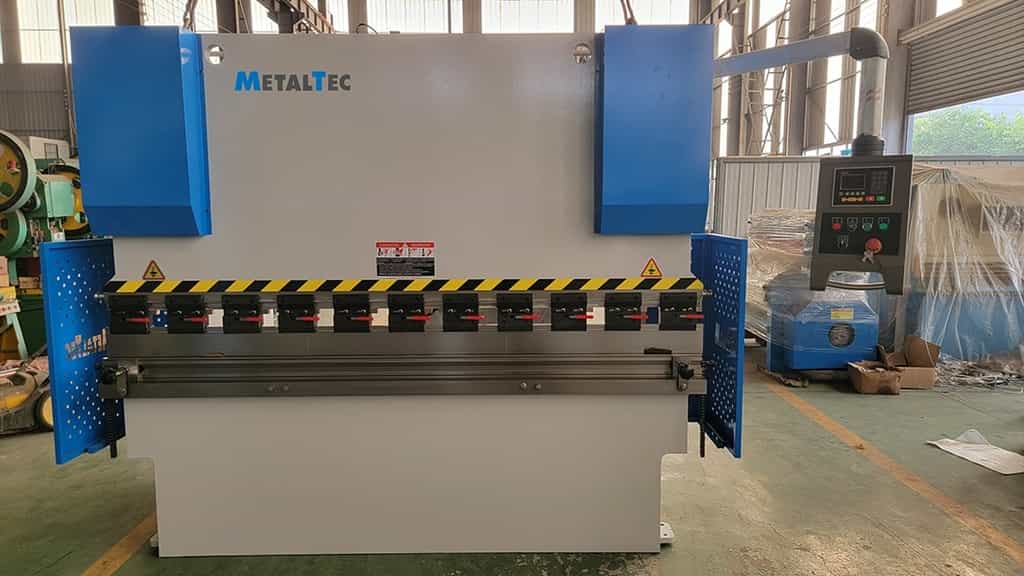

Листогибочный гидравлический пресс MetalTec HBM 125/2500 (Е22, инвертор заднего упора)
Гидравлический листогибочный пресс MetalTec HBM 125/2500 (Е22, инвертор заднего упора)
Описание товара
Гидравлический листогибочный пресс MetalTec HBM 125/2500 (Е22, инвертор заднего упора) - это надежное и эффективное оборудование для производства деталей из листового металла. Он отлично подходит для выполнения различных операций по гибке, формированию и вырубке листового материала.
Преимущества товара
- Максимальное усилие гибки до 125 тонн
- Длина рабочего стола 2500 мм
- Е22 - современная система управления
- Инвертор заднего упора для точной настройки
- Надежность и долговечность
Назначение и сферы применения
Этот гидравлический листогибочный пресс идеально подходит для использования в металлообрабатывающих предприятиях, автомобильной промышленности, судостроении, производстве конструкций и других областях, где требуется точная и высококачественная обработка листового металла.
Заказать гидравлический листогибочный пресс MetalTec HBM 125/2500 (Е22, инвертор заднего упора) вы можете прямо сейчас на сайте компании 'Невастанкомаш'. Надежное оборудование для вашего производства!
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс MetalTec HBM 125/2500, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.
СХЕМЫ ОБРАБОТКИ:
ОСНОВНЫЕ УЗЛЫ СТАНКА:
Система управления | Е22 |
Насос гидравлической системы | Sunny (США) |
Клапаны гидравлической системы | BOSCH-Rexroth (Германия) |
Уплотельные кольца | Parker (CША) |
Фиттинги гидравлических трубок | EBM (Германия) |
Главный двигатель | Siemens (Германия) |
Электрокомпоненты | Schneider (Франция) |
Инвертор (перемещение заднего упора и РАМ) | Delta (Тайвань) |
Шарико-винтовые пары | HIWIN (Тайвань) |
Гибочный инструмент | Китай |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
- При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, соединенных между собой механической траверсой, позволяют выполнять точный гиб без потери времени на донастройку.
- Перемещение задних упоров осуществляется с пульта оператора.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
МАССИВНАЯ СТАНИНА Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость. |
|
ГИДРОЦИЛЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки). |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества. |
|
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. |
|
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы. |
|
ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ 2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. |
|
ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ Листогибочный гидравлический пресс MetalTec HBM 125/2500М укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх. |
|
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) – 3 шт Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов. РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R) Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз. |
|
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ Двигатель SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун. |
|
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ) Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ. |
|
ИНВЕРТОР DELTA (Тайвань) Точное и плавное перемещение по осям осуществляется посредством инвертора DELTA – Ведущего Тайваньского производителя электрокомпонентов, систем автоматизации, серводвигателей и т.д. |
|
ГИБОЧНЫЙ ИНСТРУМЕНТ Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу. |
|
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. |
|
СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация. |
|
ИНДУКЦИОННЫЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ВЕРХНЕЙ ПЛИТЫ (РАМ) Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм. |
|
СИСТЕМА УПРАВЛЕНИЯ E22 Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени. Основные функции:
|
|
ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
КОНТРОЛЬ ПОВЫШЕНИЯ ТЕМПЕРАТУРЫ В СИСТЕМЕ |
ЗАЩИТА ОТ ИЗБЫТОЧНОГО ДАВЛЕНИЯ |
ЗАЩИТА ГЛАВНОГО ДВИГАТЕЛЯ ОТ ПЕРЕГРУЗКИ |
ЭКРАННАЯ ЗАЩИТА ЗОНЫ ГИБКИ |
ЗАЩИТА ОТ УТЕЧКИ ЭЛЕКТРИЧЕСТВА |
РЕЛЕ БЕЗОПАСНОСТИ |
MONITORING AND REDUNDANT VALVES |
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
Модель | HBM 125/2500 |
Усилие,кН | 1250 |
Усилие, тонн | 125 |
Рабочая длинна, мм | 2500 |
Расстояние между колоннами, мм | 2000 |
Глубина подачи (зев), мм | 320 |
Ход пуансона, мм | 120 |
Ход заднего упора, мм | 600 |
Высота открытия, мм | 380 |
Диаметр гидроцилиндров, мм | 180 |
Максимальное давление гидравлики, МПа | 24,5 |
Скорость перемещения инструмента: | |
Свободный ход, мм/с | 80 |
Рабочая скорость, мм/с | 8 |
Скорость возврата, мм/с | 75 |
Мощность главного двигателя, кВт | 7,5 |
Частота вращения главного двигателя, об/мин | 1450 |
Мощность двигателя заднего упора, кВт | 0,55 |
Частота вращения двигателя заднего упора, об/мин | 1450 |
Производительность гидравлической маслостанции, л/мин | 16 |
Максимальное давление гидравлической маслостанции, МПа | 31,5 |
Габаритные размеры: | |
Длина, мм | 2800 |
Ширина, мм | 1650 |
Высота, мм | 2450 |
Вес, кг | 6000 |
