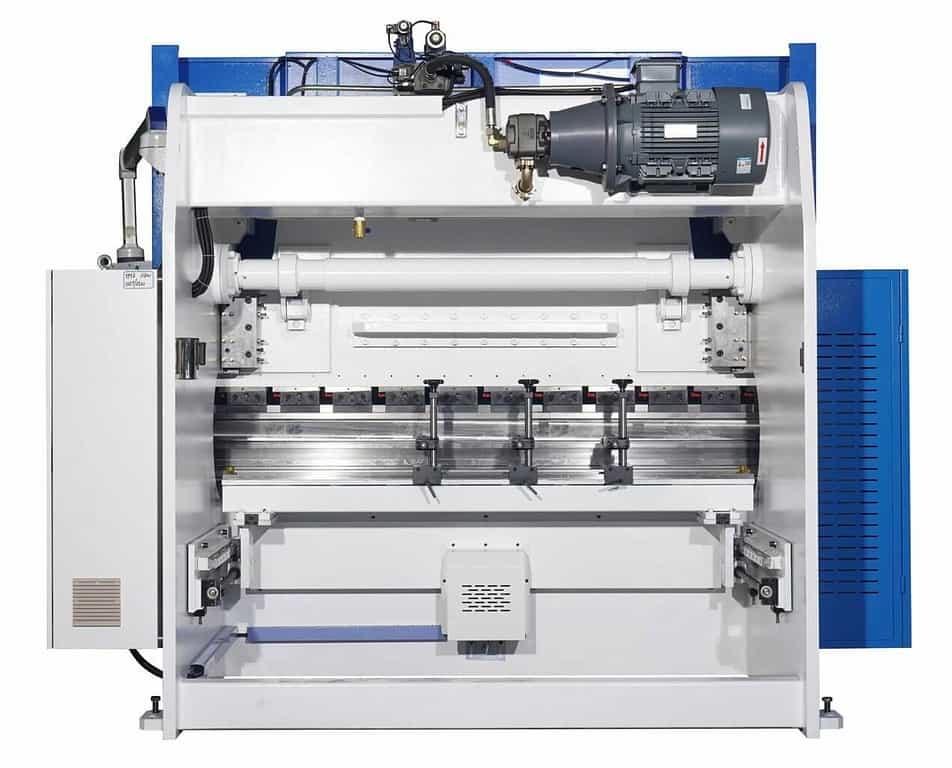

Листогибочные гидравлические прессы MetalTec HBM 80/2500C с ЧПУ контроллером TP10S - это надежное и эффективное оборудование для выполнения сложных гибочных работ. Они представляют собой идеальное решение для производства металлических изделий с высокой точностью и качеством.
Преимущества MetalTec HBM 80/2500C:
Гидравлическая система обеспечивает высокую мощность и точность гибки
ЧПУ контроллер TP10S позволяет легко управлять процессом гибки и сохранять настройки для повторного использования
Жесткая конструкция обеспечивает стабильность и долгий срок службы
Многофункциональность позволяет работать с различными материалами и толщинами листов
Простота в обслуживании и уходе
Особенности MetalTec HBM 80/2500C:
Максимальная длина гибки - 2500 мм
Максимальная толщина листа - 8 мм
Угол гиба от 0 до 135 градусов
Подвижные опорные стойки для удобства работы с крупными листами
Высокая скорость и точность гибки
Назначение и сферы применения MetalTec HBM 80/2500C:
Листогибочные прессы MetalTec HBM 80/2500C идеально подходят для производства металлических деталей, корпусов, кожухов, профилей и других изделий в промышленности, машиностроении, строительстве, автомобильной отрасли и других областях.
Приобретите листогибочные гидравлические прессы MetalTec HBM 80/2500C с ЧПУ контроллером TP10S и повысьте эффективность и качество производства!
Гидравлический листогибочный пресс MetalTec HBM TP10S, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки.
F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
Конструктивные особенности
ЧПУ СИСТЕМА УПРАВЛЕНИЯ TP10S
TP10S — это мощная и производительная система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки.
Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ TP10S прочно занимает лидирующие позиции среди аналогов:
7-дюймовый цветной сенсорный TFT-экран и высокая контрастность
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации
Более быстрая и надежная связь CAN между контроллером и приводами
Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости.
Интерактивный дисплей и система оповещения об ошибках и авариях.
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера.
Конфигурируемое перемещение заднего упора в процессе гибки.
Удобное графическое управление инструментами контроллера
Высокая надежность и защита от ошибок оператора
Таблица конфигурации для настройки последовательности клапанов
Программное ограничение хода
Отличительные особенности
Поддержка управления сервоприводами по 2 осям.
Сенсорный экран с цветным дисплеем высокой четкости
Программирование угла, система автоматически рассчитывает глубину гиба.
Возможность гибки радиусных деталей
Управление положением слайдера (верхней балки).
Управление положением заднего упора.
Установка времени удержания давления.
Тип таблицы или тип меню - два интерфейса программирования для удобства.
Доступно сохранение 16 программ, каждая программа 25 рабочих шагов
Поддержка USB-копирования пользовательской программы и параметров пресс-формы
Внесение параметров гибочного инструмента.
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)
Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
КОНТРОЛЬ ПОЛОЖЕНИЯ ВЕРХНЕЙ БАЛКИ И БАЛКИ ЗАДНЕГО УПОРА
Точное срабатывание и высокая отзывчивость. Нет необходимости постоянной корректировки. Автоматически корректируется с помощью серводвигателей и энкодеров.
ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (ФРАНЦИЯ)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)
Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).
ГИДРАВЛИЧЕСКИЕ ЦИЛЛИНДРЫ
Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).
ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ (СЕРВОПРИВОДЫ)
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения.
Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.
Ручная регулировка балки задних упоров по высоте (ось R)
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ ТИП PROMECAM
Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)
Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
ГИБОЧНЫЙ ИНСТРУМЕНТ
Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла.
Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.
КОМПЕНСАЦИЯ ПРОГИБА (РУЧНАЯ)*
*Станки с длиной гиба 3200 мм.
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена ручная система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.
Модель HBM 80/2500C
Усилие, т
80
Макс. длина гиба, мм
2500
Расстояние между колоннами, м
1980
Глубина зева, мм
320
Ход пуансона, мм
120
Высота открытия, мм
380
Ход заднего упора, мм
600
Производительность:
Скорость подвода, м/мин
120
Рабочая скорость, м/мин
9
Скорость возврата, м/мин
90
Главный двигатель (SIEMENS):
Мощность, кВт
7,5
Обороты, RPM
1440
Габаритные размеры:
Длина, мм
3100
Ширина, мм
1800
Высота, мм
2500
Масса, кг
4700
