Металлогибочные гидравлические прессы MetalTec HBM с ЧПУ контроллером TP10S
Преимущества:
Высокая точность гибки металла
Удобное управление с помощью ЧПУ контроллера TP10S
Надежность и долговечность оборудования
Широкий диапазон настроек для различных типов работ
Особенности:
Гидравлическая система обеспечивает высокую производительность
Прочная конструкция для работы с различными металлическими материалами
Интегрированный ЧПУ контроллер для удобного управления и настройки параметров
Назначение:
Металлогибочные гидравлические прессы MetalTec HBM прекрасно подходят для выполнения работ по гибке металла с высокой точностью и эффективностью.
Сферы применения:
Машиностроение
Автомобильная промышленность
Строительство
Производство металлических изделий
Купить металлогибочные гидравлические прессы MetalTec HBM с ЧПУ контроллером TP10S можно у нас!

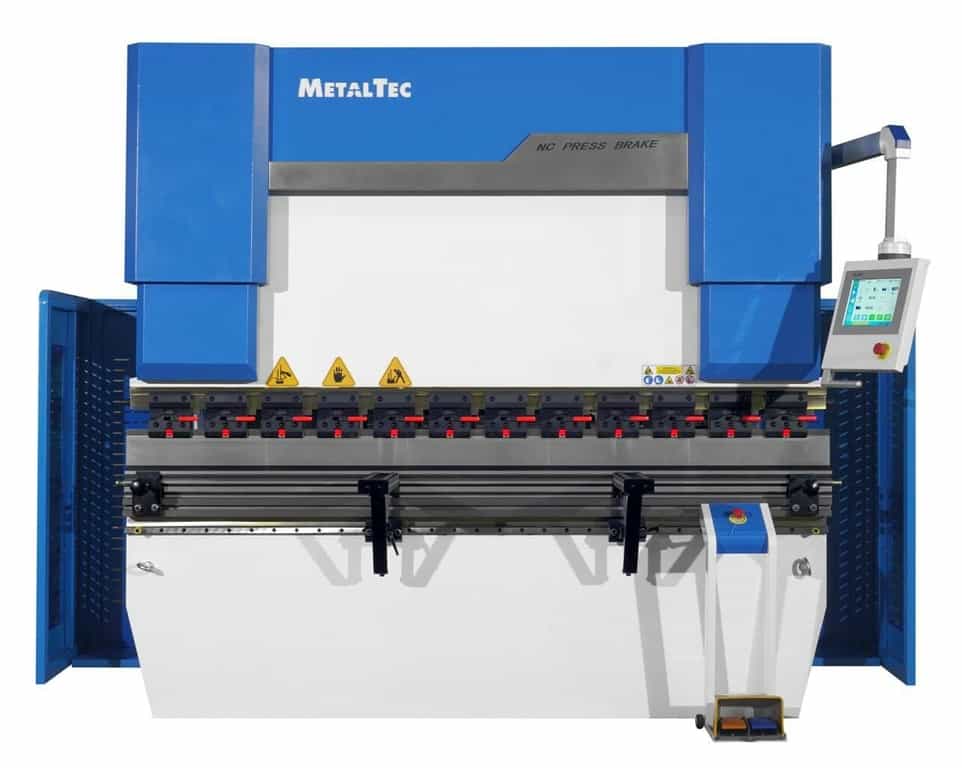

Откройте Новые Возможности с Гидравлическим Листогибочным Прессом MetalTec HBM TP10S от "НеваСтанкоМаш"
Ваш Надежный Помощник в Металлообработке

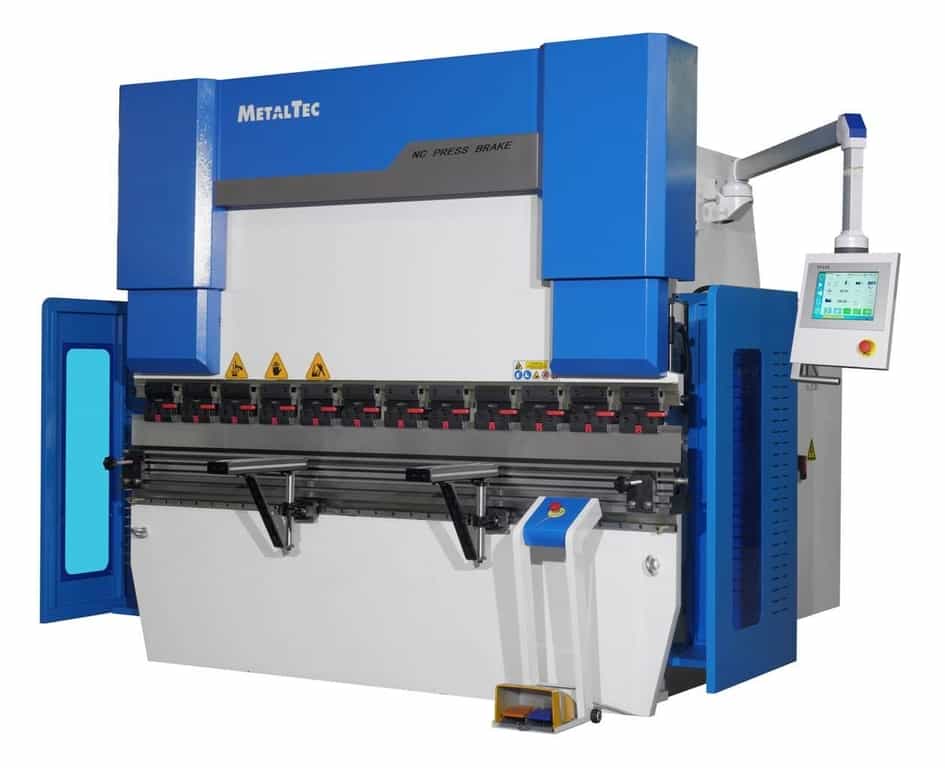

Гидравлический листогибочный пресс MetalTec HBM TP10S – это инновационное решение для гибки листового металла, предлагающее высокую точность и гибкость в работе. Этот пресс идеален для выполнения как полных, так и сегментных операций гибки, позволяя вам достигать исключительных результатов в самых различных проектах.
Основные Характеристики
Широкая сфера использования: От машиностроения до аэрокосмической промышленности, MetalTec HBM TP10S обеспечивает идеальное качество гибки для любых задач.
Высокая Производительность: Современные технологии и оптимизированное управление гарантируют высокую скорость работы без потери качества.
Простота Эксплуатации: Интуитивно понятный интерфейс и возможность быстрой настройки делают этот пресс доступным для операторов любого уровня подготовки.
Долговечность: Высококачественные материалы и компоненты обеспечивают надежную работу оборудования на долгие годы.
Применение в Прмышленности
Машиностроение
Идеально подходит для создания сложных металлических конструкций, требующих высокой точности гибки.
Аэрокосмическая Отрасль
Позволяет производить компоненты с критически важными параметрами точности, что необходимо для безопасности и надежности аэрокосмической техники.
Судостроение
Обеспечивает производство деталей судов и морской техники, соответствующих всем стандартам качества и безопасности.
Почему Выбирают Нас?
"НеваСтанкоМаш" – ваш надежный партнер в поставках промышленного оборудования. Мы не только предлагаем продажу, но и полный комплекс услуг по наладке и ремонту станков. Выбирая нас, вы получаете:
Качественное Оборудование: Мы предлагаем только проверенное и надежное оборудование от ведущих производителей.
Профессиональную Поддержку: Наша команда технических специалистов всегда готова прийти на помощь в решении любых вопросов.
Гибкие Условия Сотрудничества: Мы стремимся удовлетворить потребности каждого клиента, предлагая индивидуальный подход и оптимальные решения.
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс MetalTec HBM TP10S, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки.
F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
Конструктивные особенности

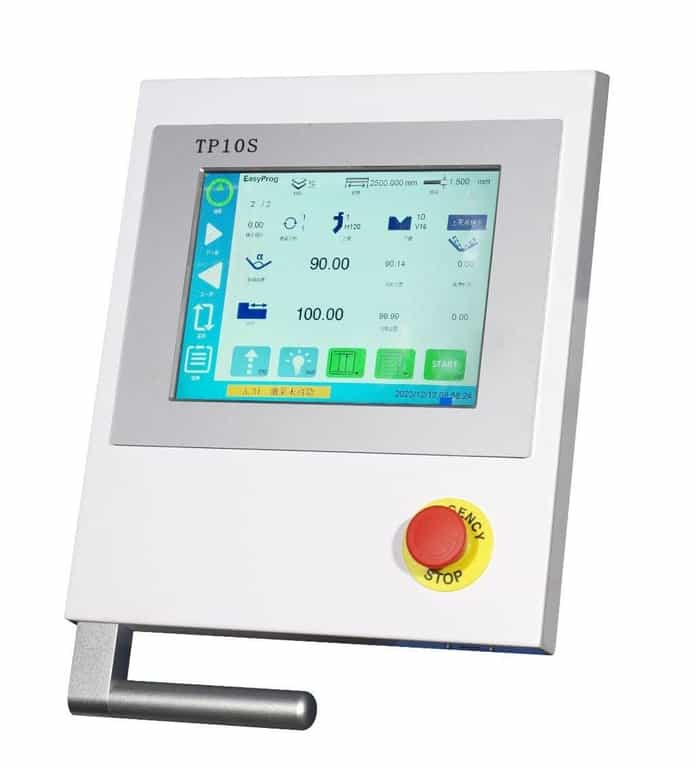

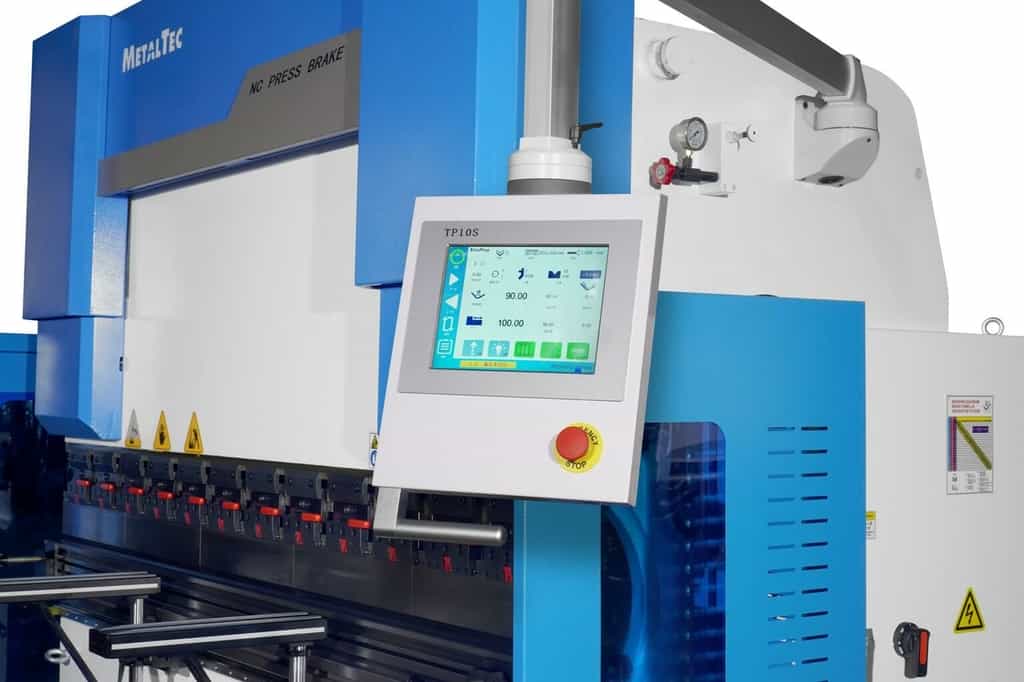

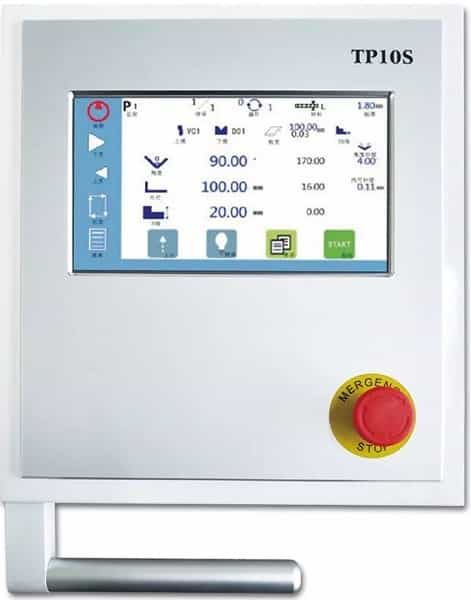

СИСТЕМА УПРАВЛЕНИЯ TP10S (2-ОСЕВОЙ С ЧПУ)
Современная система управления с ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.
Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал заимствованный у Европейских лидеров в сфере производства программного обеспечения для листогибочных гидравлических прессов.
Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ TP10S прочно занимает лидирующие позиции среди аналогов:
7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации;
Более быстрая и надежная связь CAN между контроллером и приводами;
Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости;
Интерактивный дисплей и система оповещения об ошибках и авариях;
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера;
Конфигурируемое перемещение заднего упора в процессе гибки;
Удобное графическое управление инструментами контроллера;
Высокая надежность и защита от ошибок оператора;
Таблица конфигурации для настройки последовательности клапанов;
Программное ограничение хода.
Отличительные особенности:
Поддержка управления сервоприводами по 2 осям;
Сенсорный экран с цветным дисплеем высокой четкости;
Программирование угла, система автоматически рассчитывает глубину гиба;
Возможность гибки радиусных деталей;
Управление положением слайдера (верхней балки);
Управление положением заднего упора;
Установка времени удержания давления;
Тип таблицы или тип меню - два интерфейса программирования для удобства;
Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;
Внесение параметров гибочного инструмента.

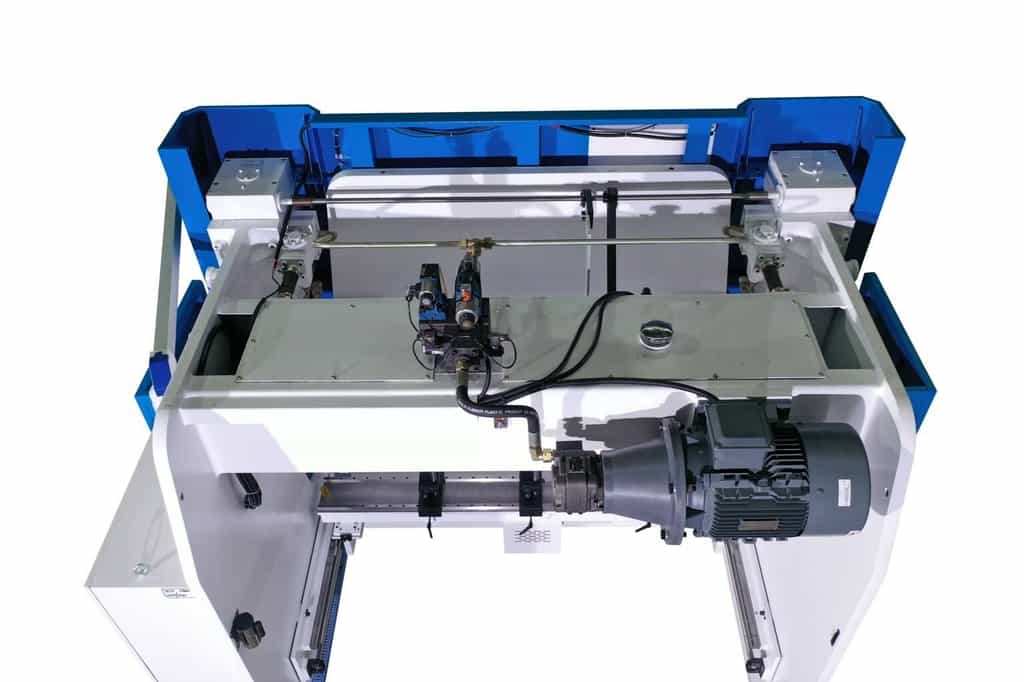

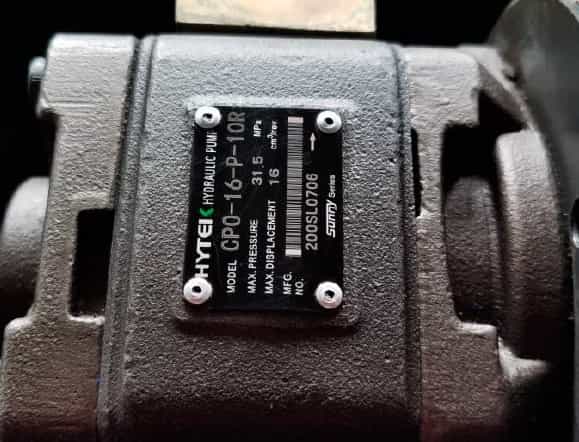

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)
Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

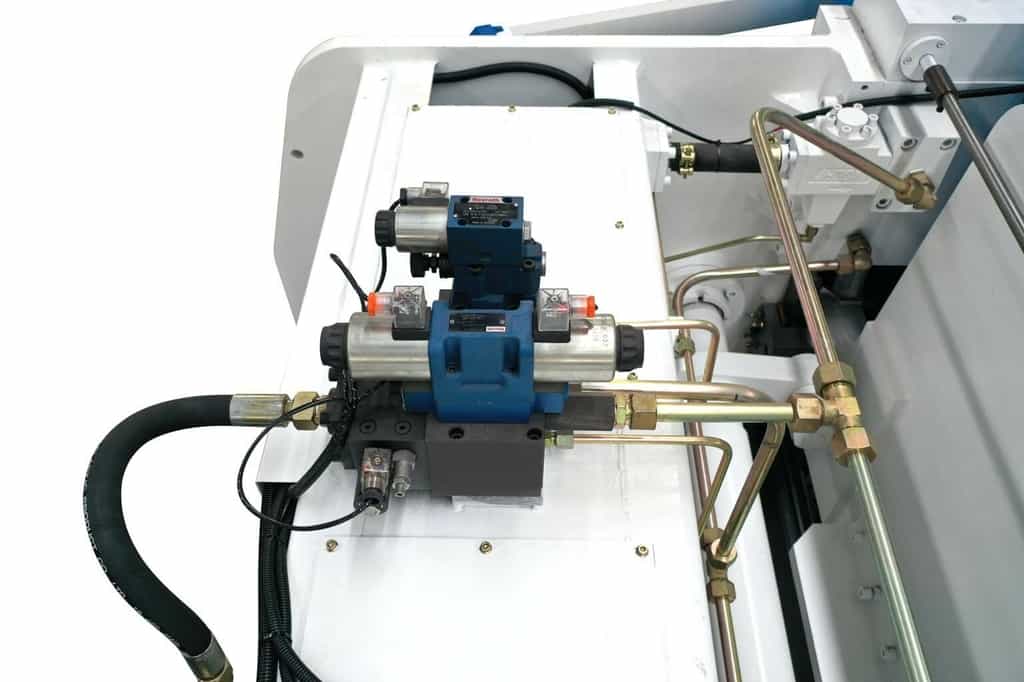

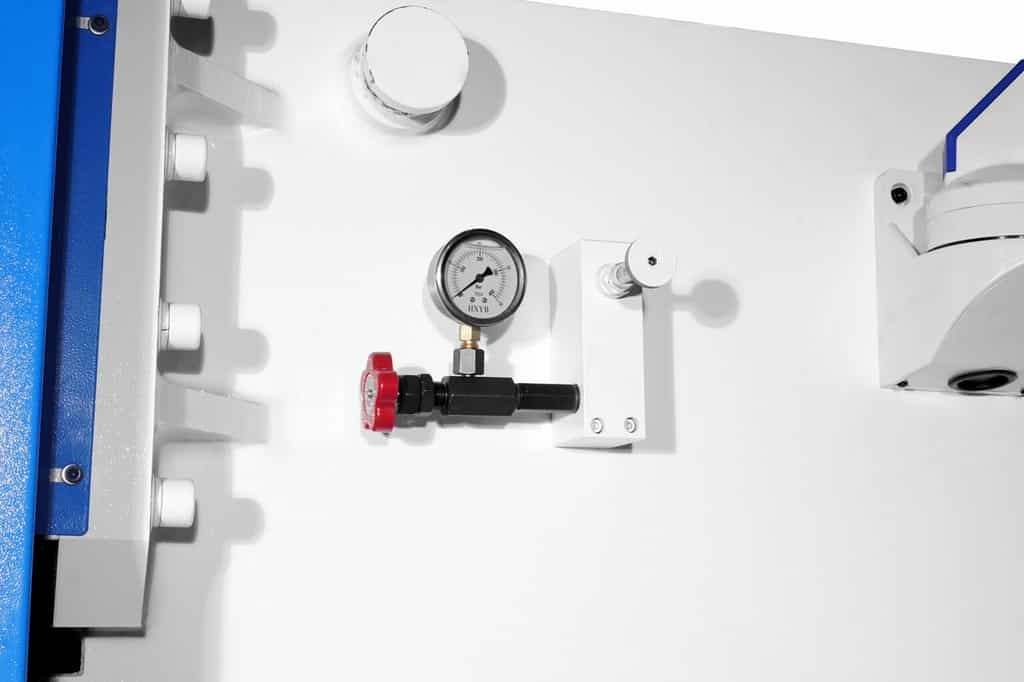

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)
Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

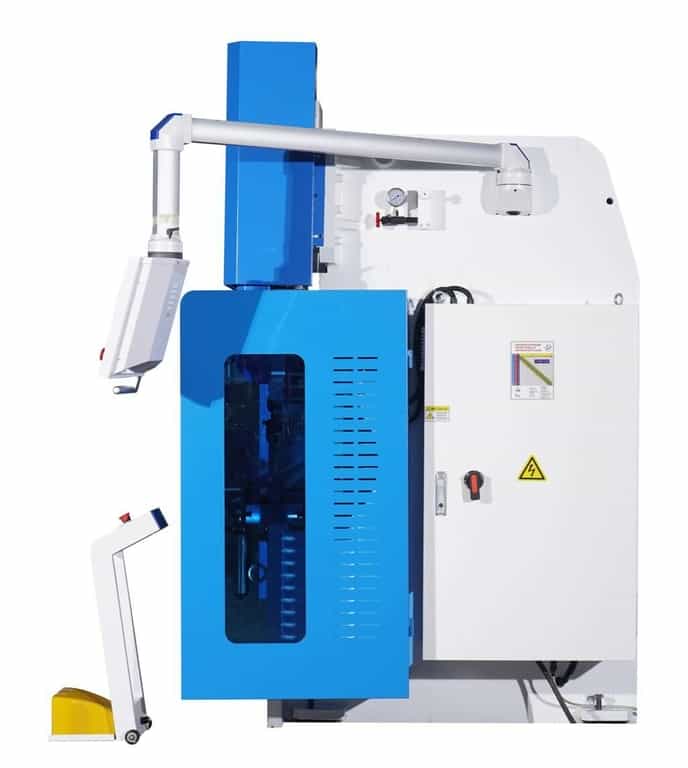

ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (ФРАНЦИЯ)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

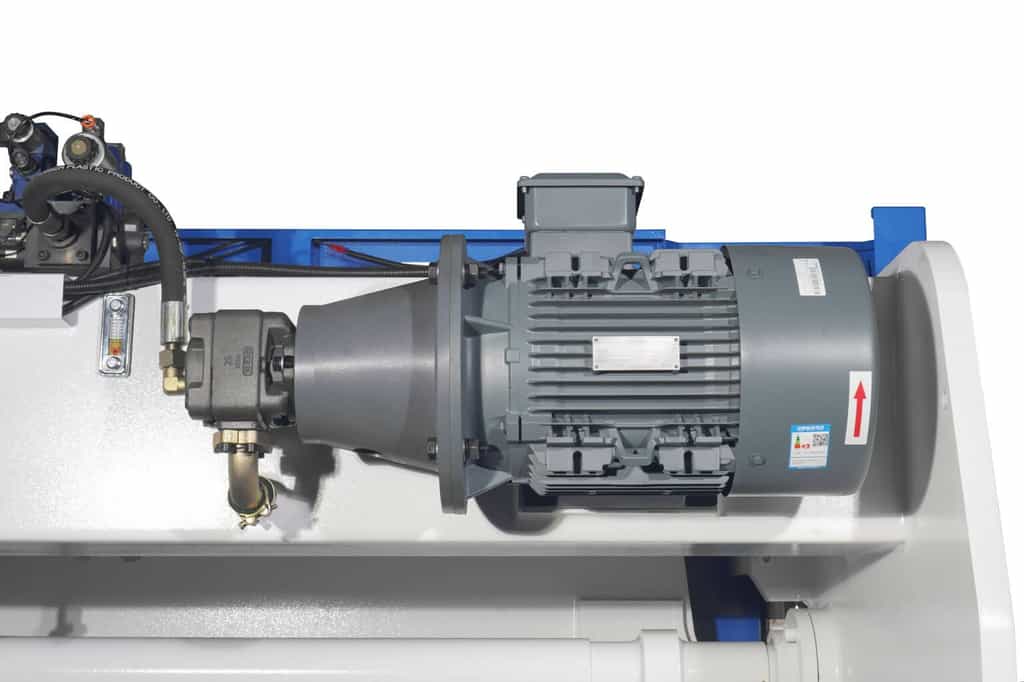

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)
Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

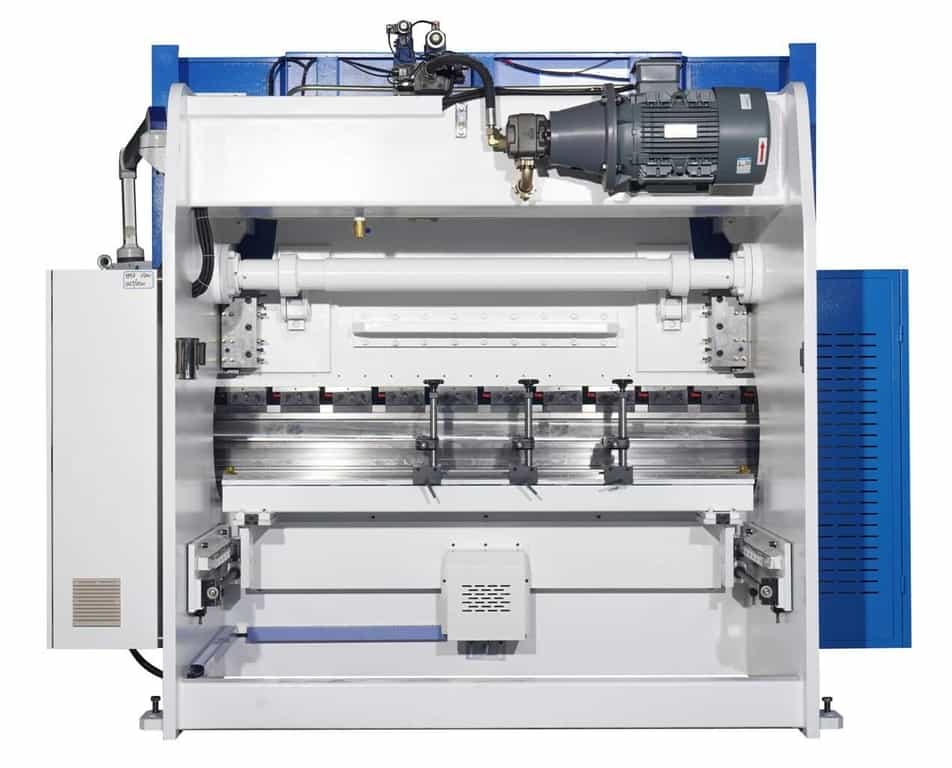

ГИДРАВЛИЧЕСКИЕ ЦИЛЛИНДРЫ
Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

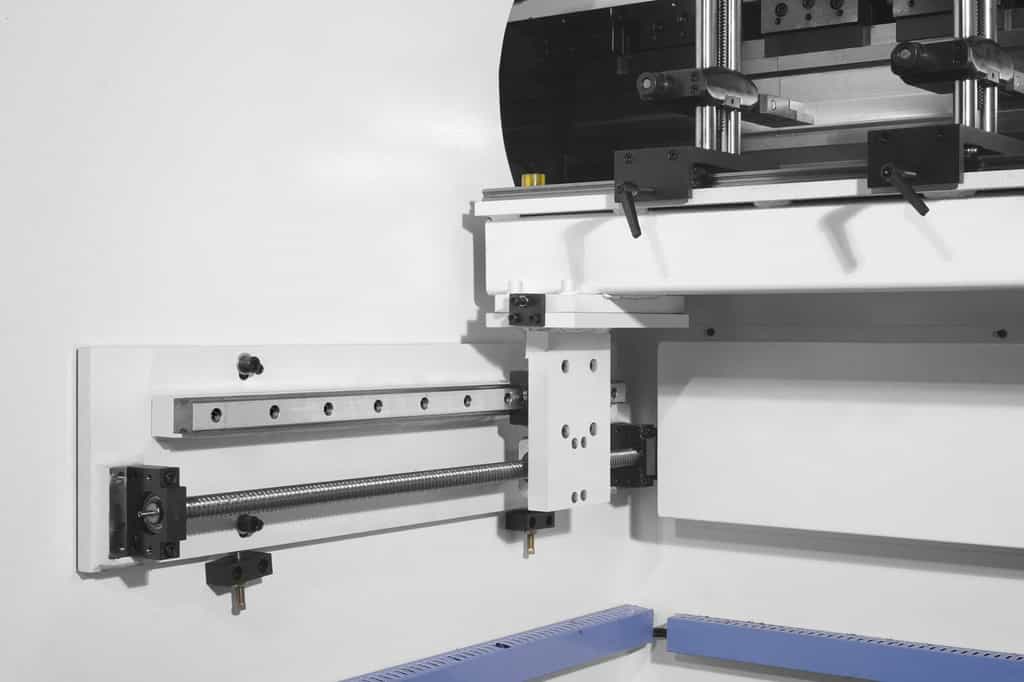

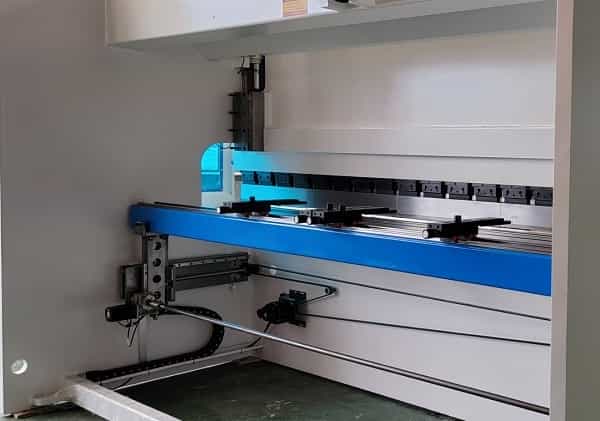

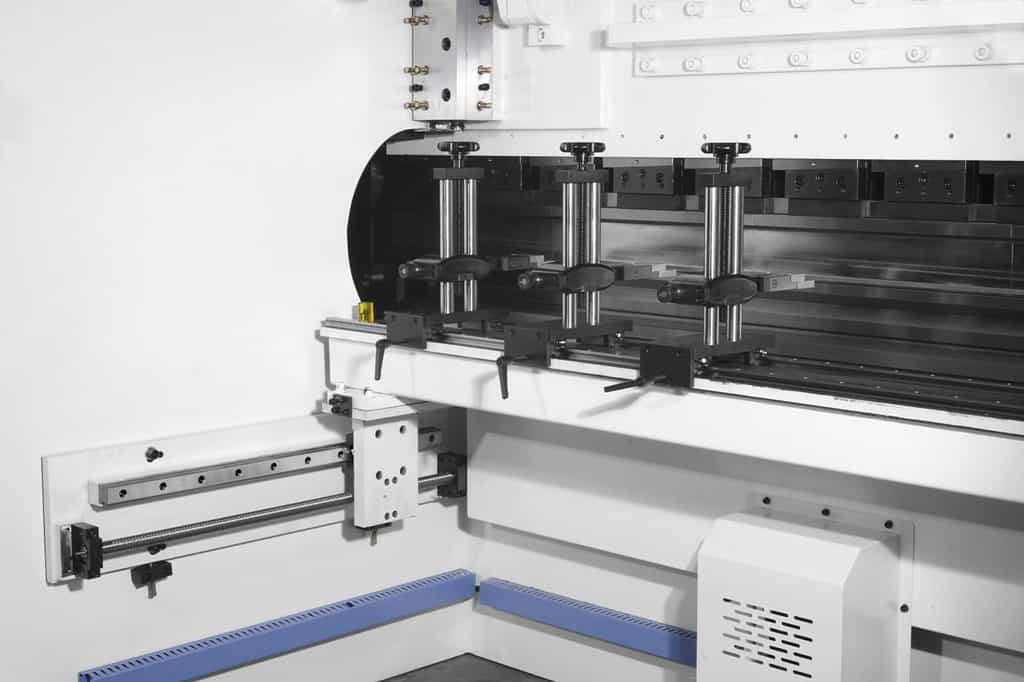

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ (СЕРВОПРИВОДЫ)
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения.
Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.
РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R).
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

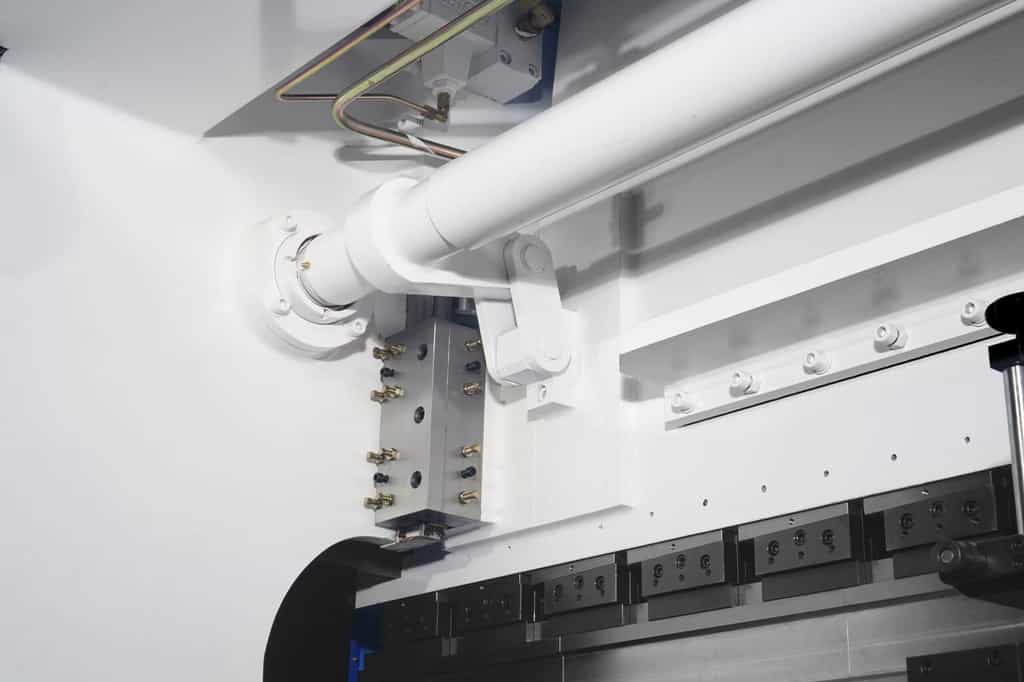

СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

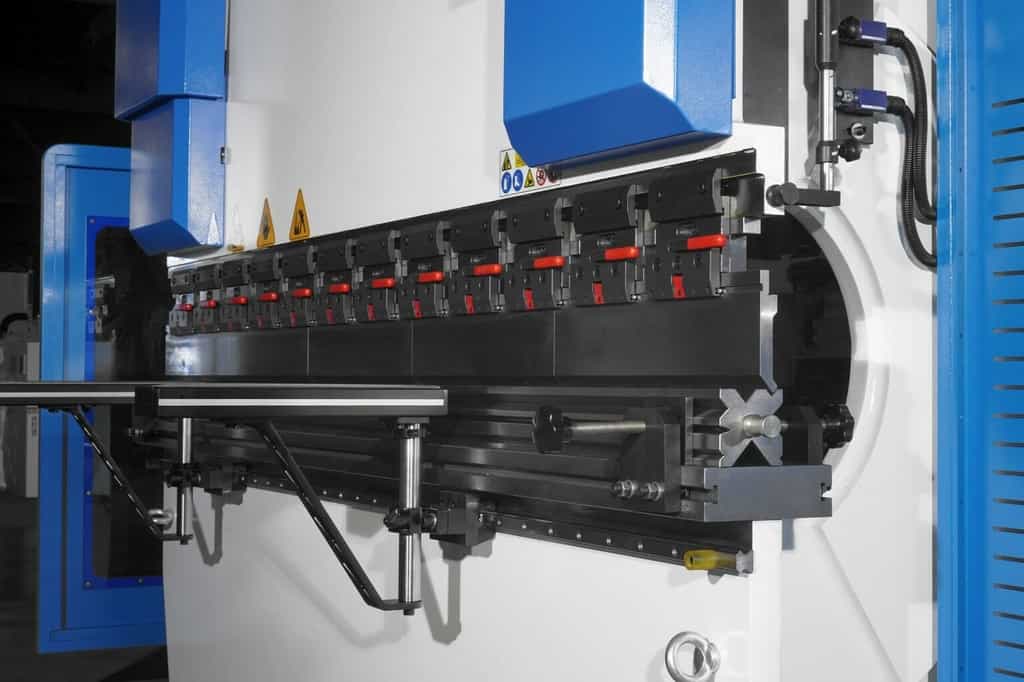

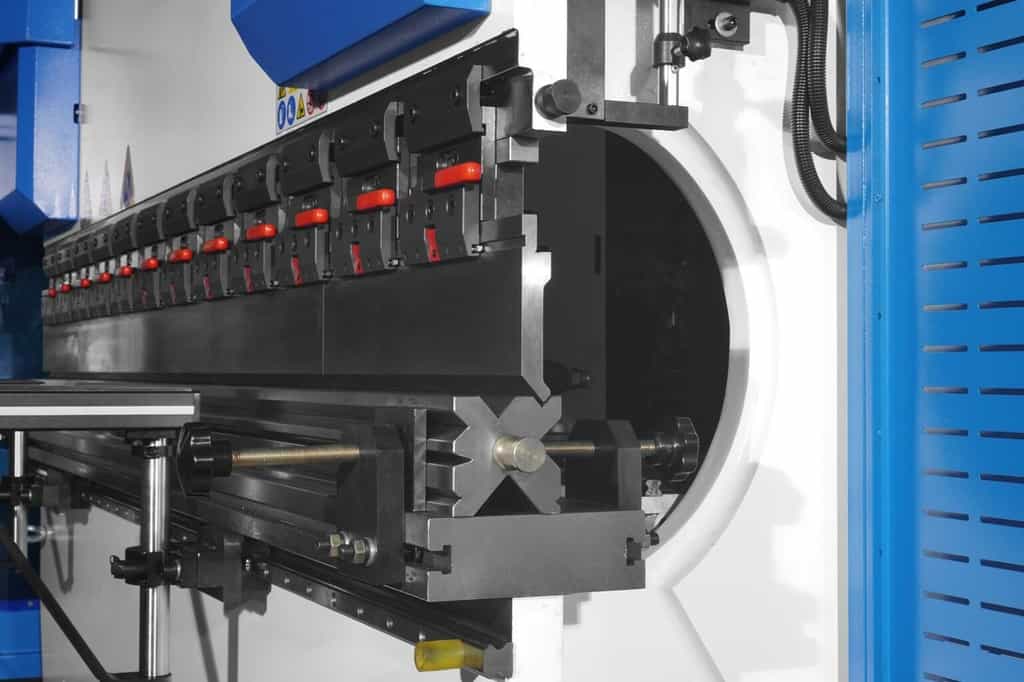

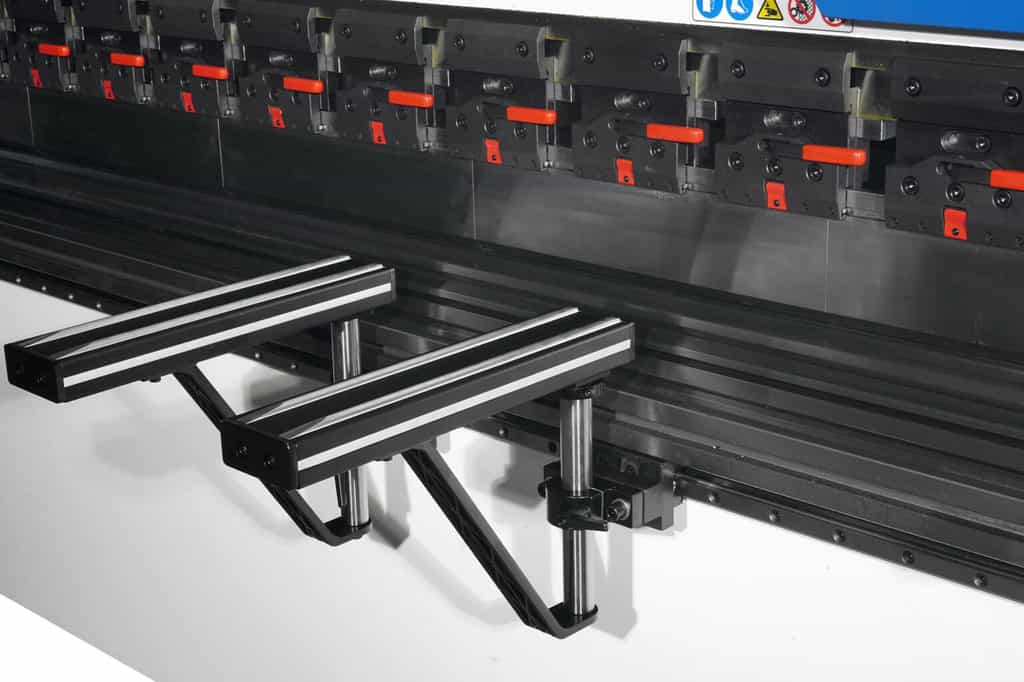

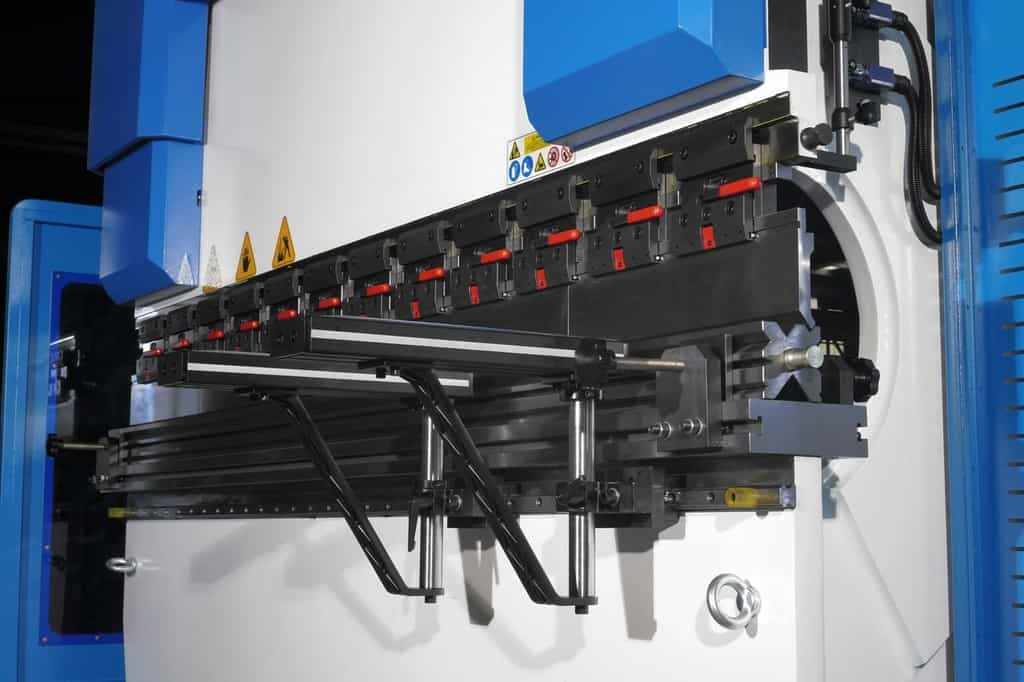

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ
Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
КОМПЕНСАЦИЯ ПРОГИБА (РУЧНАЯ)*
* Станки с длиной гиба 3200 мм
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена ручная система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
