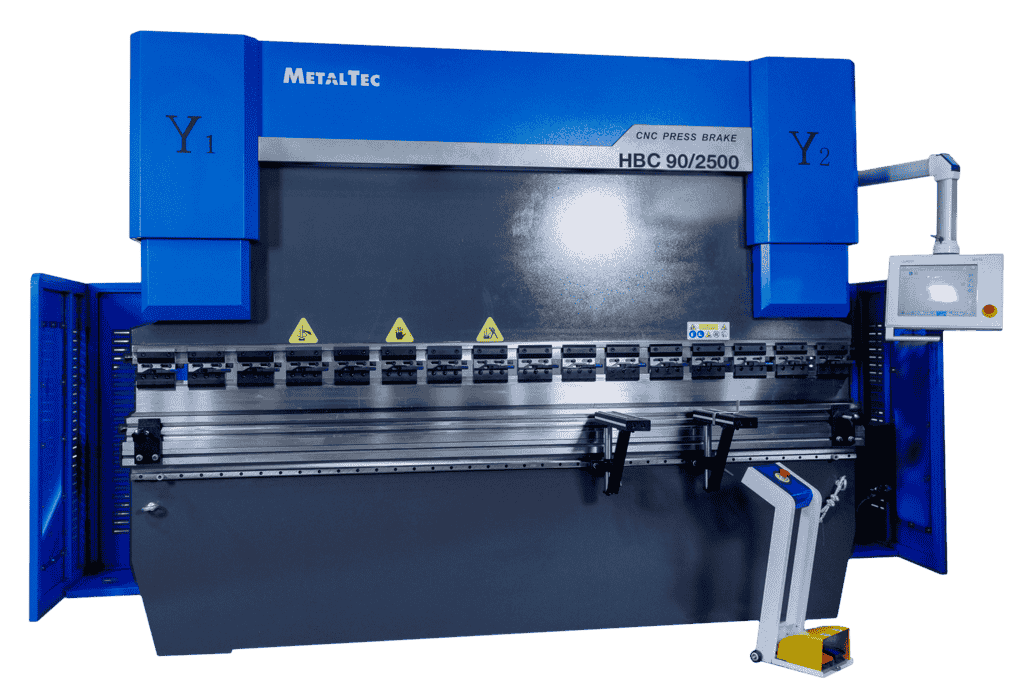

Листогибочный пресс с ЧПУ МТ-15 MetalTec HBС 90/2500
Артикул: met11797
Описание товара: MetalTec HBС 90/2500 4+1 ЧПУ МТ-15
MetalTec HBС 90/2500 4+1 ЧПУ МТ-15 - это листогибочный пресс с ЧПУ, который отличается высокой производительностью, точностью и надежностью. Это идеальное оборудование для промышленных предприятий, занимающихся обработкой металла.
Преимущества:
- ЧПУ управление для точной и быстрой настройки
- Высокая производительность
- Надежность и долговечность
- 4+1 осевая система для различных видов гибки
- Компактный размер для экономии места на производстве
Особенности:
- Максимальная длина гиба: 2500 мм
- Максимальная толщина листа: 4 мм
- ЧПУ система МТ-15 для точного управления процессом
- Возможность гибки листов различной формы и размера
Назначение и сферы применения:
Листогибочный пресс MetalTec HBС 90/2500 4+1 ЧПУ МТ-15 применяется для изготовления различных металлических изделий, от деталей для автомобильной промышленности до мебели и строительных конструкций. Он идеально подходит для производства в больших объемах и обеспечивает высокое качество конечного продукта.
Не упустите возможность приобрести MetalTec HBС 90/2500 4+1 ЧПУ МТ-15 уже сегодня и улучшить производственные процессы на вашем предприятии!
Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ:
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
 |
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
Конструктивные особенности
 |
ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2). |
 |
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15 Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.
|
 |
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. |
   |
КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ) Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине. |
 |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация. |
 |
СИНХРОНИЗАЦИЯ ЧПУ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры). |
 |
ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ) Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML). |
 |
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. |
  |
ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм. Задние упоры поддерживают работу в осях: Ось X - перемещение упоров от / к оператору |
Модель HBC 90/2500 MT-15 |
|
| Оси | 4+1 |
| Усилие, т | 90 |
| Макс. длина гиба, мм | 2500 |
| Расстояние между колоннами, м | 1980 |
| Глубина зева, мм | 300 |
| Ход пуансона, мм | 200 |
| Высота открытия, мм | 440 |
| Ход заднего упора, мм | 600 |
Производительность:
| Скорость подвода, м/мин | 160 |
| Рабочая скорость, м/мин | 14 |
| Скорость возврата, м/мин | 140 |
Главный двигатель (SIEMENS):
| Мощность, кВт | 7,5 |
| Обороты, RPM | 1440 |
Габаритные размеры:
| Длина, мм | 2800 |
| Ширина, мм | 1700 |
| Высота, мм | 2500 |
| Масса, кг | 6000 |
