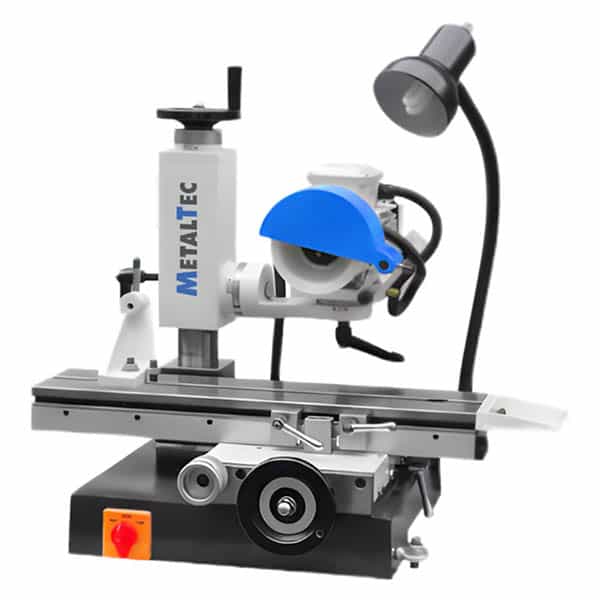

Универсально-заточный станок MetalTec M270

Технические характеристики MetalTec M270

Модель

M270

Макс. наружный диаметр насадного инструмента, мм

230

Диаметр хвостовика концевого инструмента, мм

2 - 25

Макс. размер насадных фрез, мм

230 x 250

Макс. диаметр фрезы, мм

230

Макс. длина фрезы, мм

250

Макс. расстояние между центрами, мм

250

Макс. диаметр обработки, мм

230

Диаметр цанги, мм

2 - 25

Макс. угол спирали, °

± 45

Наклон заточного узла, °

360

Перемещение заточного стола

Продольное по оси X, мм

270

Поперечное по оси Y, мм

140

Вертикальное по оси Z, мм

140

Шлифовальный круг

Макс. диаметр, мм

150

Угол наклона (от горизонтальной оси), °

± 45

Мощность электродвигателя, кВт

0,55

Размеры круга, мм

150 x 32

Частота вращения, об/мин

2800

Габаритные размеры

Длина, мм

760

Ширина, мм

650

Высота, мм

650

Вес, кг

150

ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)

Осуществляется за счет маховика:

• обеспечивается плавность перемещения заточного стола и процесса заточки;
• исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)

Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ ⌀ 2 - 60 ММ

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ ДО 50 ММ

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ ДО ⌀50 ММ

Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) ДО ⌀180 ММ

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ

Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 ⌀ 3 - 30 мм, червячных фрез, токарного резца.

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ ДО ⌀50 ММ

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

Затачиваемая фреза зажимается в резьбовой цанге.

УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)

Позволяет производить отчет линейных перемещений по осям X и Y.

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

БАК ДЛЯ СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ

ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ

Поставляется в комплекте с устройством 50R.

НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.

РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.

ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ

Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ ⌀125 ММ

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.
