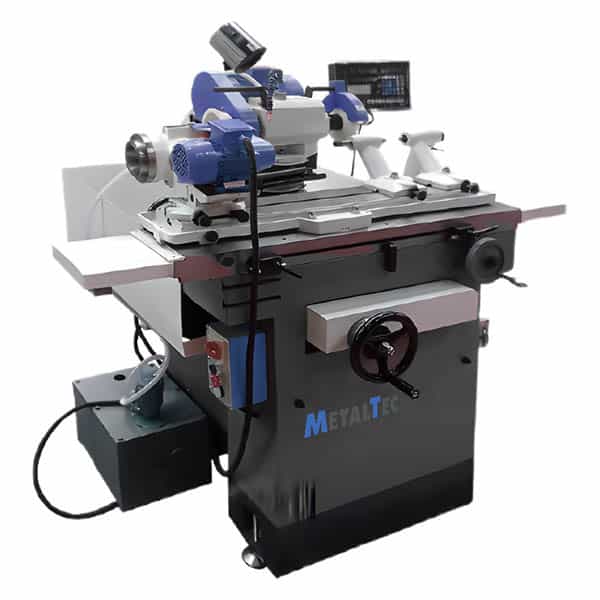

Универсально-заточный станок MetalTec M480
Артикул: met7612
Описание товара
MetalTec M480 – это универсально-заточный станок, который предназначен для точной и эффективной обработки металлических деталей. Этот станок отличается высокой производительностью, надежностью и простотой в использовании.
Преимущества MetalTec M480:
- Высокая точность обработки деталей
- Быстрая и эффективная работа
- Надежность и долговечность
- Простота в использовании
- Многофункциональность
Особенности станка:
- Мощный двигатель
- Регулируемая скорость вращения
- Различные насадки для различных видов заточки
- Удобное управление
- Компактный размер
Назначение станка:
MetalTec M480 идеально подходит для заточки и обработки различных металлических деталей, таких как ножи, сверла, фрезы и другие инструменты. Этот станок можно успешно использовать как в производственных цехах, так и в домашних мастерских.
Сферы применения:
Этот универсально-заточный станок может найти применение в различных отраслях промышленности, включая машиностроение, металлообработку, строительство и другие области, где необходима высокоточная обработка металлических деталей.
НАЗНАЧЕНИЕ:
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Данный станок применяется для заточки лезвий инструментов из быстрорежущей стали, из твердых сплавов и других материалов, также удобен для заточки наружных, плоских канавок и формовочных поверхностей. В комплекте со специальной оснасткой также может шлифовать различные шестерни, червячные фрезы для червячной шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.
Конструкция рамы шлифовального диска подвижная, можно производить регулировку в двумерном пространстве. Рабочая передняя бабка вращается в двух направлениях, и имеет с одного торца NT50, с другого внутренний конус Морзе №5, которые соответствуют международным стандартам, применяется к разным типам инструментов и захватам. Рабочий стол поддерживается линейными направляющими, с усиленной нагрузкой, работа слаженная и точная.
Конструктивные особенности
|
УНИВЕРСАЛЬНЫЙ ТОЧИЛЬНЫЙ АППАРАТ |
|
ПРАВАЯ И ЛЕВАЯ БАБКА |
|
ИНСТРУМЕНТ ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА |
|
ЗАЩИТНЫЙ КОЖУХ ШЛИФОВАЛЬНОГО ДИСКА |
|
ЦЕНТРАЛЬНЫЙ ВАЛ ДЛЯ ВНУТРЕННЕЙ ШЛИФОВКИ |
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДДЕРЖКИ ИНСТРУМЕНТА |
|
ЦЕНТРАЛЬНЫЙ ВАЛ ⌀ 22, 27, 32 |
|
НАТЯЖНОЙ СТЕРЖЕНЬ M24 (NT50) |
|
ШЕСТИГРАННЫЙ ТОРЦЕВОЙ ГАЕЧНЫЙ КЛЮЧ |
|
ОПОРНАЯ НОЖКА |
|
ШЛИФОВАЛЬНЫЙ ДИСК |
Опции
|
50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ ⌀ 2 - 32 ММ Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”) Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика). Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3. |
|
50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки. |
|
50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования. |
|
50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням. |
|
50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 ⌀ 3 - 30 мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E. |
|
50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм. |
|
50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге. |
|
УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ) Позволяет производить отчет линейных перемещений по осям X и Y. Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки. |
|
БАК ДЛЯ СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
|
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ |
|
ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ Поставляется в комплекте с устройством 50R. |
|
НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С) Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм). Другие размеры цанг свыше 6 мм по отдельному согласованию. |
|
РЕЗЬБОВАЯ ЦАНГА (ТИП 5С) Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию. |
|
ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы). |
|
ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА) Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью. |
|
ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки. |
|
КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ ⌀125 ММ Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
|
АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе. ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
