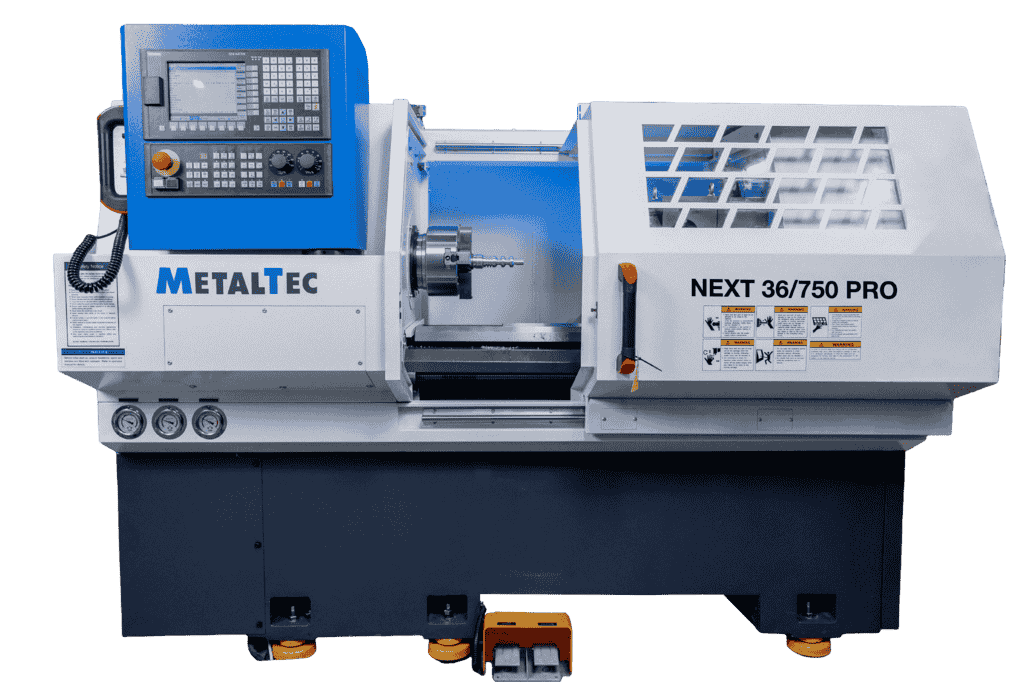

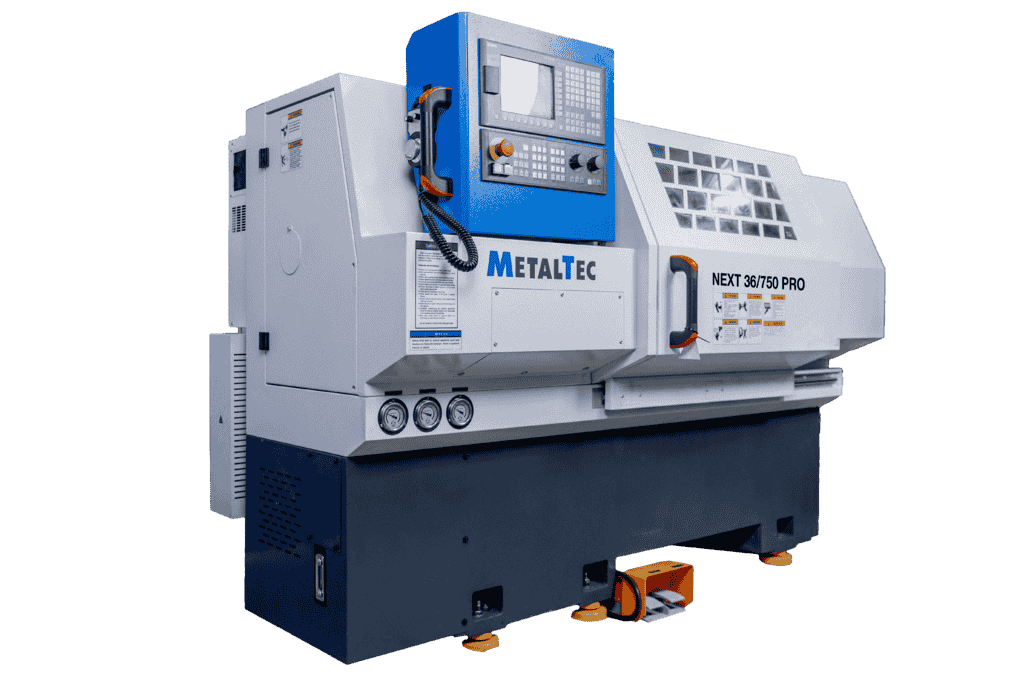

Токарный станок c ЧПУ с прямой станиной MetalTec NEXT 36x750 Pro

MetalTec NEXT 36x750 Pro - токарный станок с ЧПУ

MetalTec NEXT 36x750 Pro - это высокоточное промышленное оборудование, которое обеспечивает отличное качество обработки деталей из металла. Благодаря современным технологиям и высокой производительности, этот токарный станок с ЧПУ и прямой станиной является незаменимым инструментом для производства различных изделий.

Преимущества MetalTec NEXT 36x750 Pro:

• Высокая точность обработки деталей
• Продолжительный срок службы
• Простота в использовании
• Надежность и стабильность работы
• Экономия времени и ресурсов

Особенности и характеристики:

• Токарный станок с ЧПУ MetalTec NEXT 36x750 Pro обладает мощным двигателем, который обеспечивает высокую производительность и эффективность работы
• Прямая станина гарантирует стабильность и точность обработки деталей
• Система ЧПУ позволяет программировать различные операции обработки для достижения оптимальных результатов
• Широкий диапазон скоростей и возможность работы с различными материалами

MetalTec NEXT 36x750 Pro идеально подходит для производства запчастей, инструментов, промышленных деталей и других изделий. Этот токарный станок с ЧПУ обеспечивает высокую производительность, отличное качество обработки и надежность в эксплуатации. Незаменимый инструмент для промышленных предприятий и производств, которые ценят качество и эффективность работы оборудования.

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ - MetalTec NEXT 36x750 Pro предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика

ОСОБЕННОСТИ:

• Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
• Жесткие направляющие скольжения
• Полное кабинетное ограждение
• Отверстия патрона 62 мм
• Станина имеет индукционную закалку с твердостью > HRC50
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Ширина станины 300 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
• Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

ПРЕИМУЩЕСТВА:

• Современный внешний вид станка, высокое качество лакокрасочного покрытия
• Эргономичный дизайн и удобное расположение основных модулей станка
• Станок компактный, занимает мало пространства на производстве
• Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
• Чугунная станина сводит на нет рабочие вибрации
• Мощный двигатель для стабильной и высоко производительной работы
• Система установки и смены инструмента для решения технических задач любой сложности
• Подача смазочно-охлаждающей жидкости в зону резки
• Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
• Кабинетная защита
• Шкаф с электрокомпонентами, степень защиты IP54

Конструктивные особенности

Габариты обрабатываемых деталей:

Станина и направляющие:

Система управления и сервоприводы:

Шпиндель:

Перемещение и скорость подачи:

Инструмент:

Двигатель:

Габаритные размеры в упаковке:

Конструктивные особенности

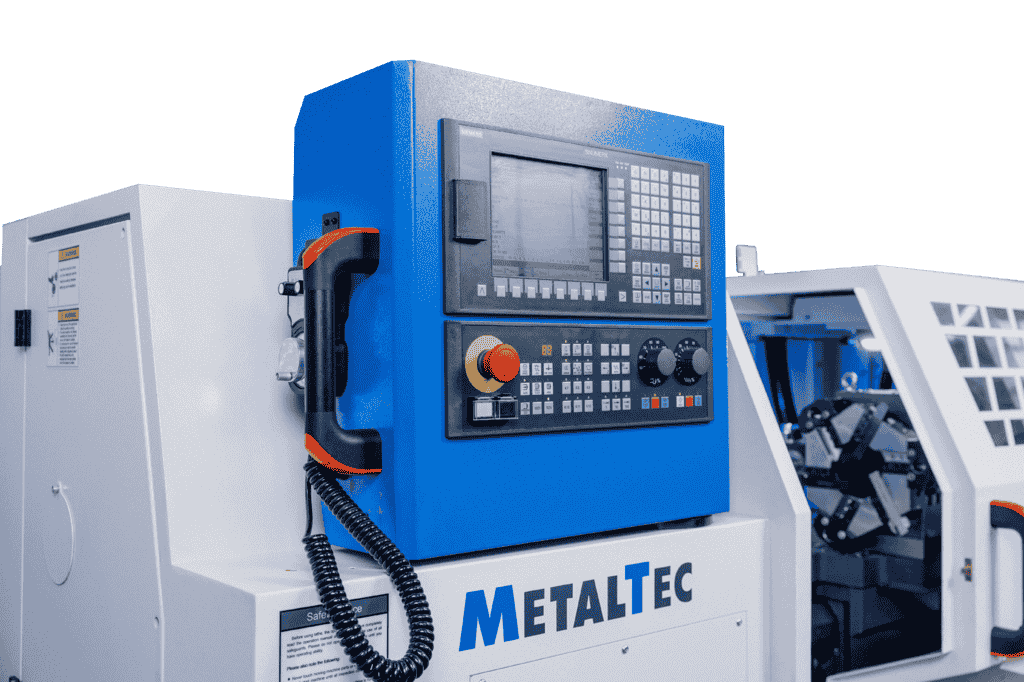

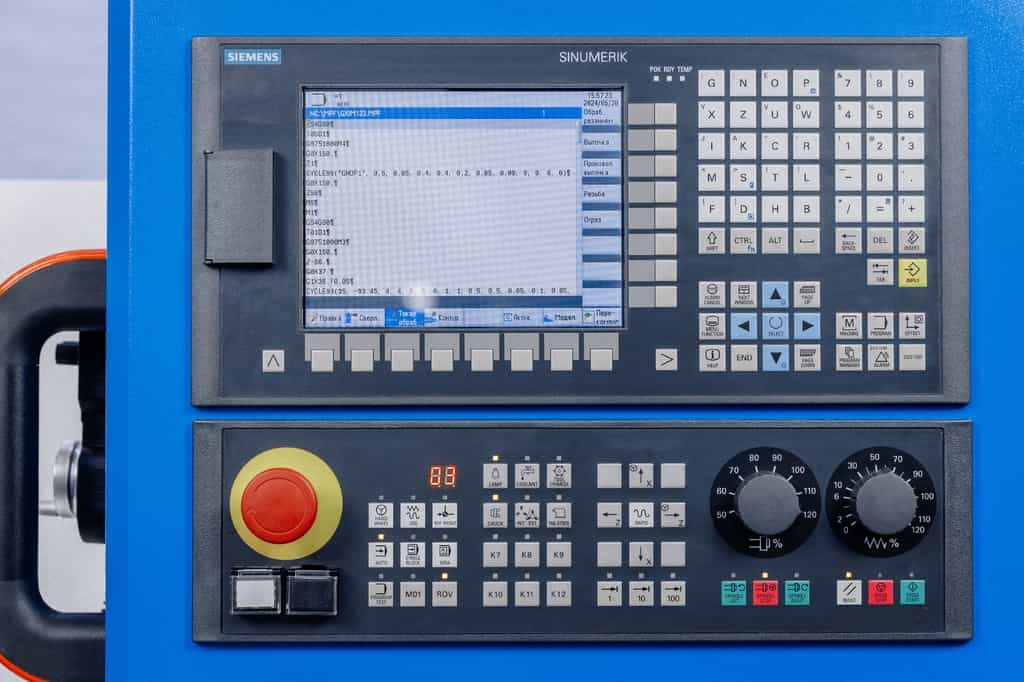

	SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды
	Приводная система SIEMENS Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SIEMENS с их идеальными динамикой и точностью. Двигатели шпинделей SIEMENS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
	МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
	НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

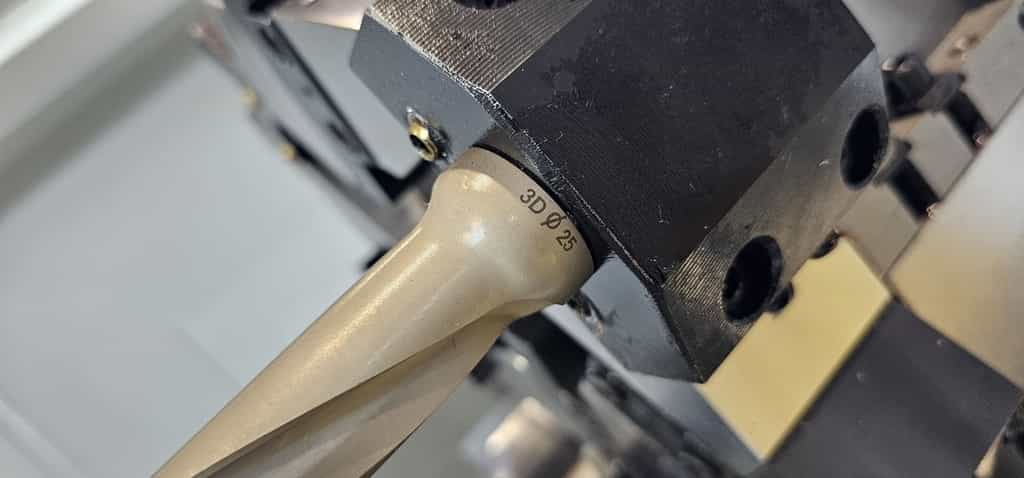

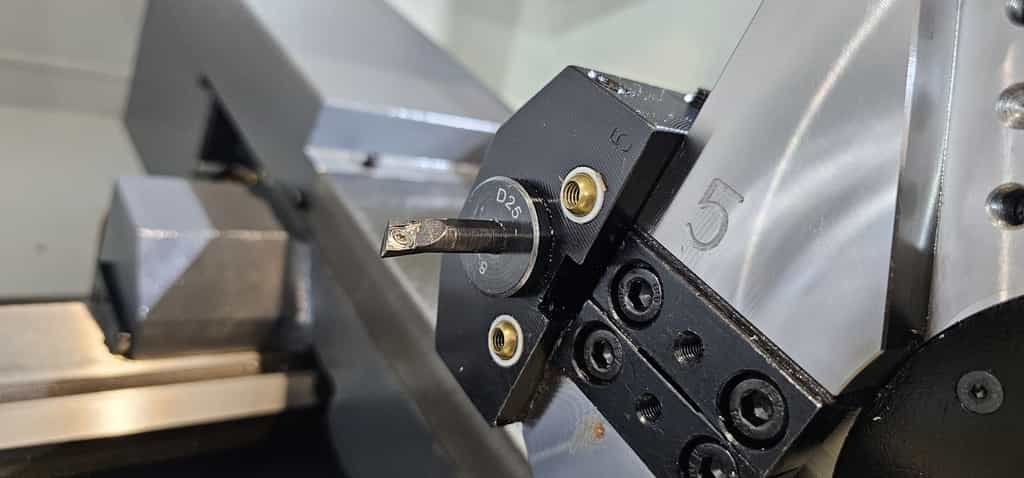

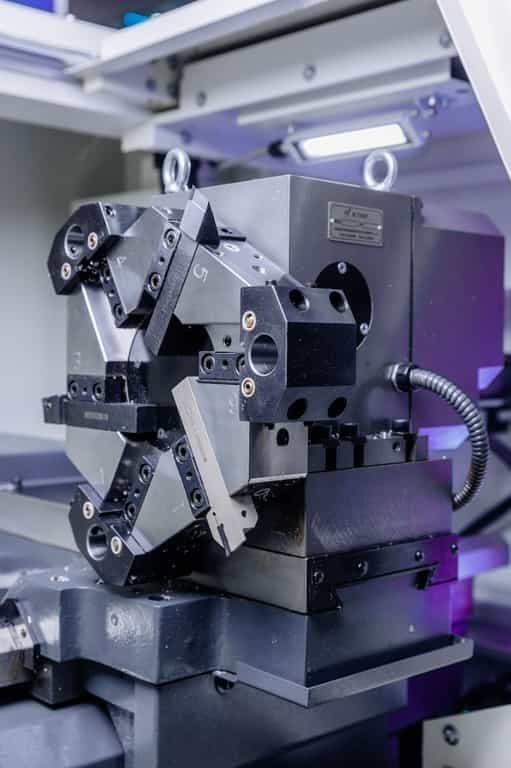

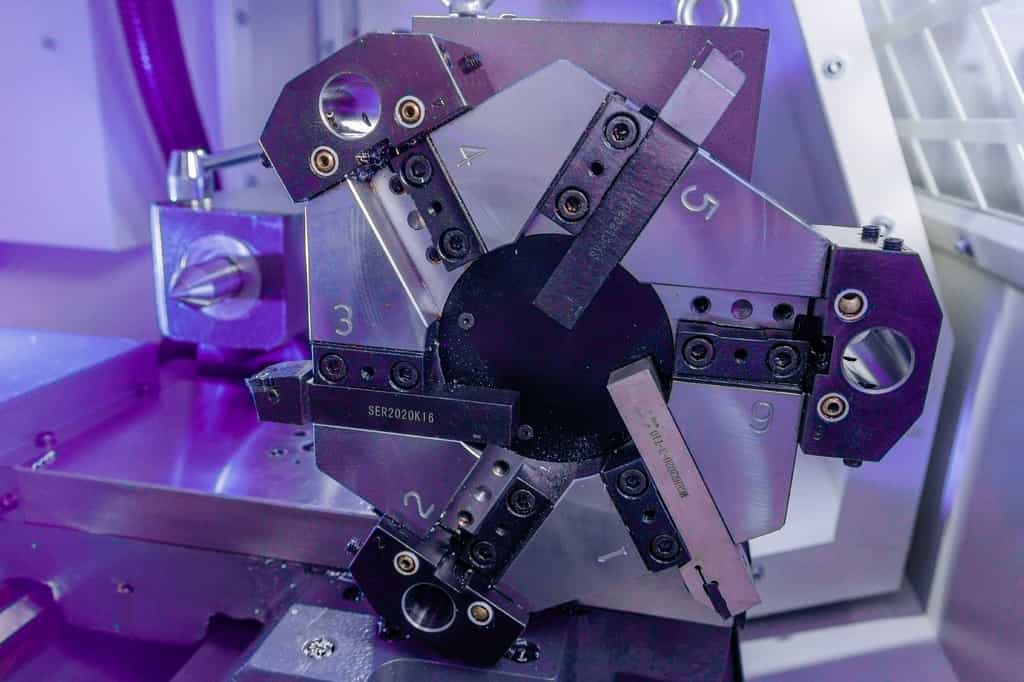

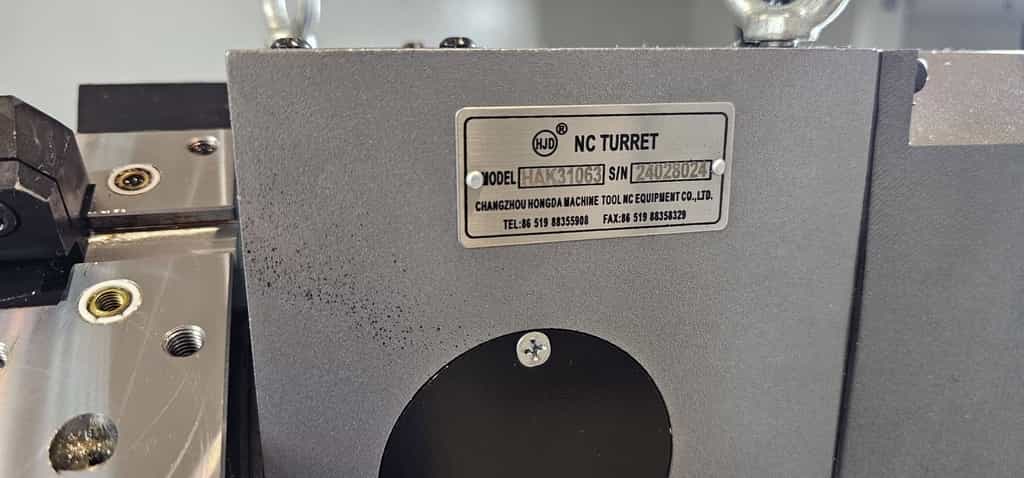

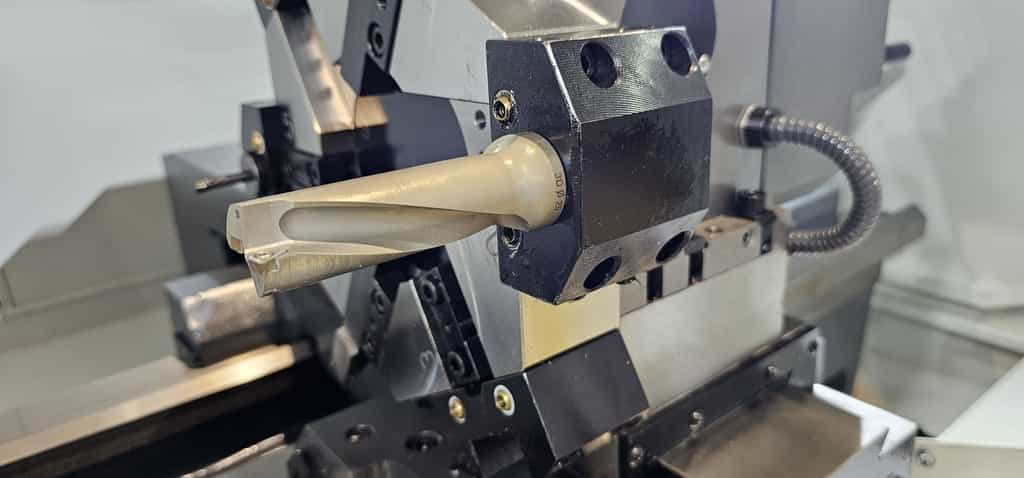

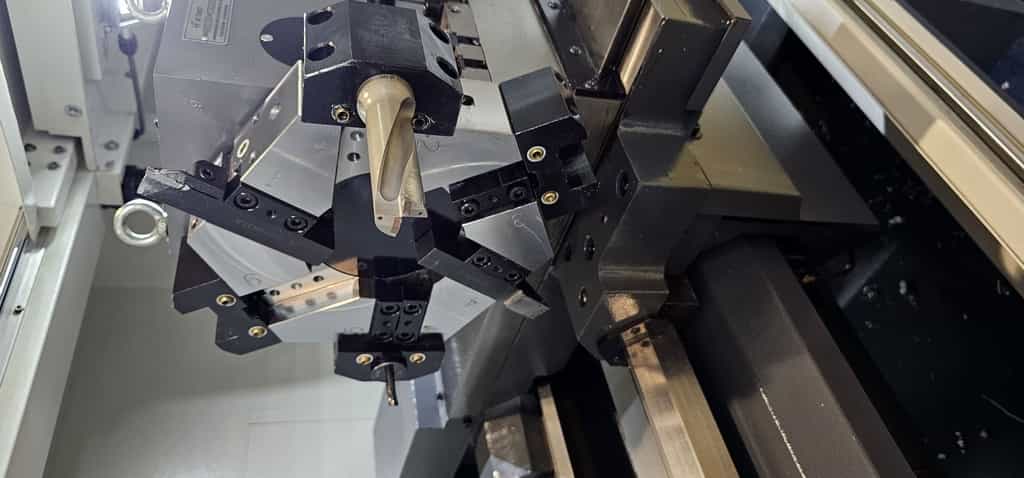

	РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.
	ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
	КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
	ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА VEICHI Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 кВт.
	ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

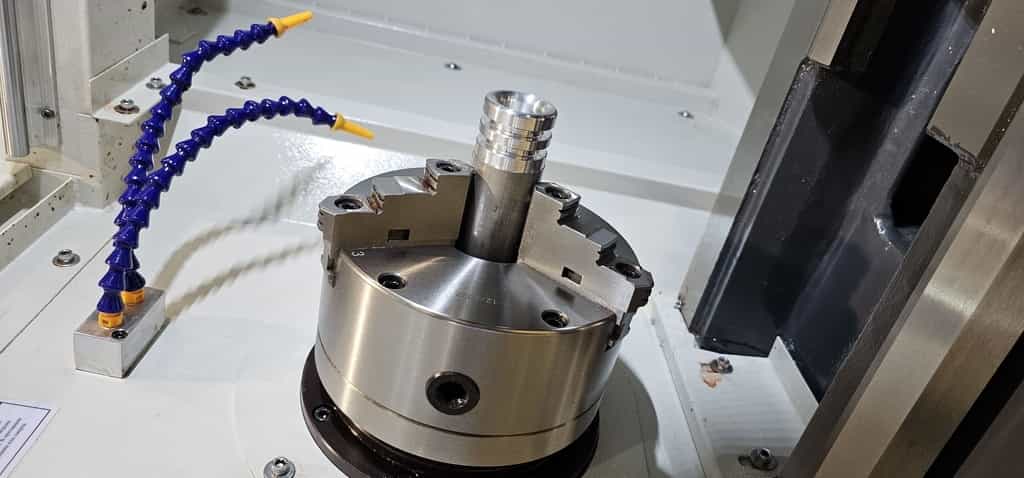

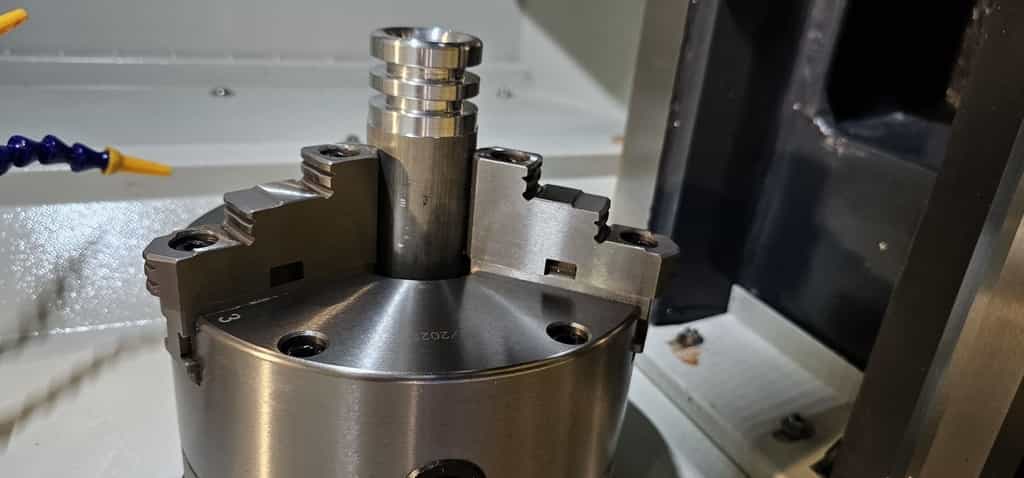

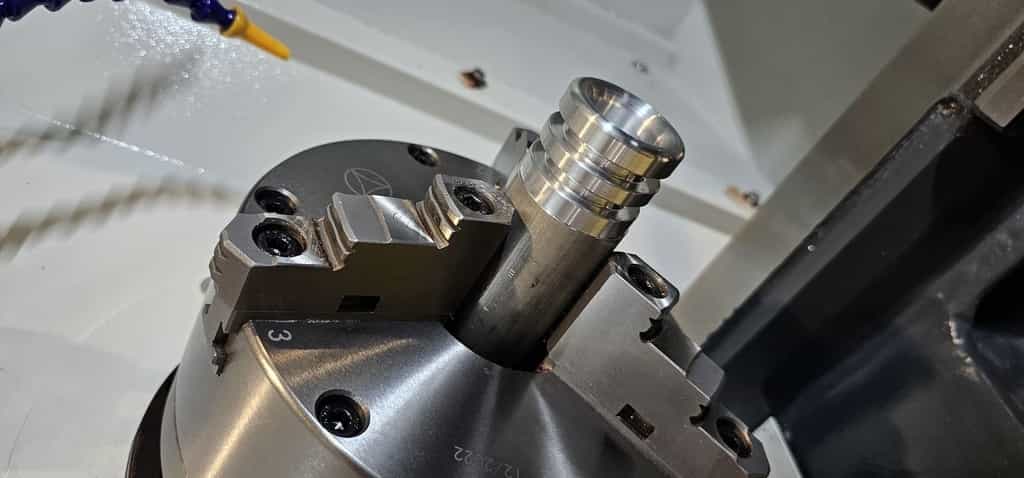

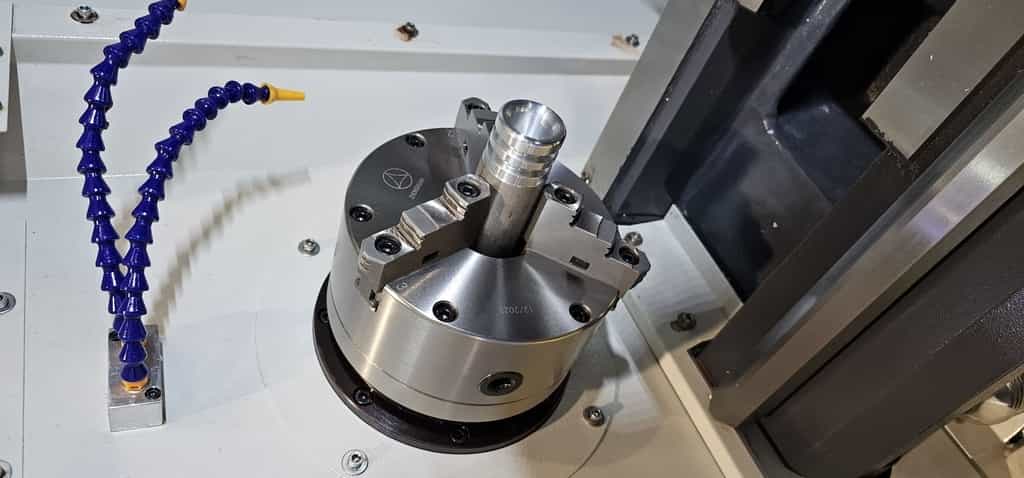

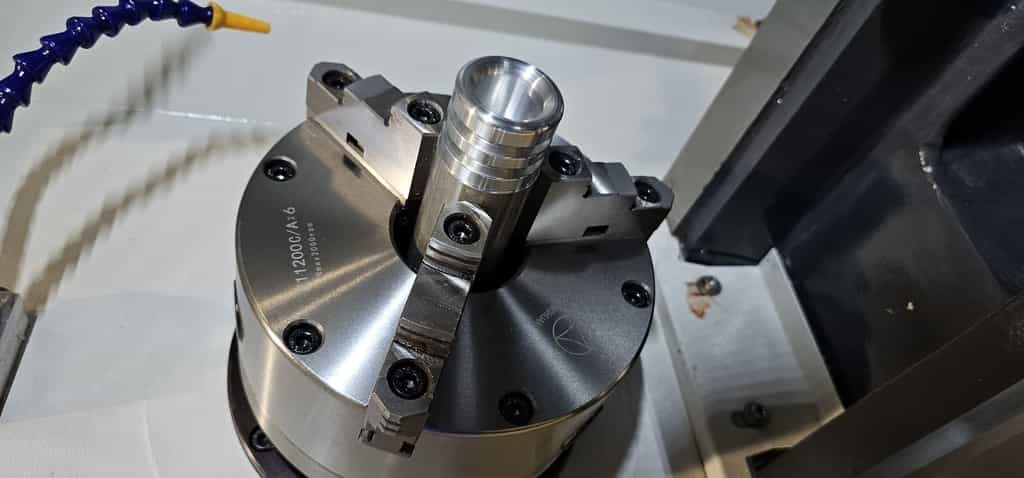

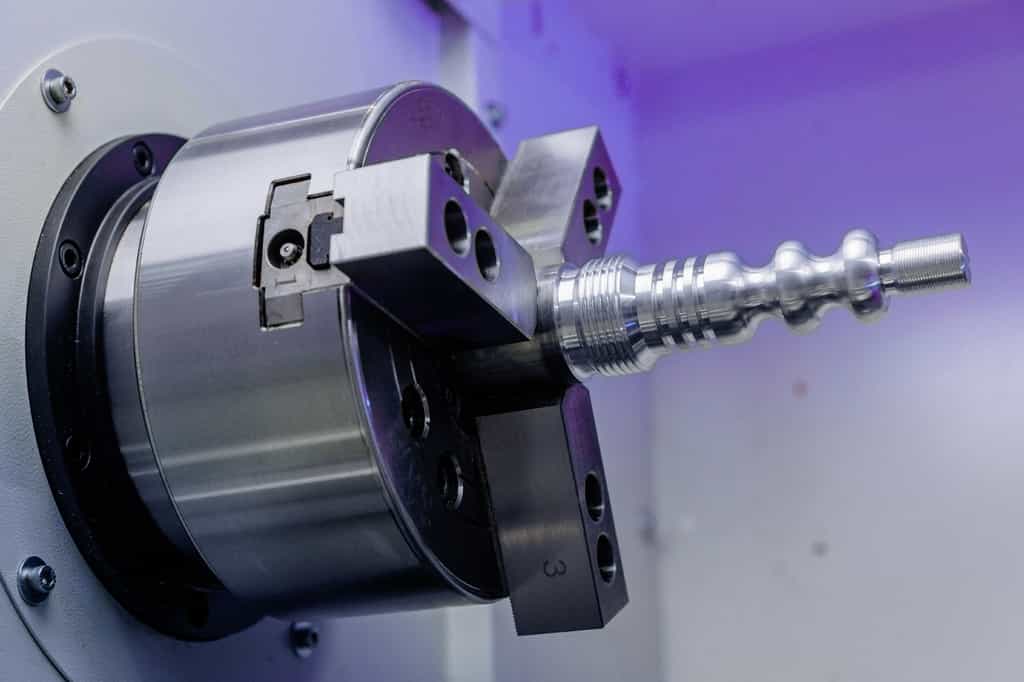

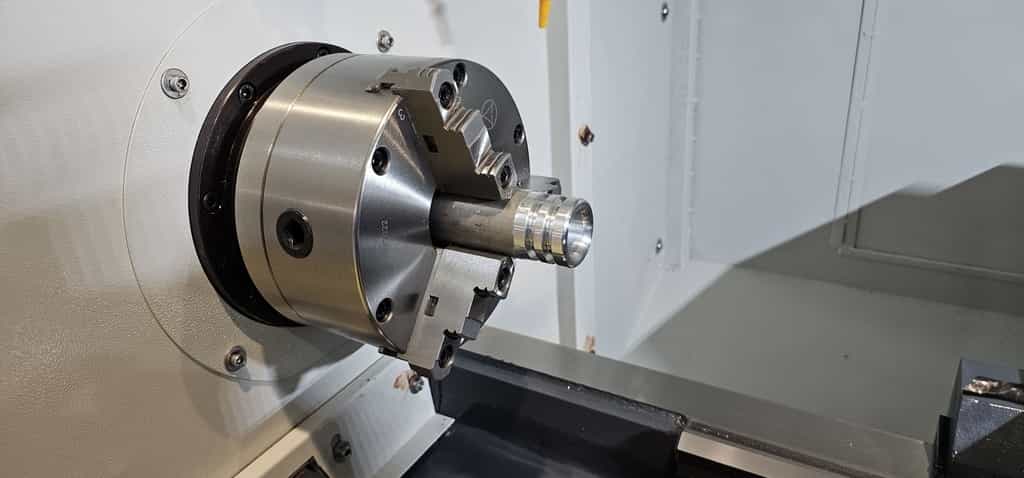

	3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

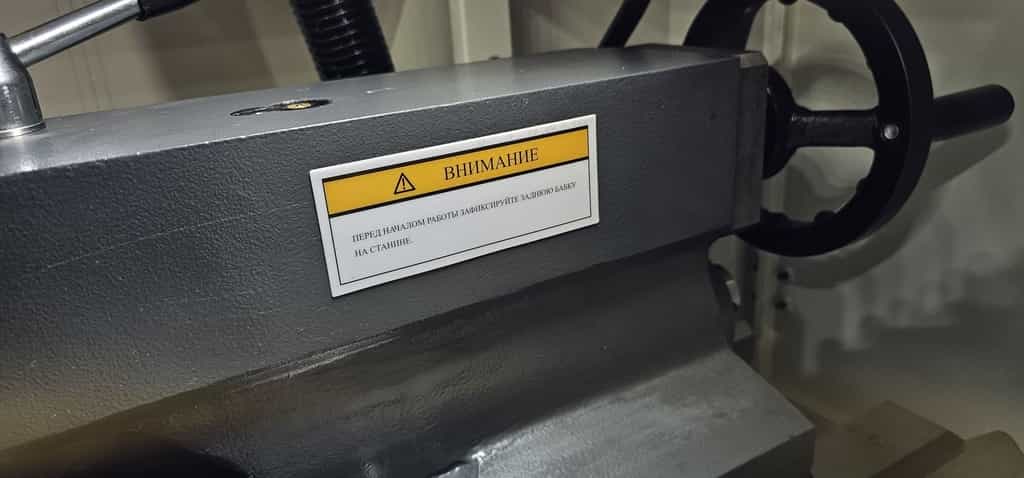

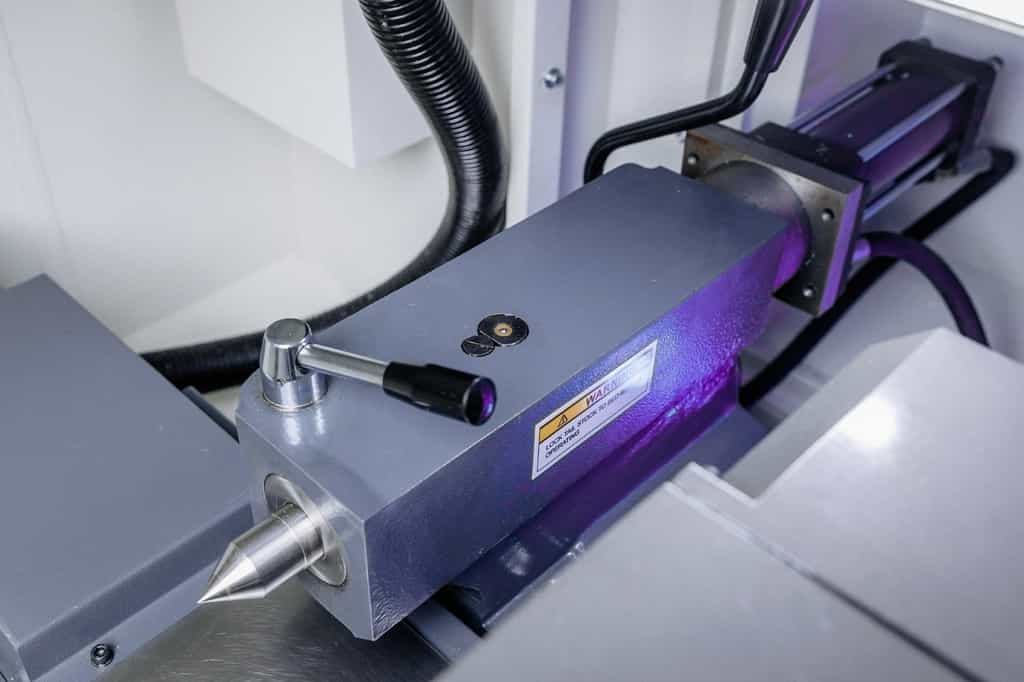

	ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обесп

• Ø обработи, мм 360
• Расстояние между центрами, мм 750
• Мощность двигателя, Вт 5.5
• Система ЧПУ SIEMENS 808DAdvanced
• Тип направляющих Скольжения
• Вес, кг 1400
