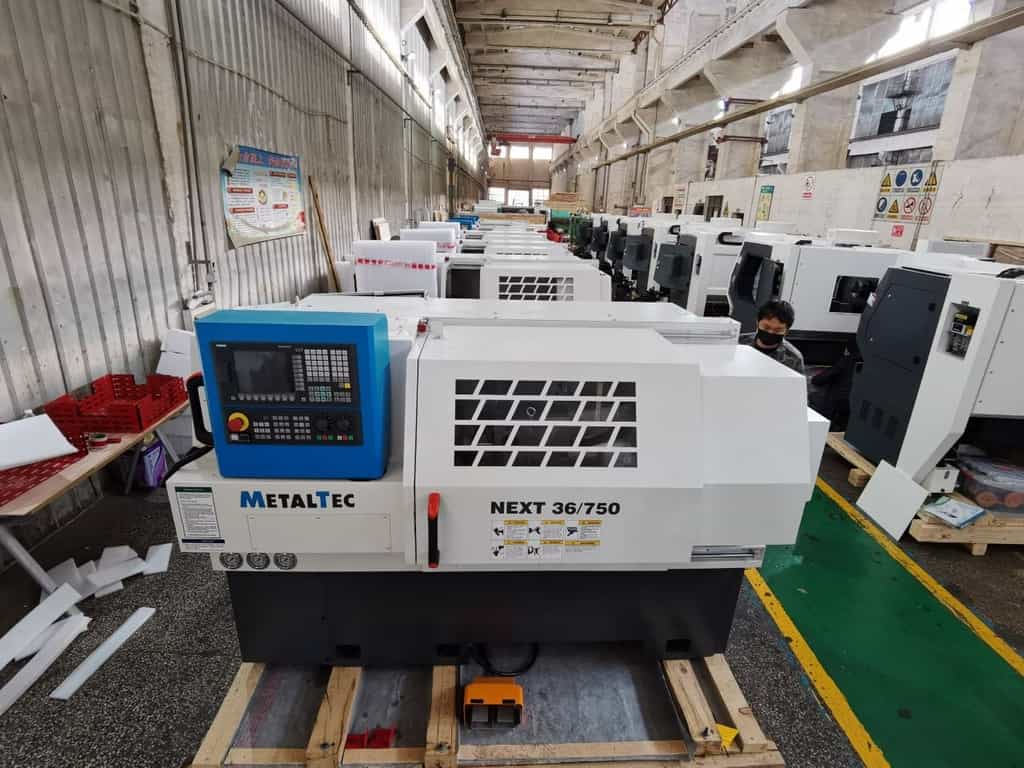

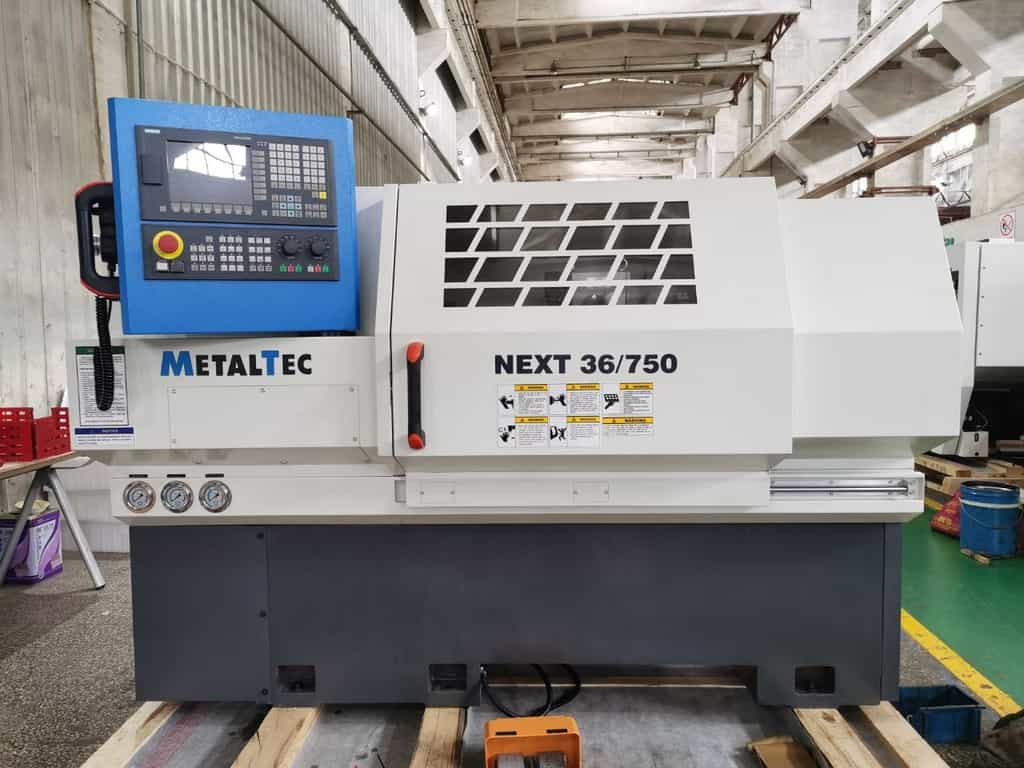

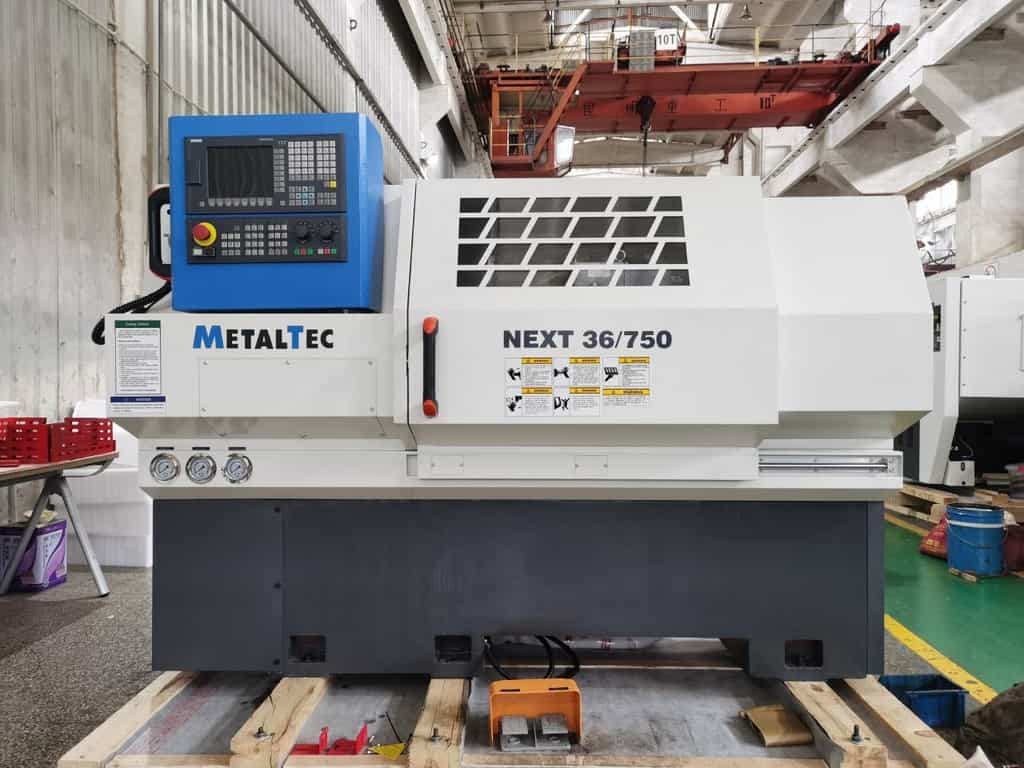

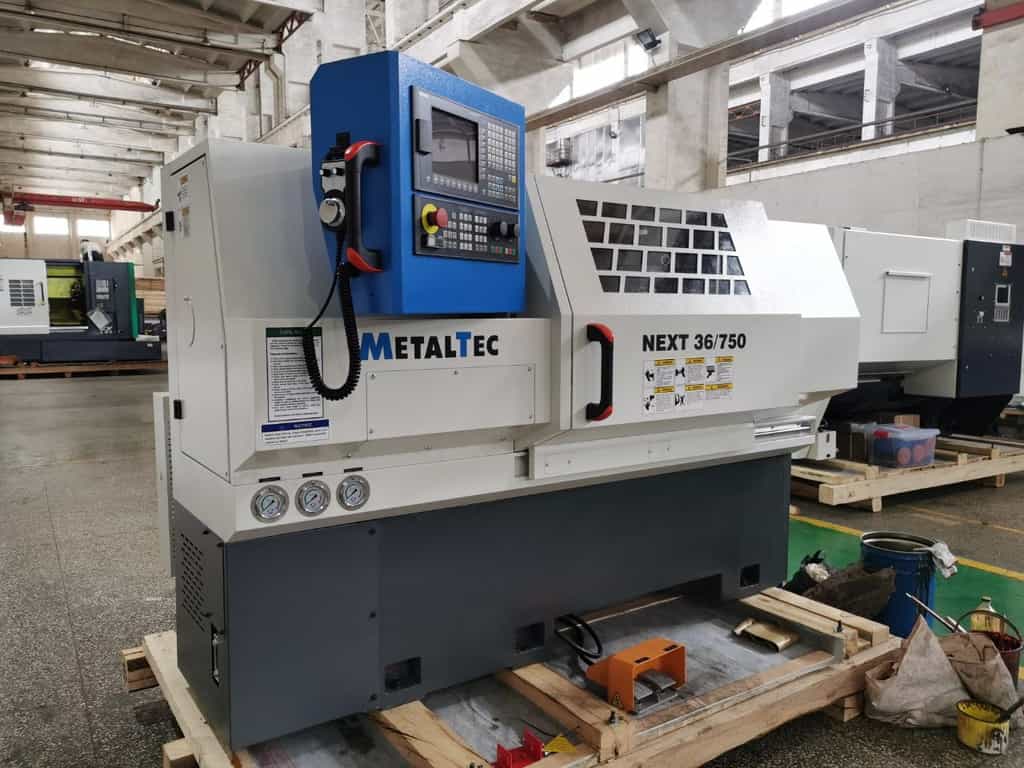

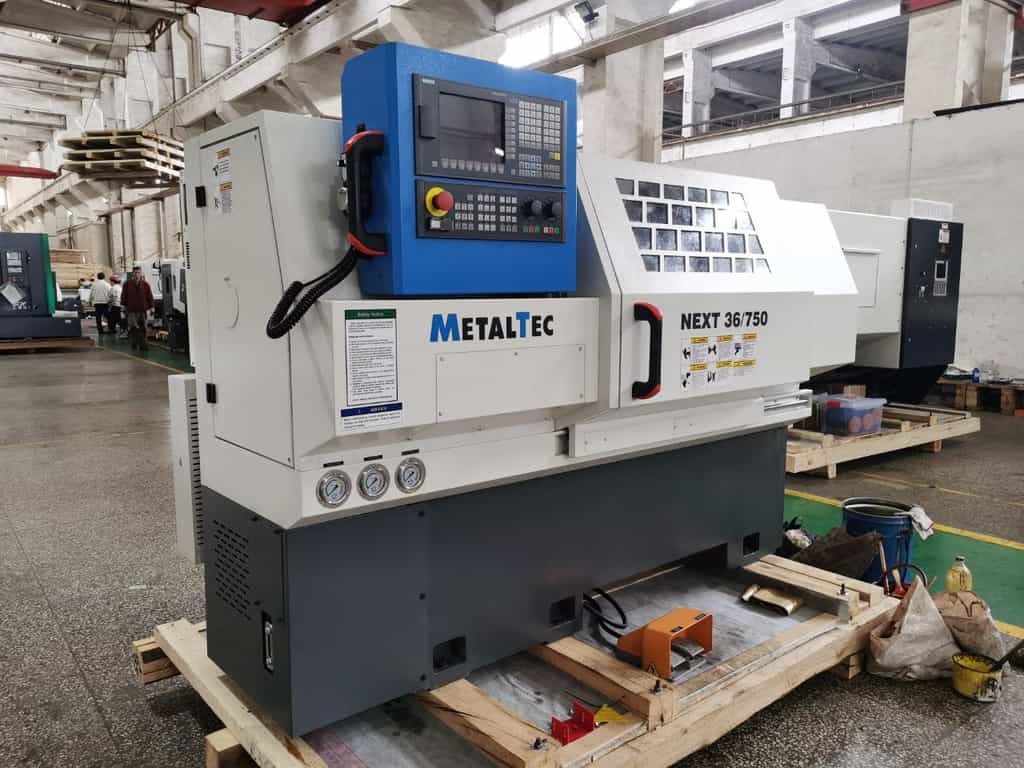

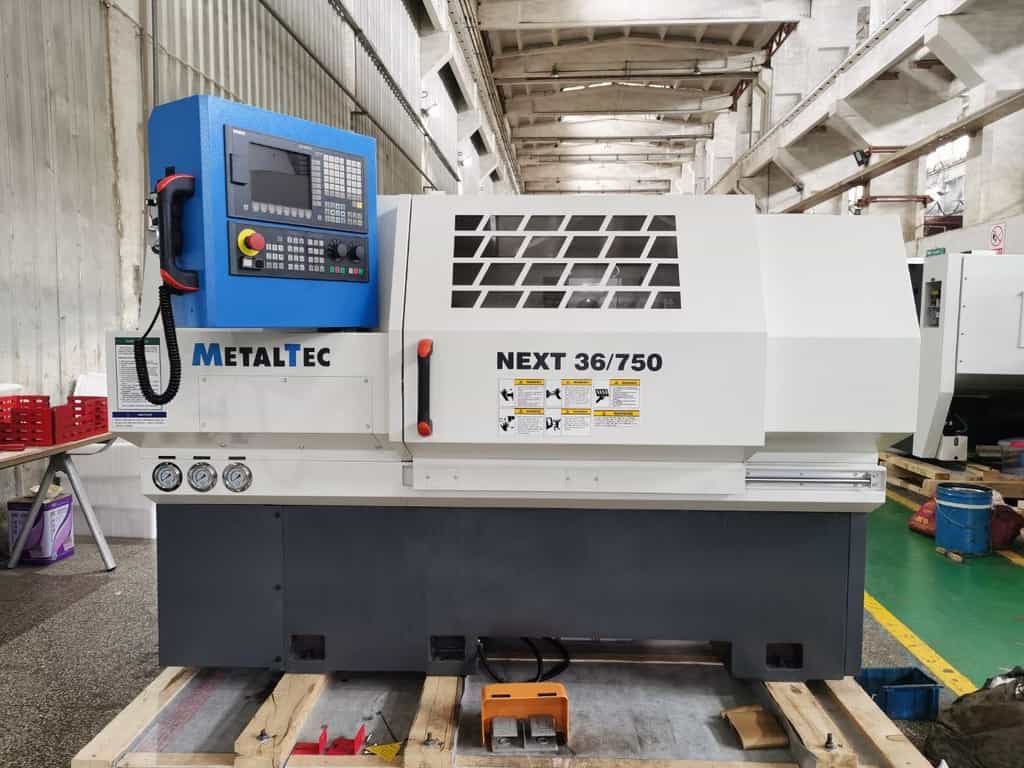

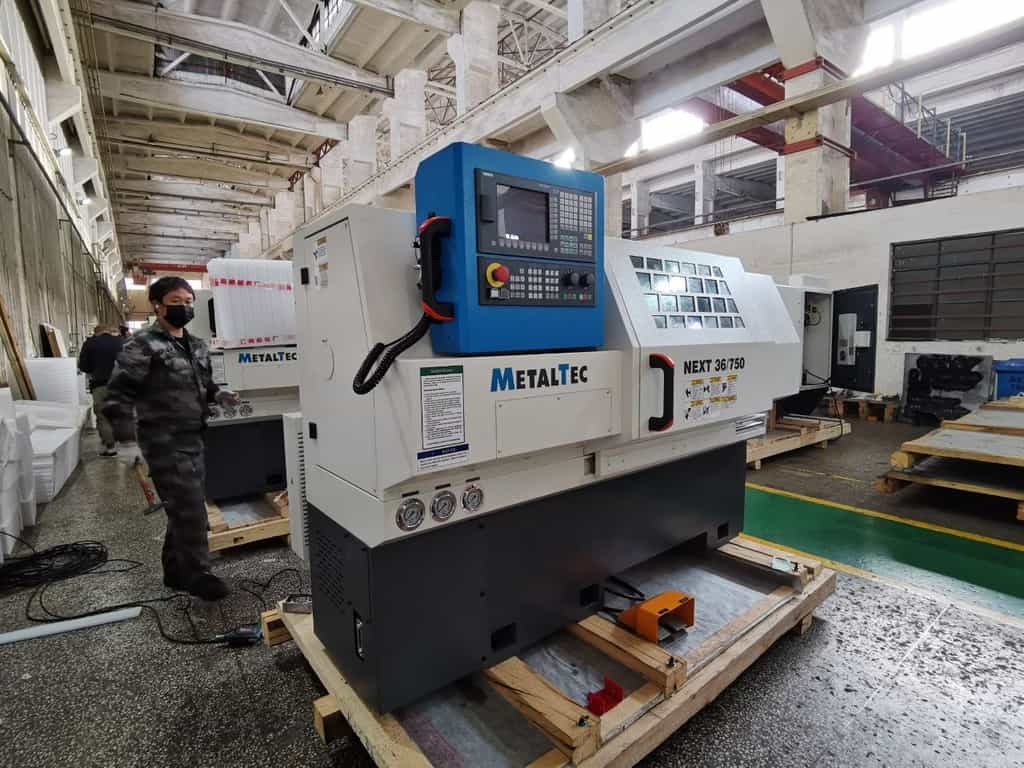

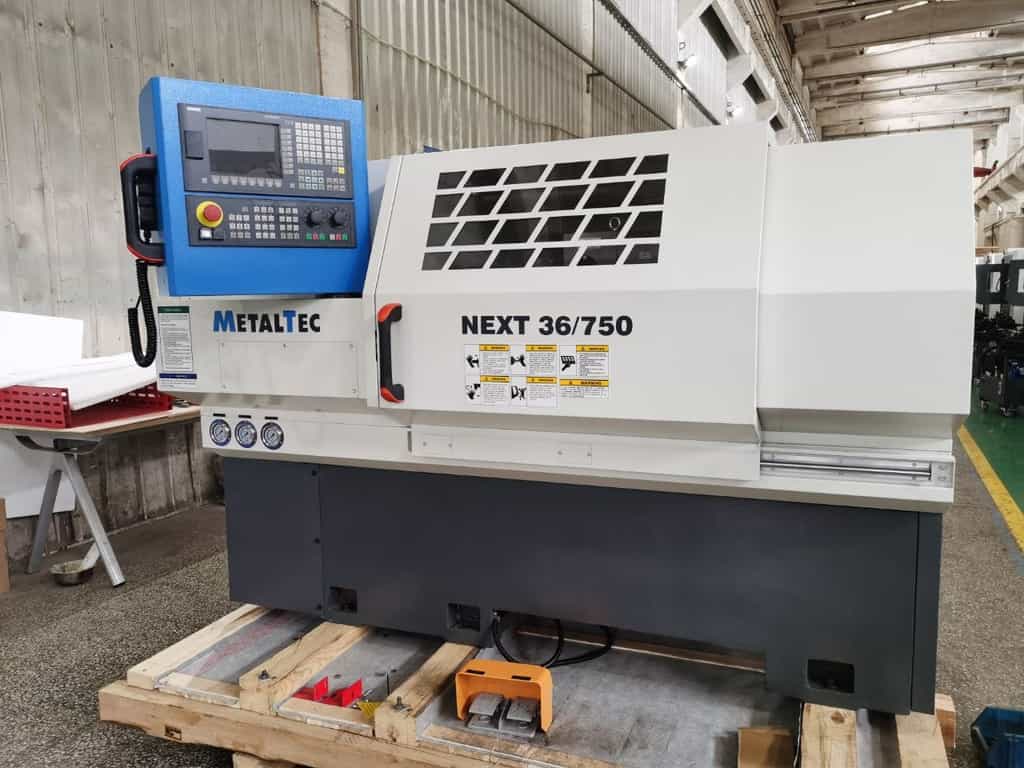

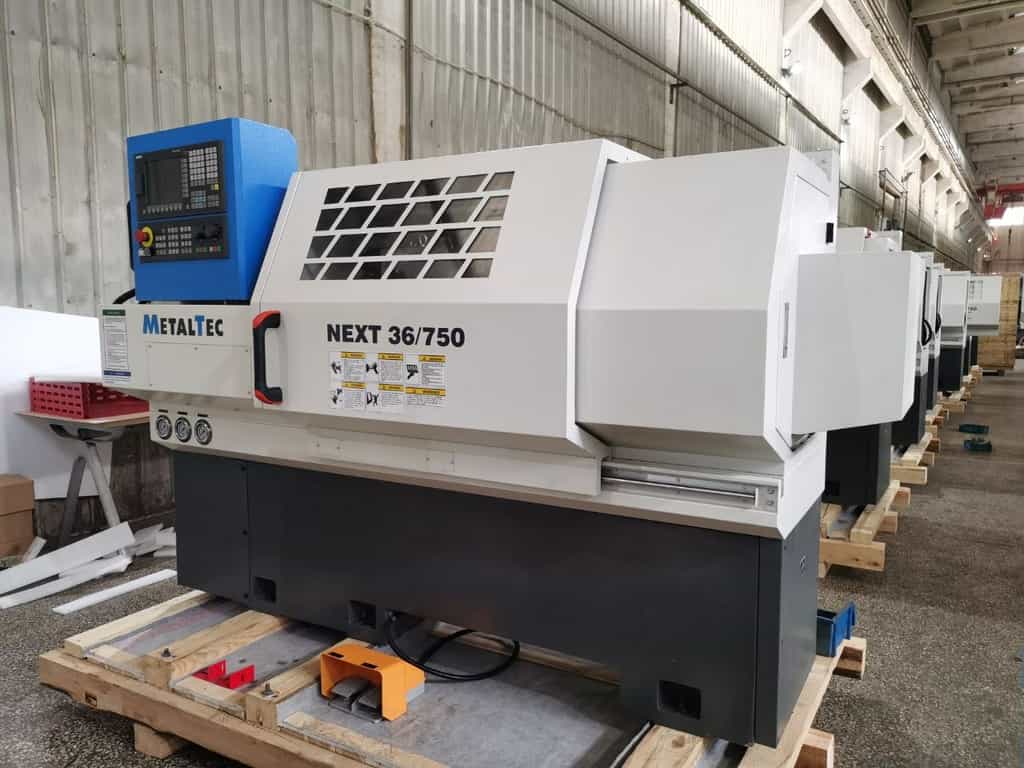

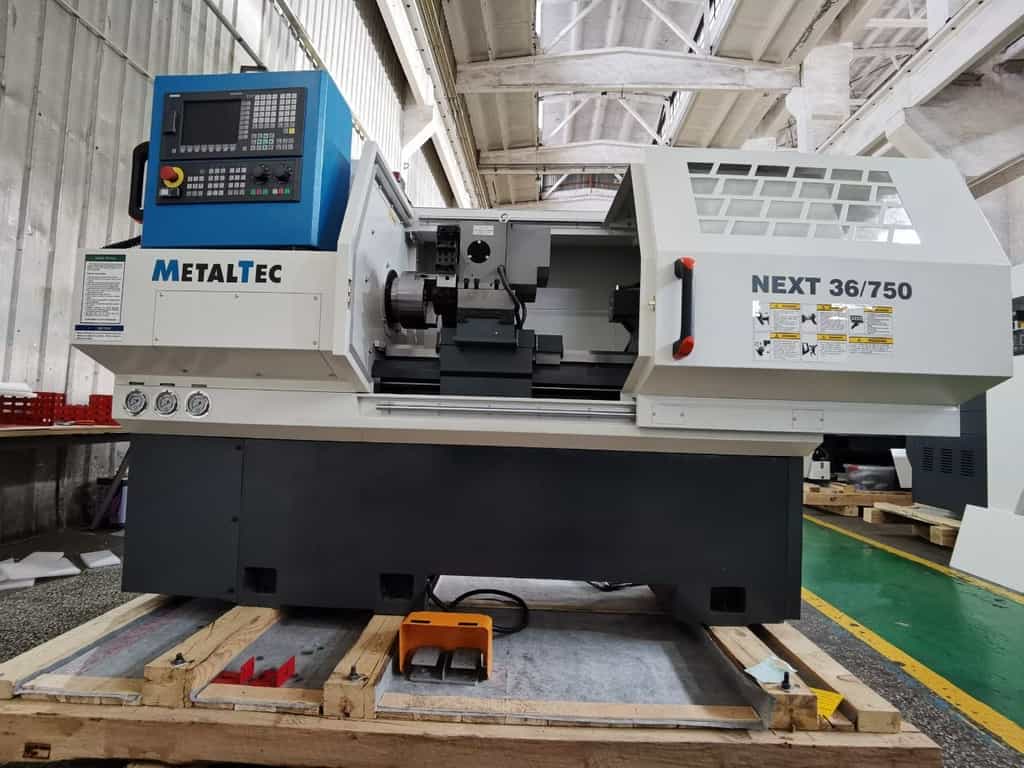

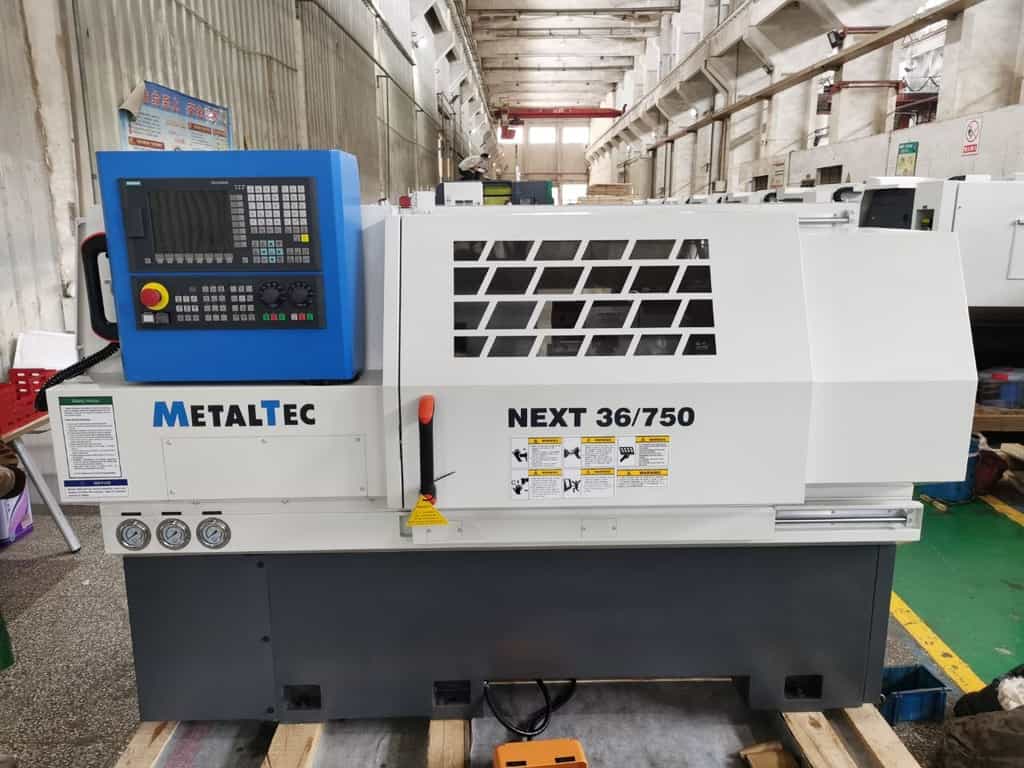

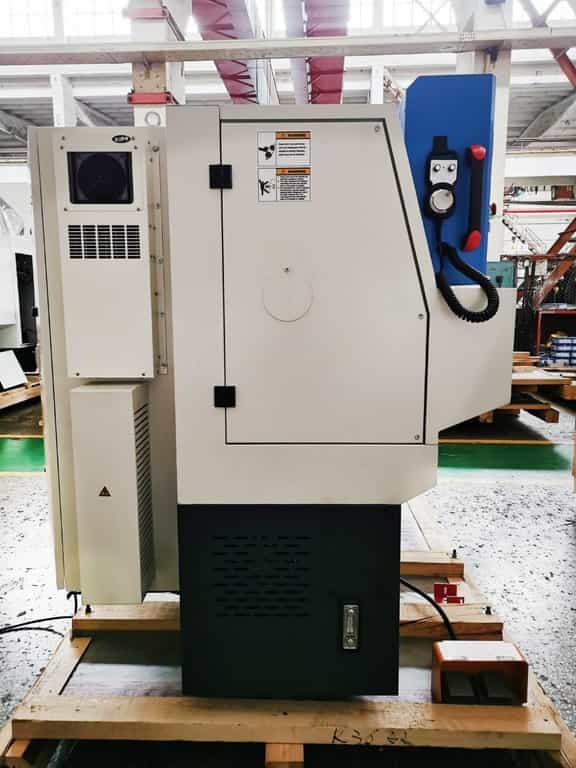

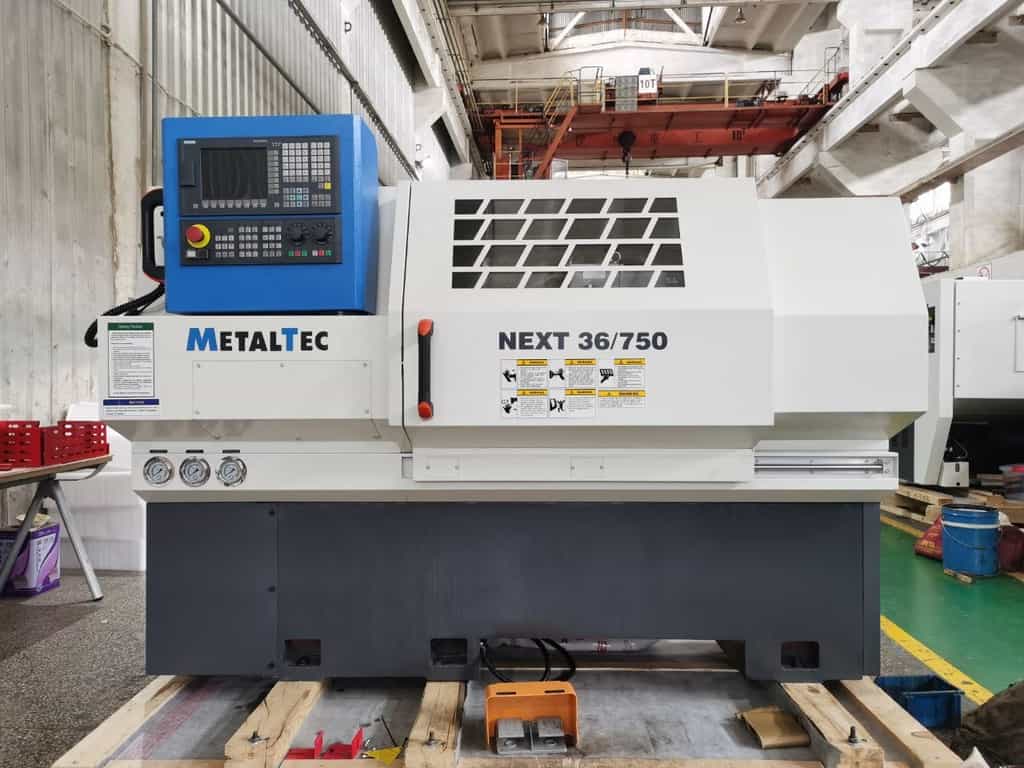

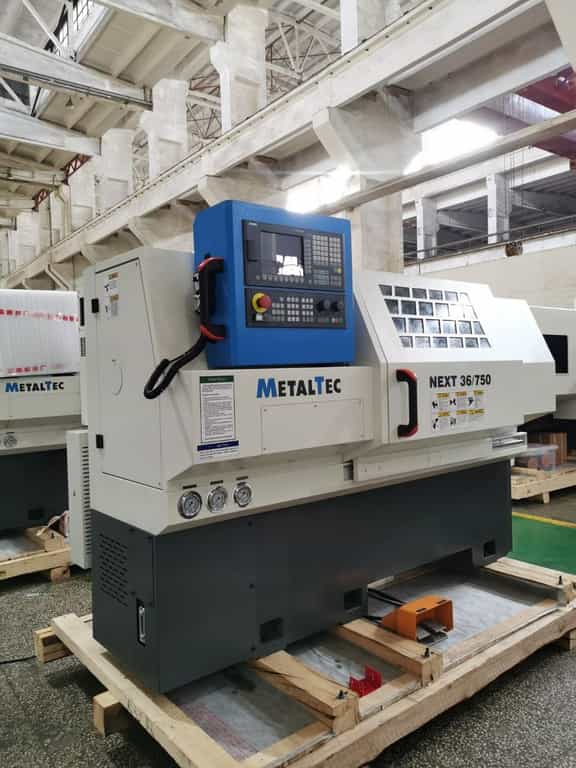

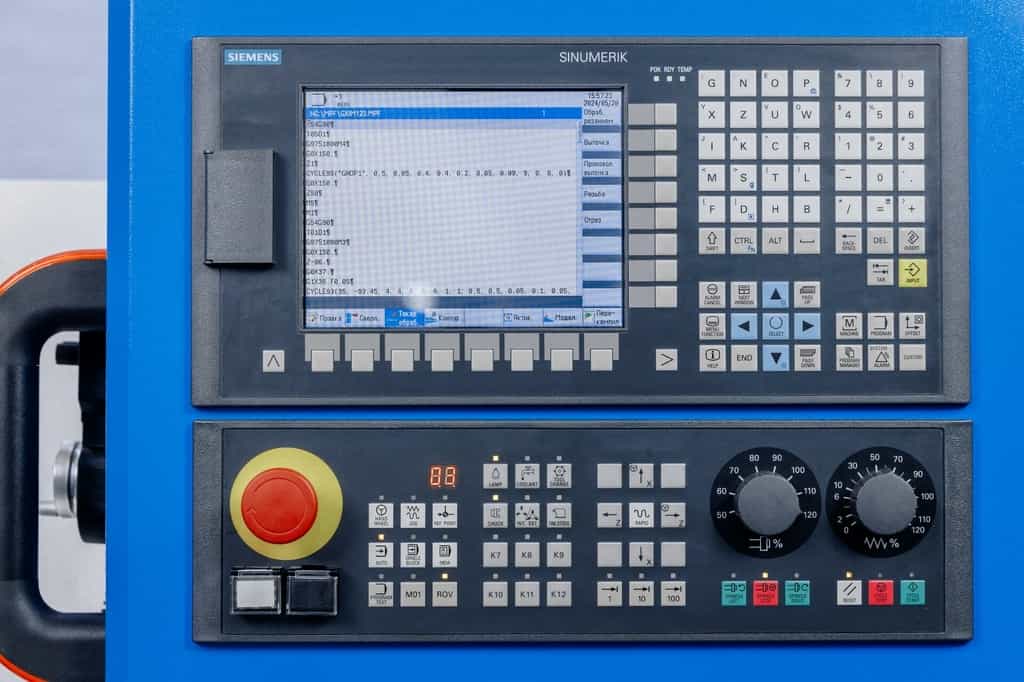

Токарный станок c ЧПУ с прямой станиной MetalTec NEXT 36x750

Технические характеристики

Модель

NEXT 36x750

Габариты обрабатываемых деталей:

Расстояние между центрами, мм

750

Макс. расстояние над станиной, мм

360

Макс. диаметр обработки над станиной (диск), мм

265

Макс. диаметр над суппортом, мм

200

Шпиндель

Макс. обороты, об/мин

35 - 2200

Отверстие шпинделя, мм

62 (49 мм после гидравлического патрона)

Торец шпинделя

A2-6

Диаметр патрона, мм

200

Перемещение суппорта

Ход по оси Х, мм

235

Ход по оси Z, мм

640

Обрабатываемая заготовка (вал), мм

470 (при 6-ти поз. голове)

X / Z ускоренное перемещение, м/мин

6 / 12

Диаметр ШВП по осям X и Z, мм

25 / 50

Инструментальный резцедержатель

Тип

электрический 6-ти позиционный резцедержатель

Количество инструмента, шт.

6

Прямоугольный блок, мм

20 x 20 (3 шт.)

Блок для расточного инструмента, мм

Ø 32 (3 шт.)

Задняя бабка

Тип

гидравлическая

Макс. перемещение, мм

127

Конус

MT4

Двигатель

Мощность двигателя, кВт

5,5 / 7,5

Номинальный / макс. выходной крутящий момент шпинделя

70 / 96

Насос СОЖ, Вт

200

Параметры точности

Точность обработки

IT6

Округлость обрабатываемой детали, мм

0,004

Цилиндрическая степень обработки заготовки, мм

0,024 / 300

Плоскостность обрабатываемой заготовки, мм

0,02 / Ø300

Шероховатость поверхности обрабатываемых деталей, мм

Ra1.6μm

Точность позиционирования по оси X, мм

0,031

Точность позиционирования по оси Z, мм

0,032

Повторяемость по оси X, мм

0,008

Повторяемость по оси Z, мм

0,010

Габаритные размеры

Длина, мм

2310

Ширина, мм

1200

Высота, мм

1650

Вес, кг

1400

Габаритные размеры в упаковке

Длина, мм

2560

Ширина, мм

1500

Высота, мм

2000

Вес, кг

1500

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему

конструкция имеет практически неограниченный запас прочности.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью

и жесткостью. В нормальных условиях эксплуатации не требуют специального технического

обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя

высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

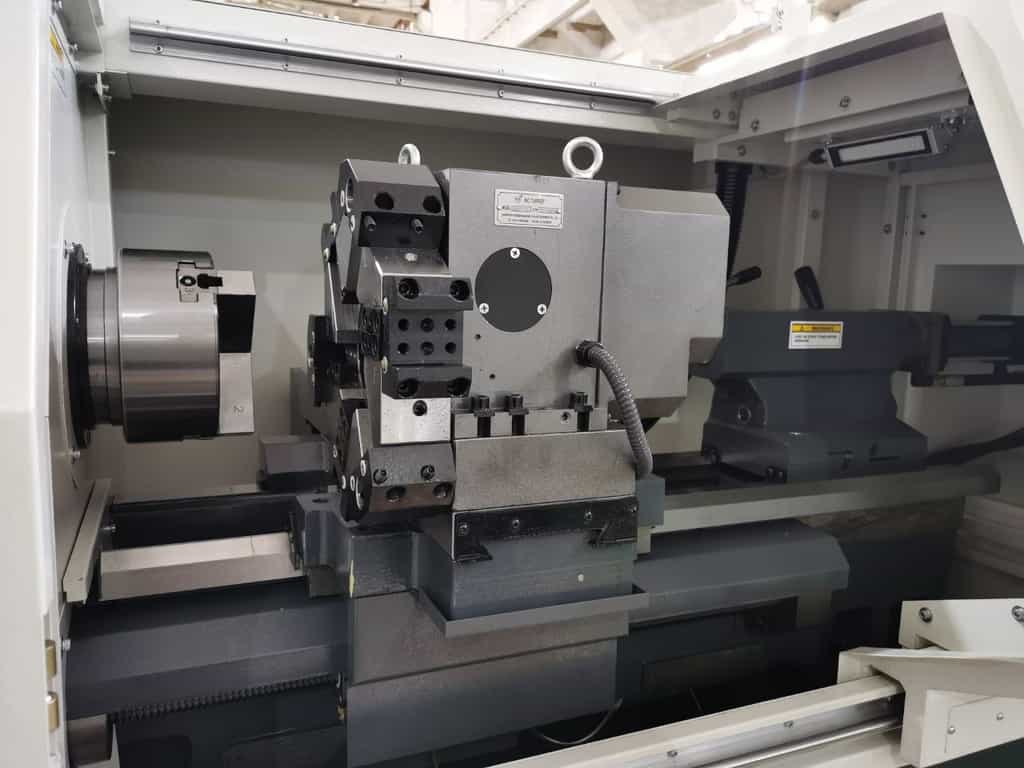

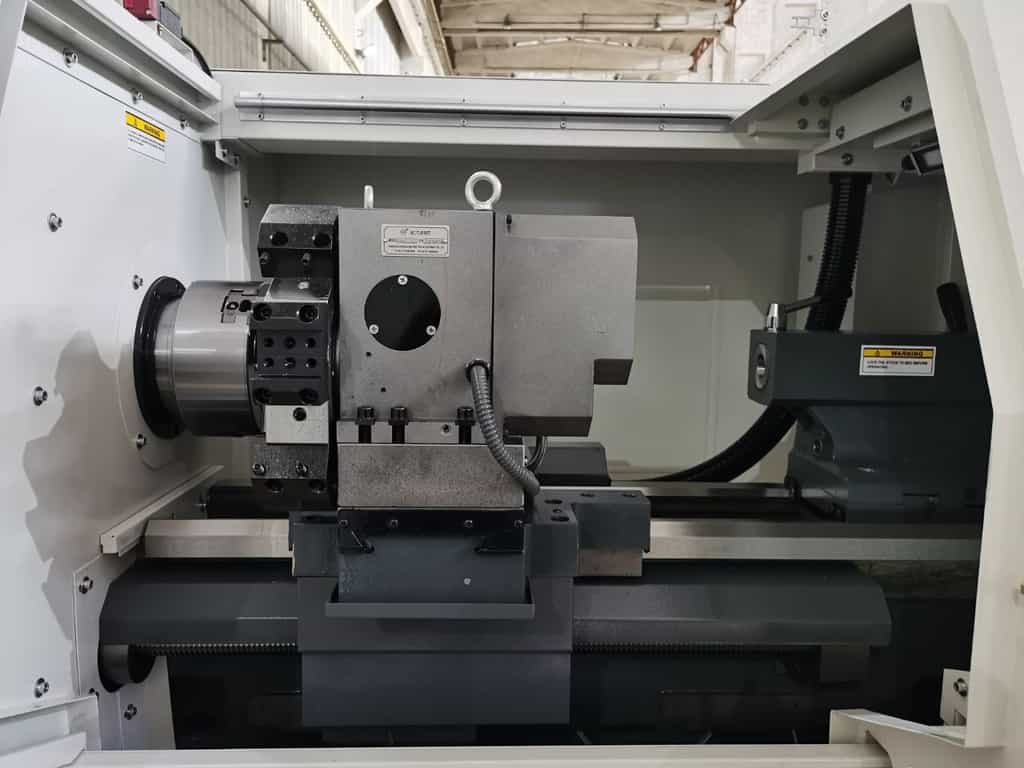

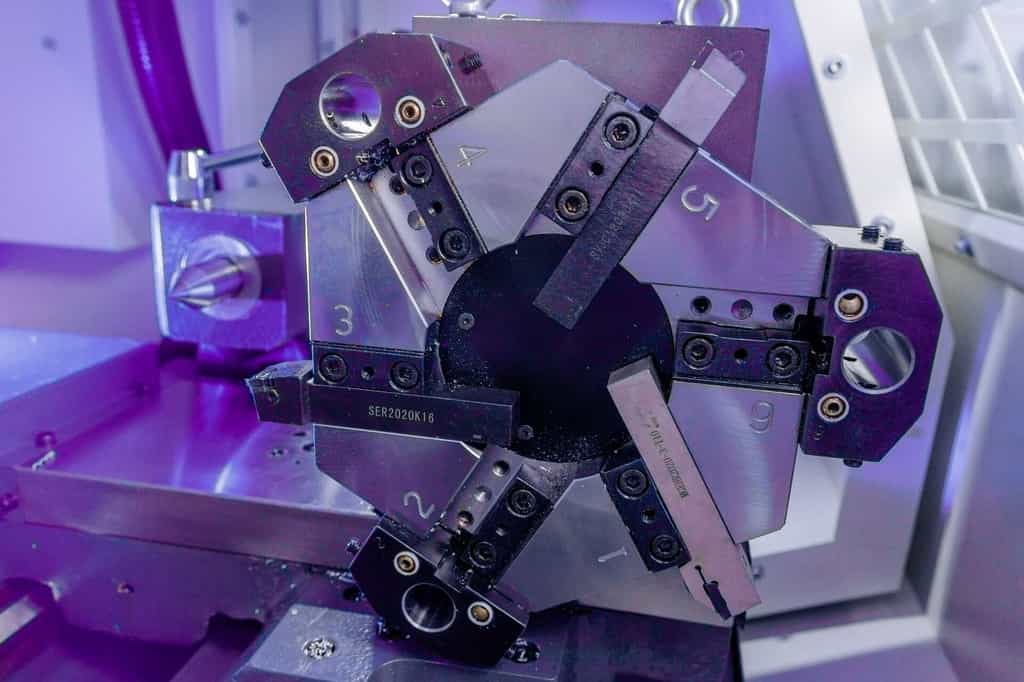

6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и

быстрой переустановке резца в нужную позицию.

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить

механические, гидравлические и цанговые патроны, что обеспечивает универсальные

возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в

сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные

и осевые нагрузки.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно

распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и

жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и

при импульсной подаче.

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность электродвигателя главного привода – 5,5 / 7,5 кВт.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ.

С помощью ШВП осуществляется движение рабочего модуля станка – инструментального

блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность

и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке),

плавное перемещение инструментального блока и его длительный срок службы.

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и

пневматическим зажимом.

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА

Станок поставляется с задней бабкой с гидравлическим приводом.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

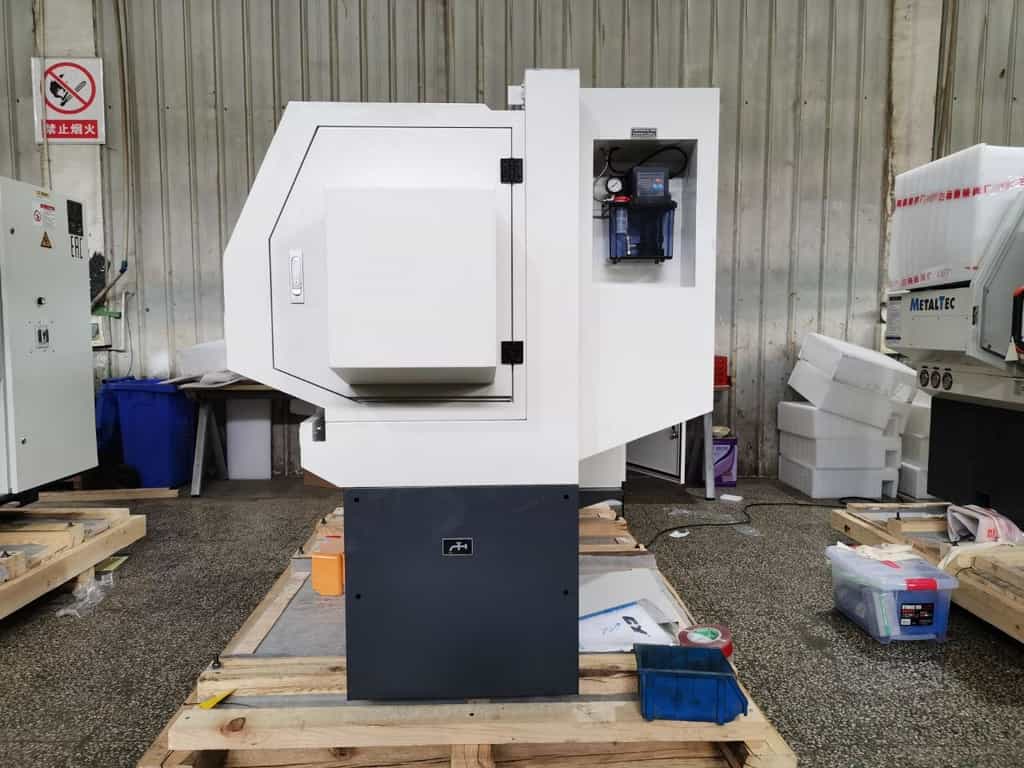

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.
