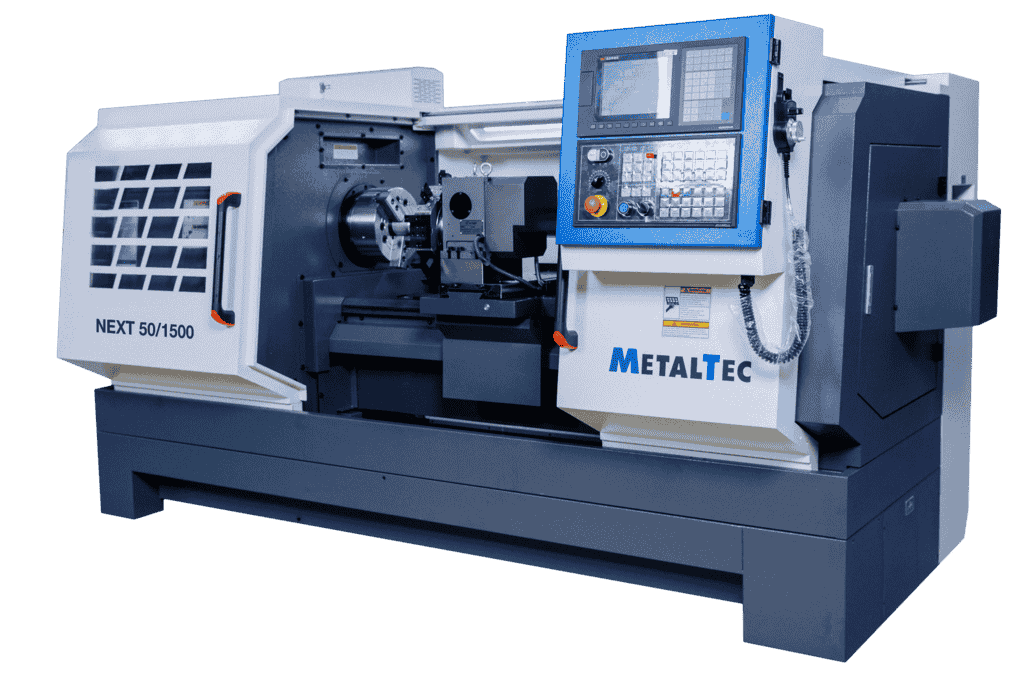

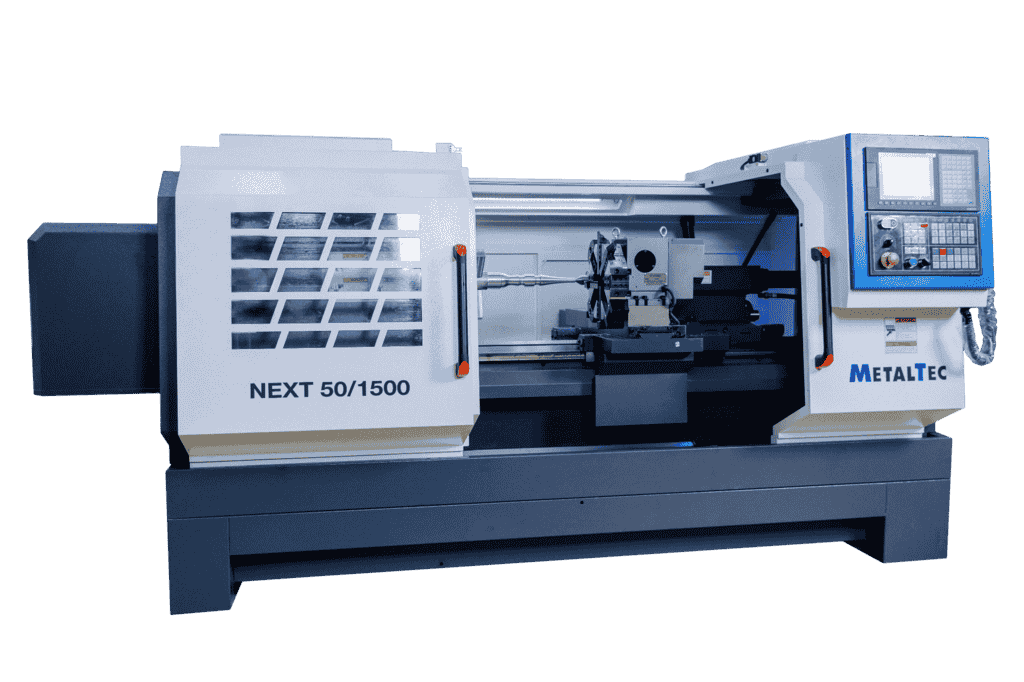

Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50х1500 (KND)
Артикул: met12265
Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1500 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 50x1500 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлический привод пиноли задней бабки
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Технические характеристики |
|
|
Расстояние между центрами, мм |
1500 |
|
Макс. расстояние над станиной, мм |
500 |
|
Макс. диаметр над станиной, мм |
390 |
|
Макс. диаметр над суппортом, мм |
290 |
|
Макс. обороты, об/мин |
35 - 1600 |
|
Отверстие шпинделя, мм |
105 мм (обрабатываемый пруток max. 82мм) |
|
Торец шпинделя |
A2-8 |
|
Диаметр патрона, мм |
300 |
|
Ход по оси Х, мм |
290 |
|
Ход по оси Z, мм |
1420 |
|
Обрабатываемая заготовка (вал), мм |
1770 |
|
X / Z ускоренное перемещение, м/мин |
6 / 12 |
|
Тип |
электрический 8-ми позиционный резцедержатель |
|
Количество инструмента, шт. |
8 |
|
Прямоугольный блок, мм |
25 x 25 (3 шт.) |
|
Блок для расточного инструмента, мм |
Ø 25 (3 шт.) |
|
Привод пиноли |
гидравлический |
|
Макс. перемещение, мм |
150 |
|
Конус |
MT5 |
|
Мощность двигателя, кВт |
15 / 18 |
|
Насос СОЖ, Вт |
350 |
|
Точность обработки |
IT6 |
|
Округлость обрабатываемой детали, мм |
0,004 |
|
Цилиндрическая степень обработки заготовки, мм |
0,024 / 300 |
|
Плоскостность обрабатываемой заготовки, мм |
0,020 / Ø300 |
|
Шероховатость поверхности обрабатываемых деталей, мм |
Ra1.6μm |
|
Точность позиционирования по оси X, мм |
0,031 |
|
Точность позиционирования по оси Z, мм |
0,032 |
|
Повторяемость по оси X, мм |
0,008 |
|
Повторяемость по оси Z, мм |
0,013 |
|
Тип станины |
горизонтальная |
|
Длина, мм |
3600 |
|
Ширина, мм |
1700 |
|
Высота, мм |
1700 |
|
Вес, кг |
2750 |
|
Длина, мм |
4000 |
|
Ширина, мм |
2000 |
|
Высота, мм |
2200 |
|
Вес, кг |
3250 |
Конструктивные особенности
  |
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |
8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
  |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 50х2000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем VEICHI. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 15/18 кВт. |
  |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 300 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
  |
ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Станок поставляется с задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
