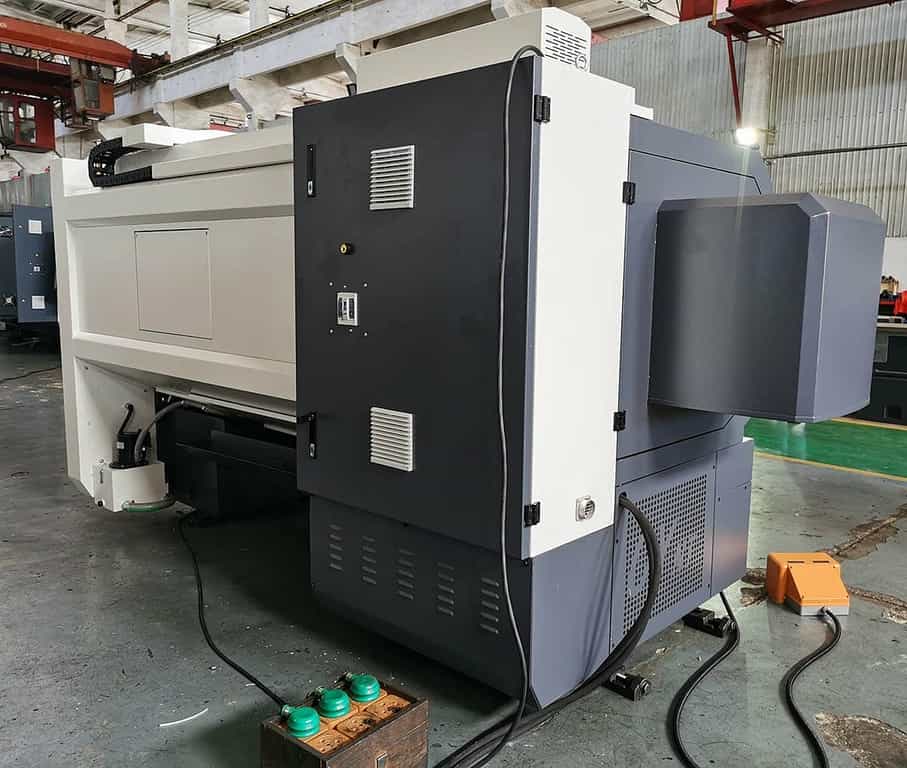

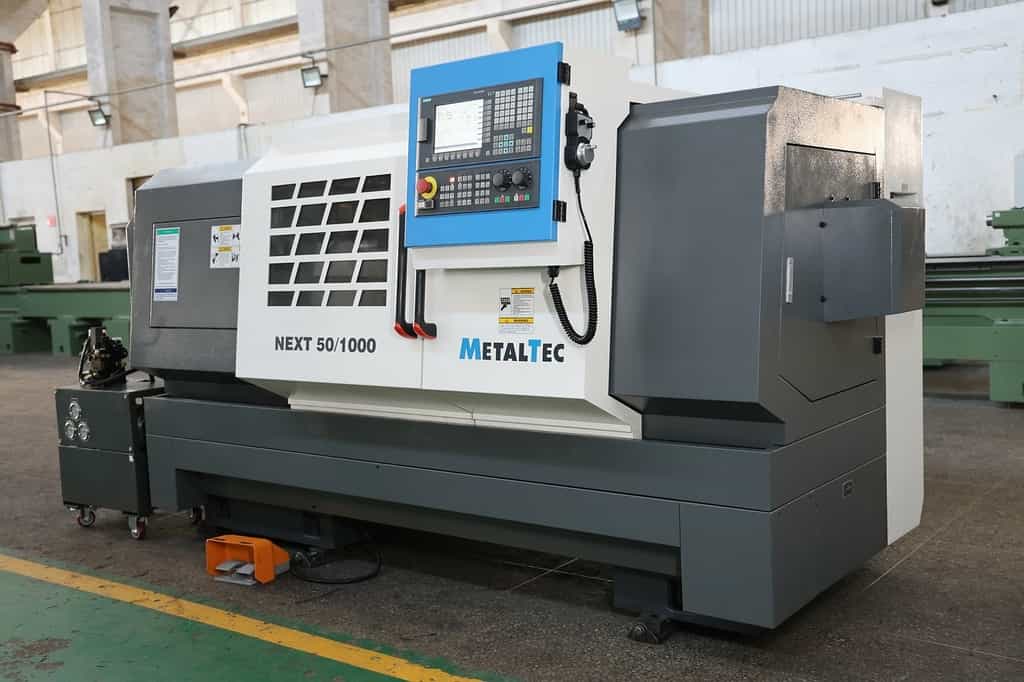

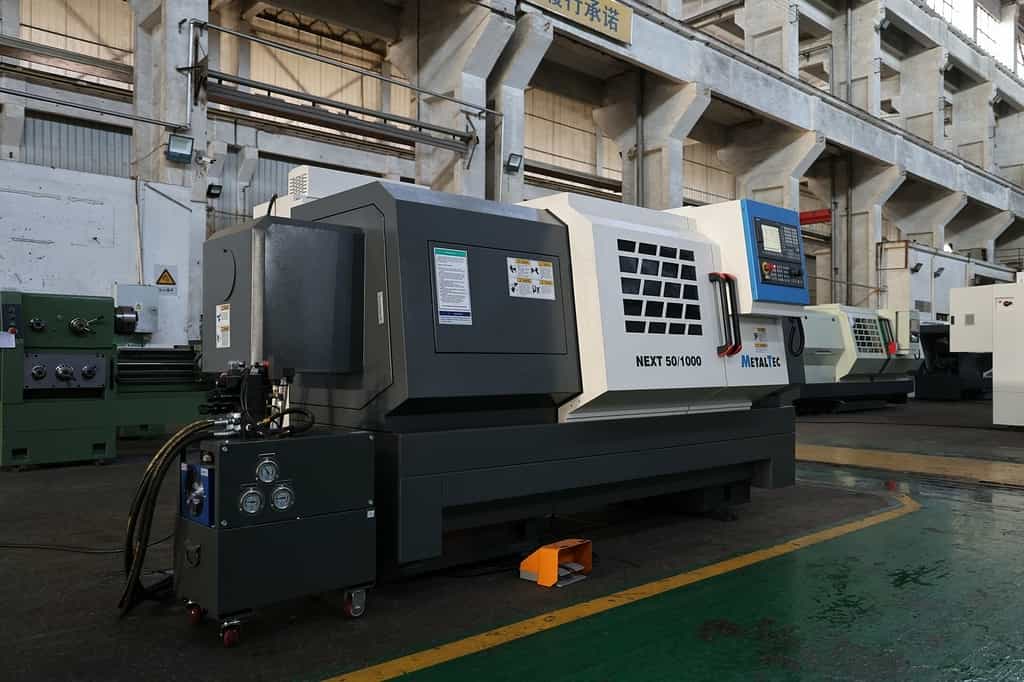

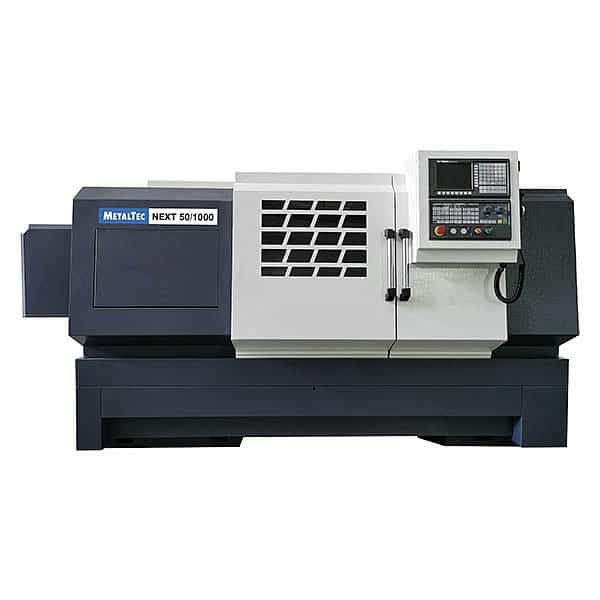

Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50x1000 (Fanuc)
Артикул: met11822
MetalTec NEXT 50x1000 - это идеальное оборудование для производства деталей с высокой точностью, таких как втулки, валы, фланцы и другие изделия. Станок подходит для использования в машиностроении, авиационной промышленности, электронике и других отраслях, где требуется высокоточная обработка металла.
Приобретите MetalTec NEXT 50x1000 уже сегодня и увеличьте производительность вашего производства!
Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Преимущества MetalTec NEXT 50x1000
- Высокая точность обработки
- ЧПУ система Fanuc обеспечивает стабильность работы
- Горизонтальная станина для удобства загрузки и разгрузки материала
- Широкий диапазон скоростей для обработки различных материалов
Особенности MetalTec NEXT 50x1000
- Максимальный диаметр обработки: 500 мм
- Максимальная длина обработки: 1000 мм
- Система автоматической смазки для продления срока службы оборудования
- Мощный шпиндель для высокой производительности
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлическая задняя бабка

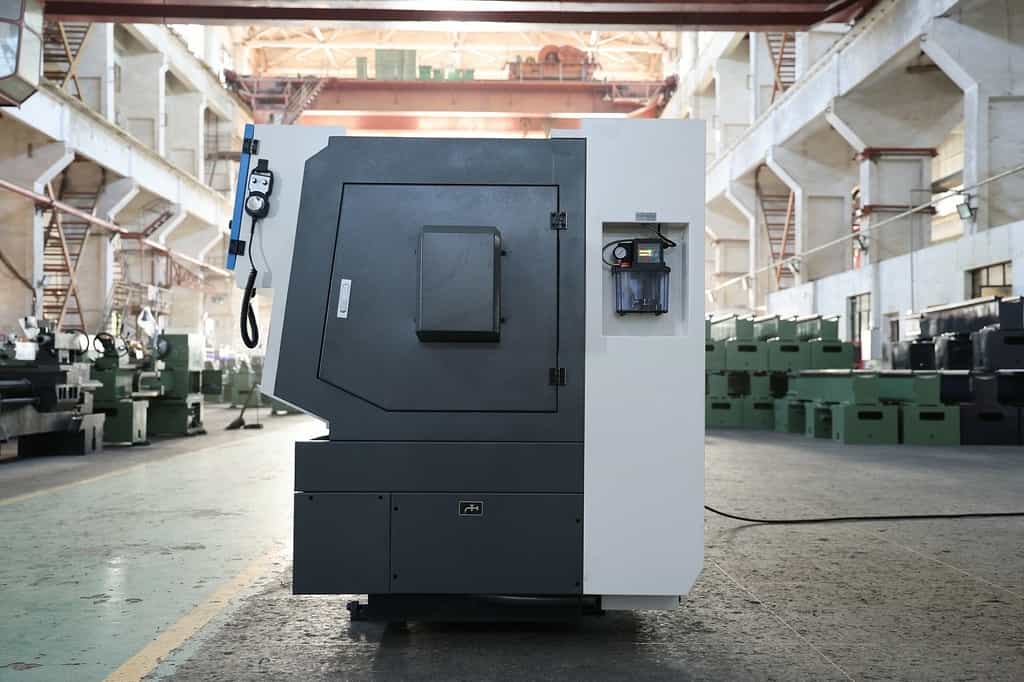

- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Габариты обрабатываемых деталей:
| Расстояние между центрами, мм | 1000 |
| Макс. расстояние над станиной, мм | 500 |
| Макс. диаметр обработки над станиной, мм | 390 |
| Макс. диаметр над суппортом, мм | 290 |
Управление:
| Система ЧПУ | Fanuc |
Шпиндель:
| Макс. обороты, об/мин | 35 – 2000 |
| Отверстие шпинделя, мм | 82 (65 мм после гидравлического патрона) |
| Торец шпинделя | A2-8 |
| Диаметр патрона, мм | 250 |
Перемещение суппорта:
| Ход по оси Х, мм | 290 |
| Ход по оси Z, мм | 920 |
| Обрабатываемая заготовка (вал), мм | 900 |
| X / Z ускоренное перемещение, м/мин | 6 / 12 |
Инструментальный резцедержатель:
| Тип | электрический 8-ми позиционный резцедержатель |
| Количество инструмента, шт | 8 |
| Прямоугольный блок, мм | 25 x 25 |
| Блок для расточного инструмента, мм | Ø 25 |
Задняя бабка:
| Тип | гидравлическая |
| Макс. перемещение, мм | 80 |
| Конус | MT4 |
Двигатель:
| Мощность двигателя, кВт | 11 / 15 |
| Номинальный / макс. выходной крутящий момент шпинделя | 133 / 181 |
| Насос СОЖ, Вт | 200 |
Параметры точности:
| Точность обработки | IT6 |
| Округлость обрабатываемой детали, мм | 0,005 / 0,004 |
| Цилиндрическая степень обработки заготовки, мм | 0,03 (0,024) / 300 |
| Плоскостность обрабатываемой заготовки, мм | 0,025 (0,020) / Ø300 |
| Шероховатость поверхности обрабатываемых деталей, мм | Ra1.6μm |
| Точность позиционирования по оси X, мм | 0,032 / 0,031 |
| Точность позиционирования по оси Z, мм | 0,045 / 0,032 |
| Повторяемость по оси X, мм | 0,009 / 0,008 |
| Повторяемость по оси Z, мм | 0,014 / 0,013 |
Габаритные размеры:
| Длина, мм | 3300 |
| Ширина, мм | 1600 |
| Высота, мм | 1700 |
| Вес, кг | 2400 |
Габаритные размеры в упаковке:
| Длина , мм | 3500 |
| Ширина, мм | 1850 |
| Высота, мм | 2100 |
| Вес, кг | 2700 |
Конструктивные особенности
  |

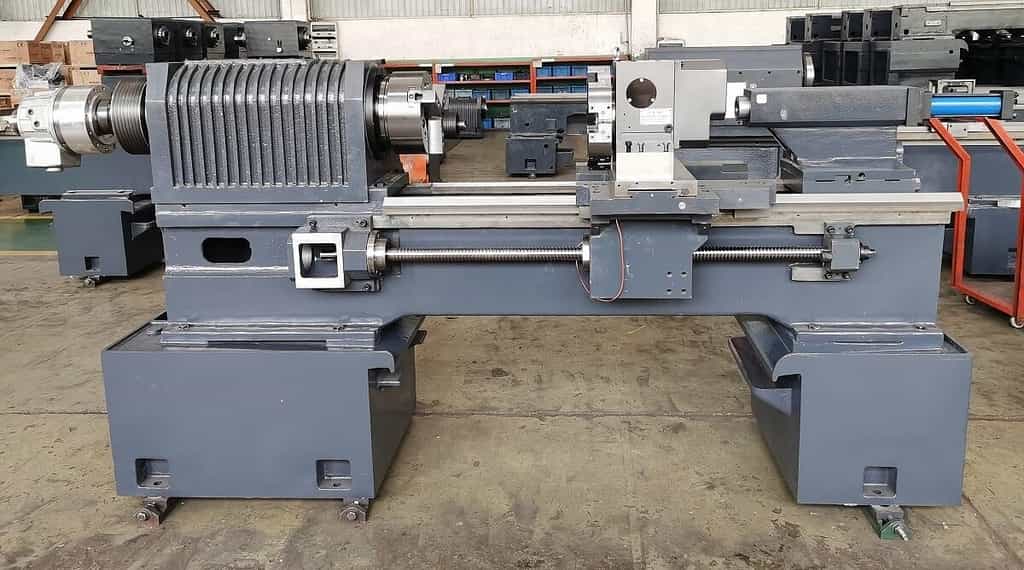

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |

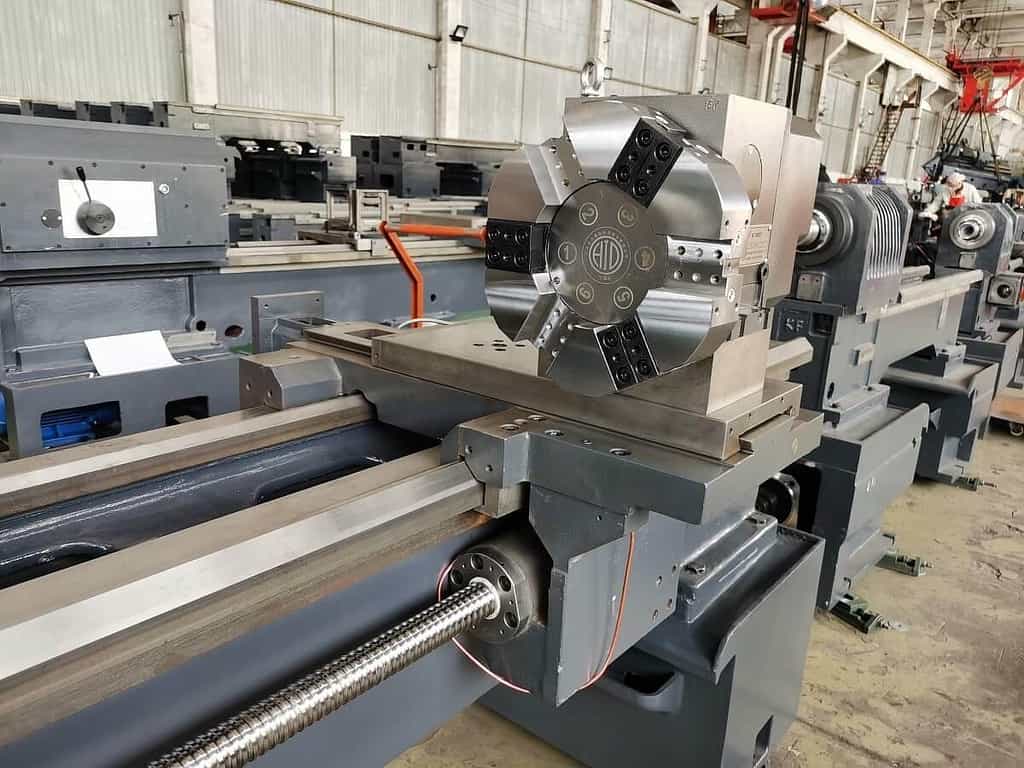

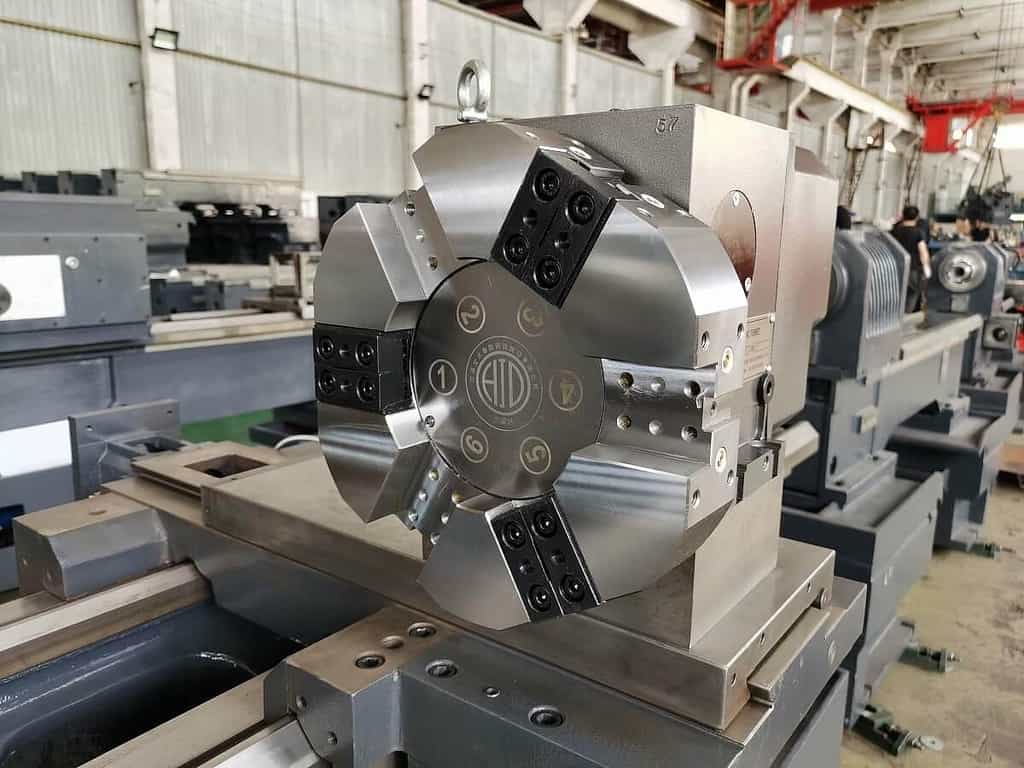

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
  |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 50х1000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |

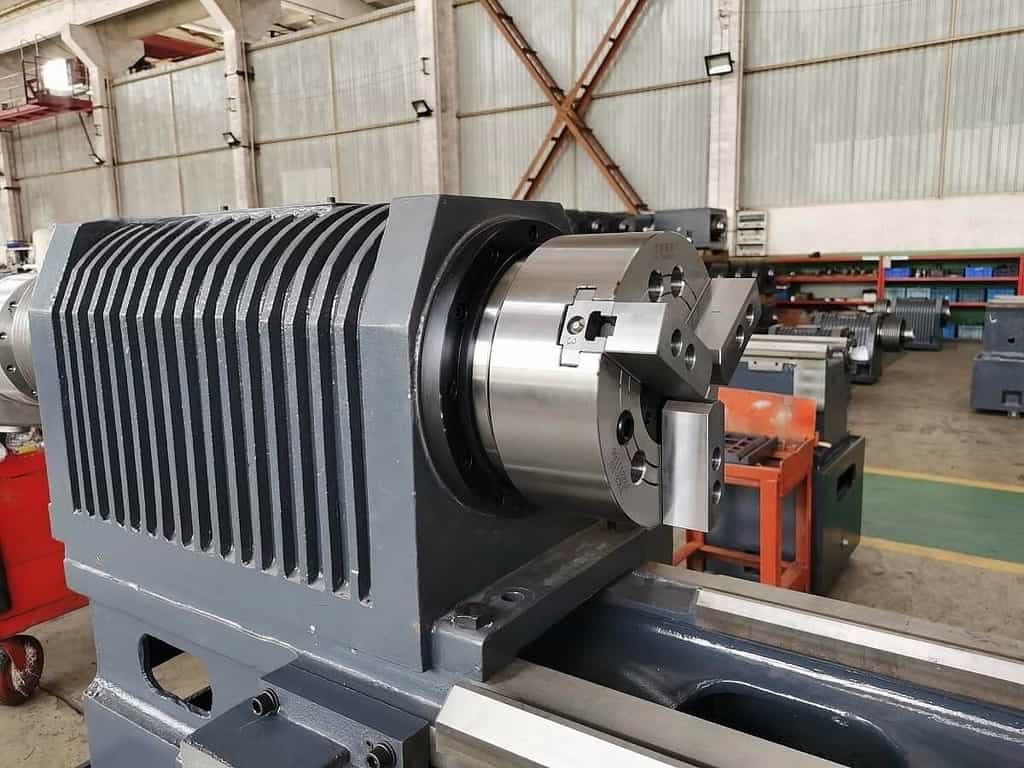

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
  |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11/15 кВт. |
  |

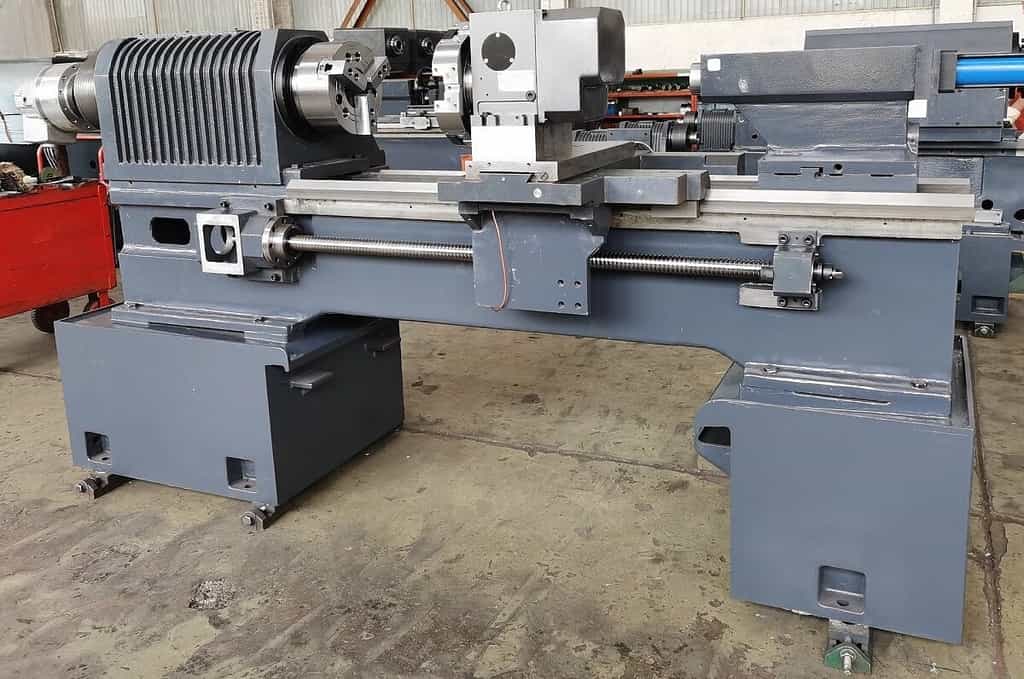

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |

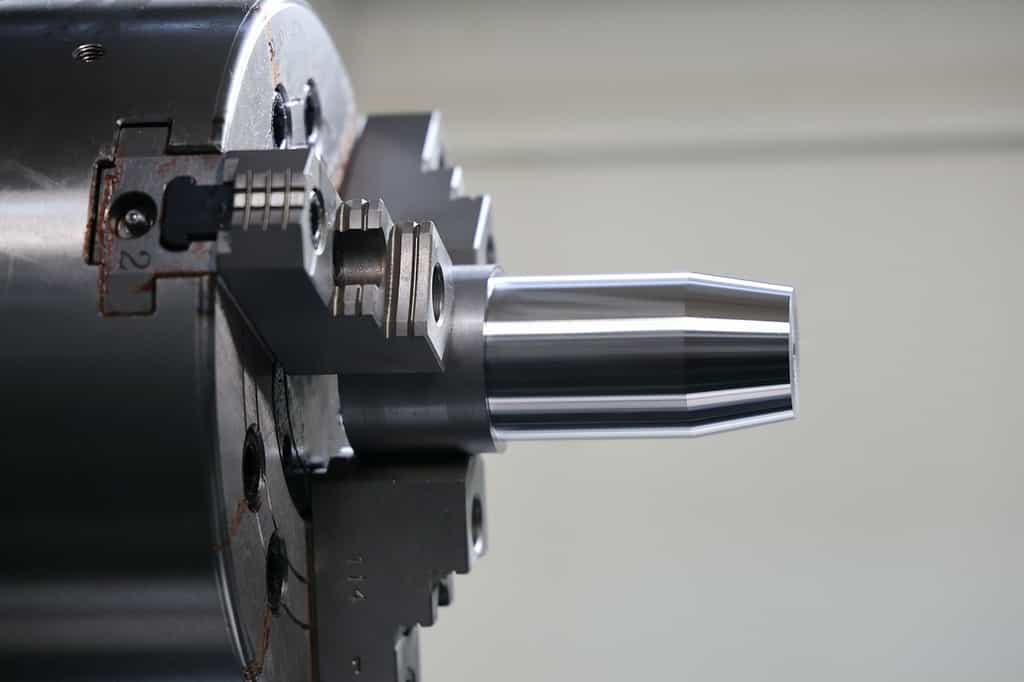

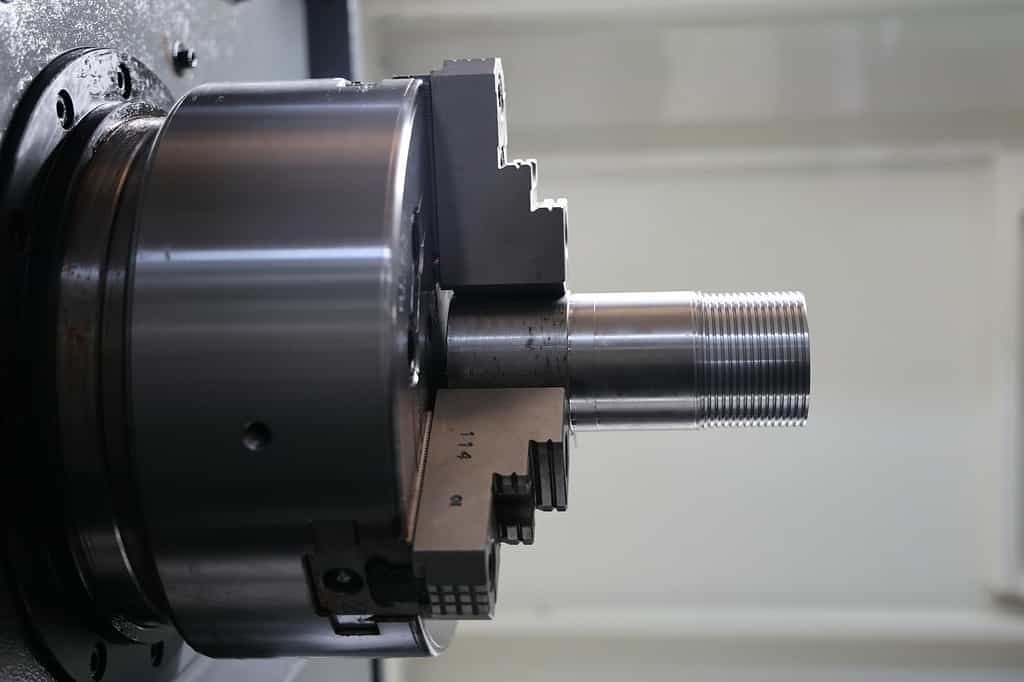

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
  |

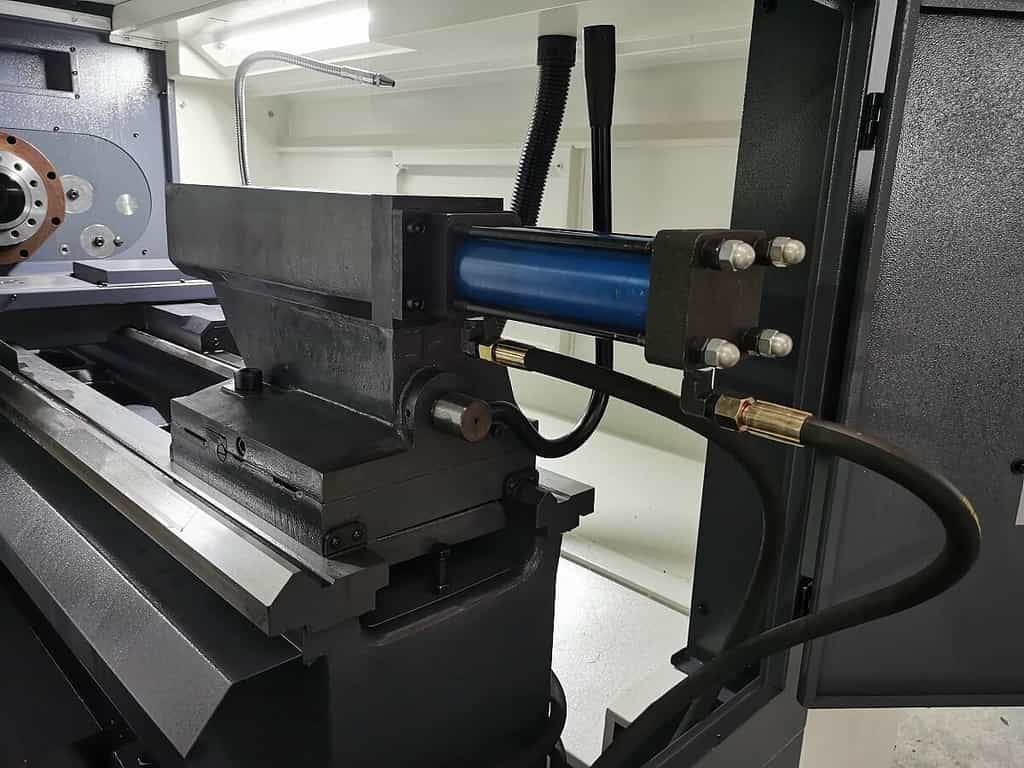

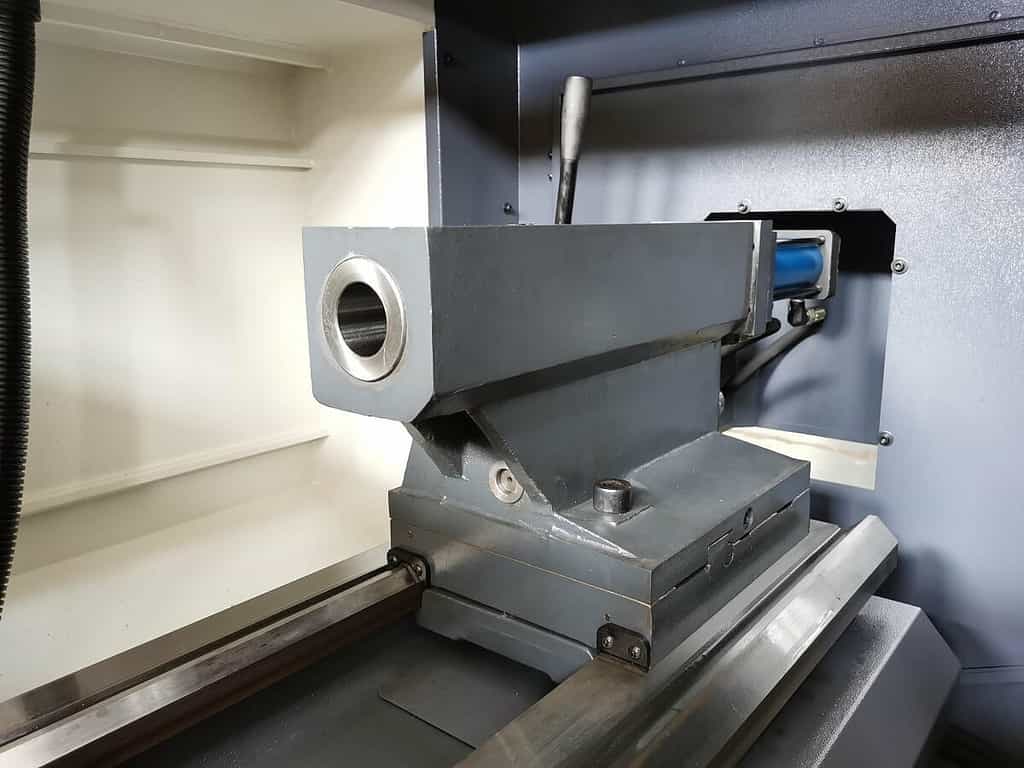

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
, , ,
