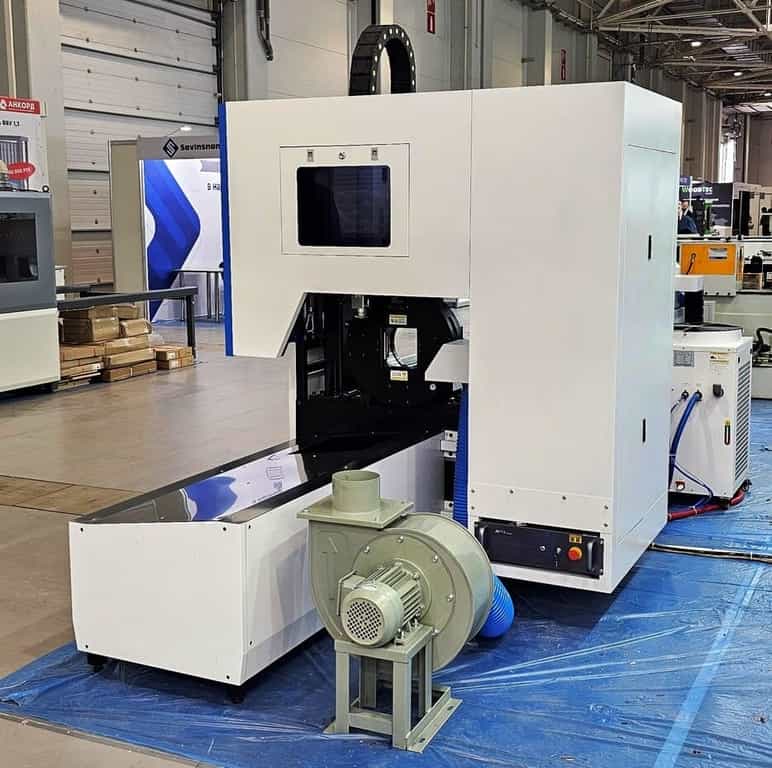

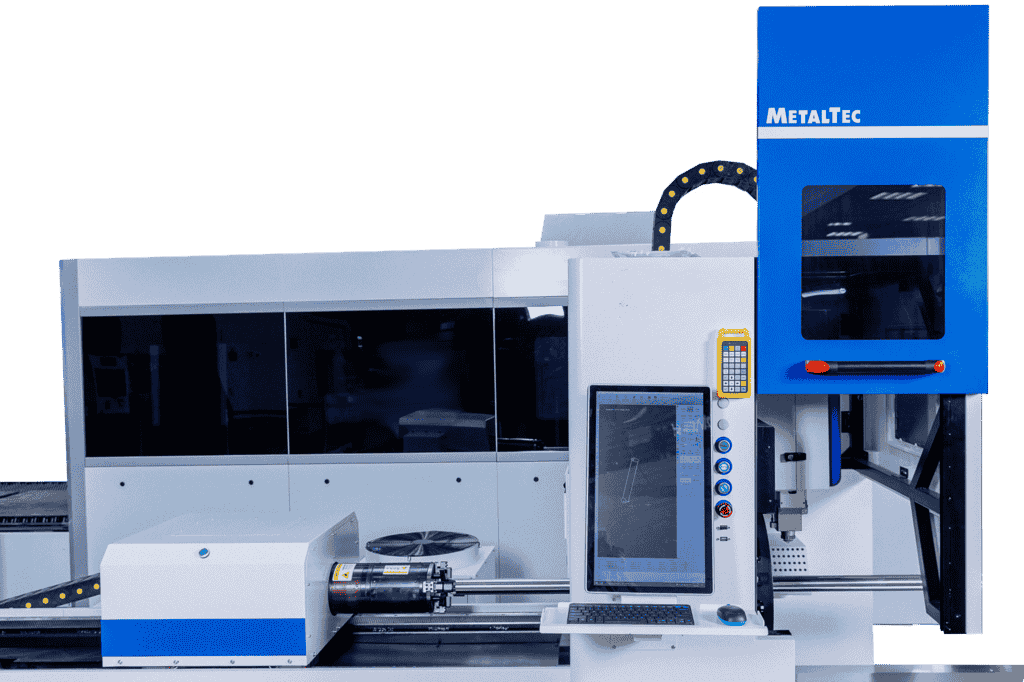

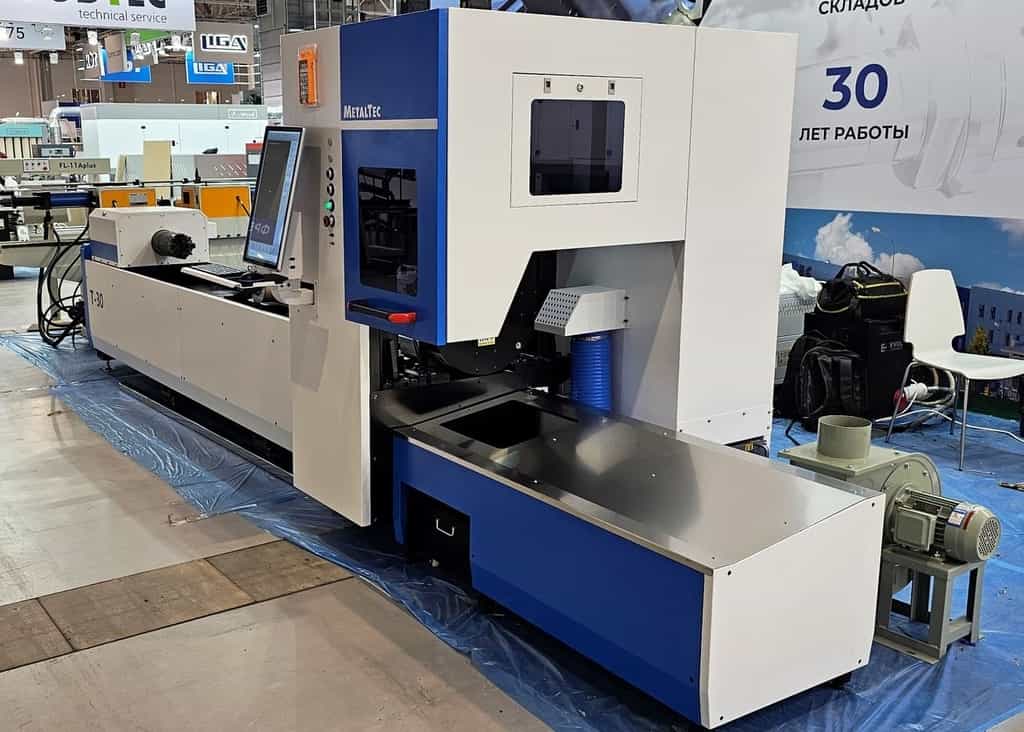

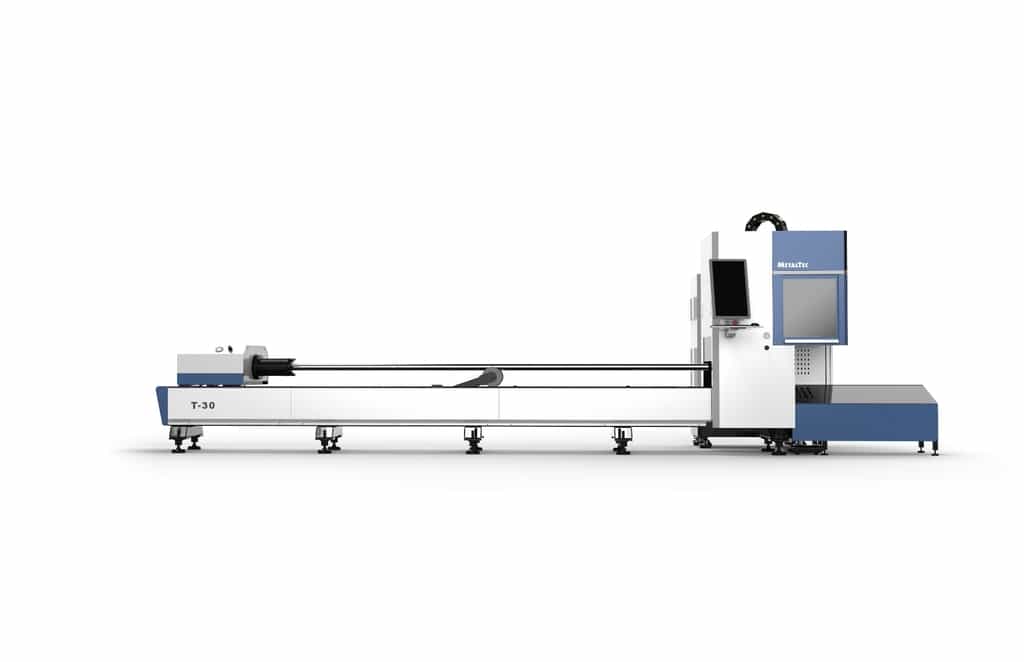

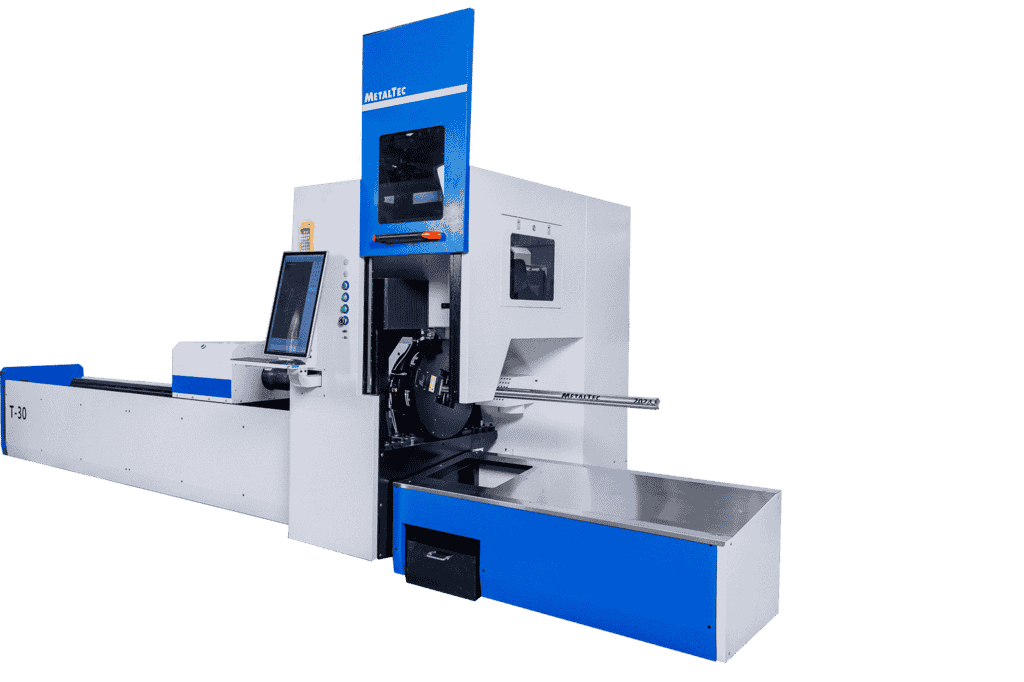

METALTEC T-30 (MAXPHOTONICS 1500W) - это оптоволоконный лазерный станок, который предназначен для обработки металлических труб. Это универсальное оборудование, которое обеспечивает высокую точность и качество обработки.
Преимущества
- Мощность лазера 1500 Вт обеспечивает быструю и эффективную обработку металлических труб.
- Высокая точность позиционирования и повторяемость гарантируют идеальный результат.
- Оптоволоконная технология обеспечивает длительный срок службы и надежную работу оборудования.
Особенности
- Автоматическая настройка и программирование облегчают процесс работы и уменьшают время настройки.
- Интуитивно понятный интерфейс делает обучение персонала быстрым и простым.
- Минимальное количество отходов материала благодаря точной и чистой обработке.
Назначение и сферы применения
METALTEC T-30 (MAXPHOTONICS 1500W) идеально подходит для производства металлических труб различных диаметров и форм. Он может использоваться в машиностроении, автомобильной промышленности, строительстве и других областях, где требуется качественная обработка металла.
Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.

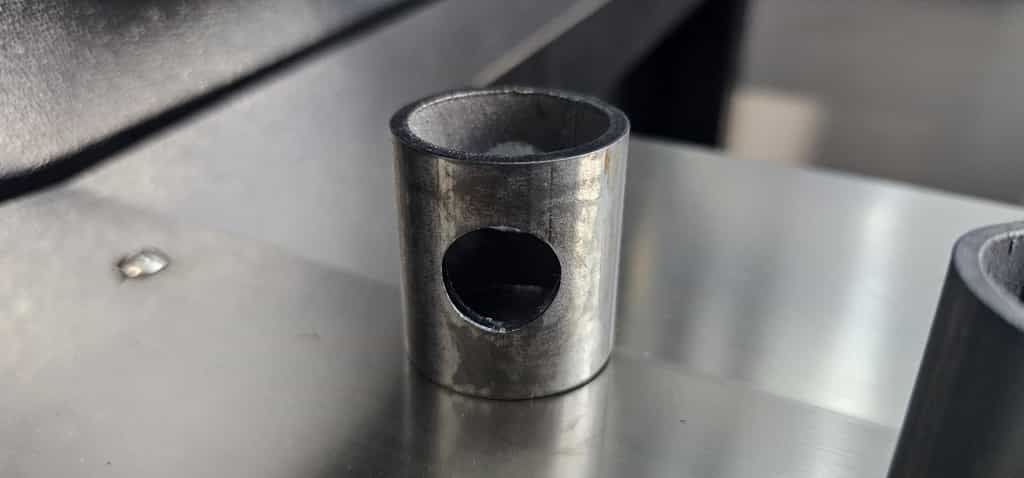

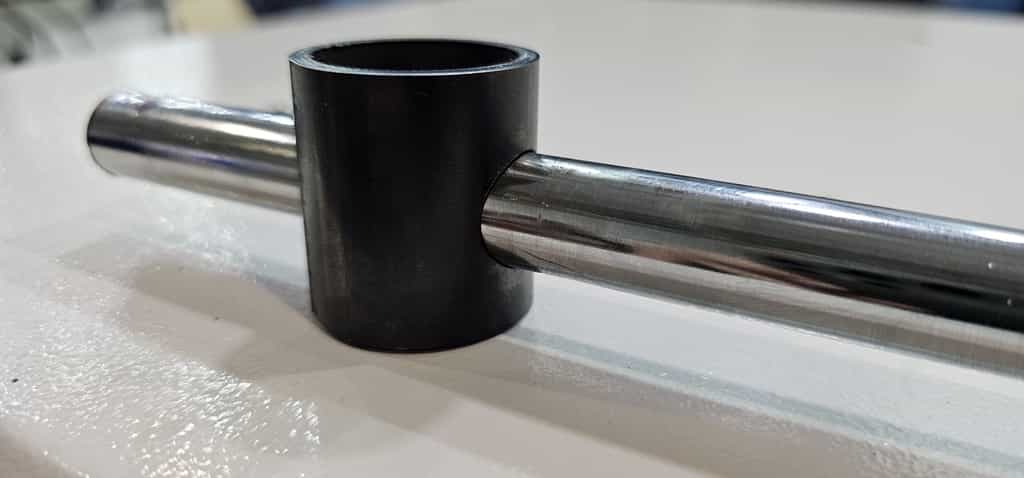

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
Модель T-30
|
Длина труб (максимальная), мм |
3000 |
Наружный диаметр трубы (мин-макс), мм |
20 – 160 |
Вид охлаждения |
Чиллер HAN LI / S&A (Китай) |
Направляющие по осям |
HIWIN (Тайвань) (квадратного сечения) |
Передача по осям |
Шестерня – рейка |
Передача по оси Z |
Шарико-винтовая пара TBI (Тайвань) |
Редуктор |
SHIMPO-NIDEC (Япония) |
Пневматические элементы |
SMC/AirTac(Япония) |
Электрокомпоненты |
SCHNEIDER (Франция) |
Датчик высоты |
Автоматический |
Система управления |
Tubes T-Lite + Tube PRO (FSCUT3000) |
Смазка |
Централизованная система смазки |
Ускорение |
до 0,8 G |
Точность позиционирования, мм |
± 0,03 |
Точность повторного позиционирования, мм |
± 0,02 |
Напряжение, В |
380 |
Гарантия на станок |
2 года |
Лазер:
Тип лазера |
Оптоволоконный лазер |
Режущая голова |
Raytools BM 110 (Швейцария) |
Настройка фокусного расстояния |
Автофокус |
Производитель источника |
MAXPHOTONICS |
Мощность источника, Вт |
1500 |
Длина волны лазера, нм |
1070 |
Срок работы лазера, ч |
до 100 000 |
Гарантия на лазерный источник |
2 года |
Двигатели:
Серводвигатели по осям W1 |
FUJI 1,8 кВт (Япония) |
Серводвигатель по оси W2 |
FUJI 1,3 кВт (Япония) |
Серводвигатели по осям Y2 |
FUJI 1,8 кВт (Япония) |
Серводвигатель по оси X |
FUJI 1 кВт (Япония) |
Серводвигатель по оси Z |
FUJI 0,4 кВт (Япония) |
Резка:
Максимальная скорость резки, м/мин |
До 20 |
Максимальная скорость холостого хода, м/мин |
До 80 |
Минимальная ширина резки, мм |
0,12 |
Габаритные размеры оборудования в сборе:
Длина, мм |
6200 |
Ширина, мм |
2400 |
Высота, мм |
2400 |
Вес, кг |
2000 |
Конструктивные особенности
|

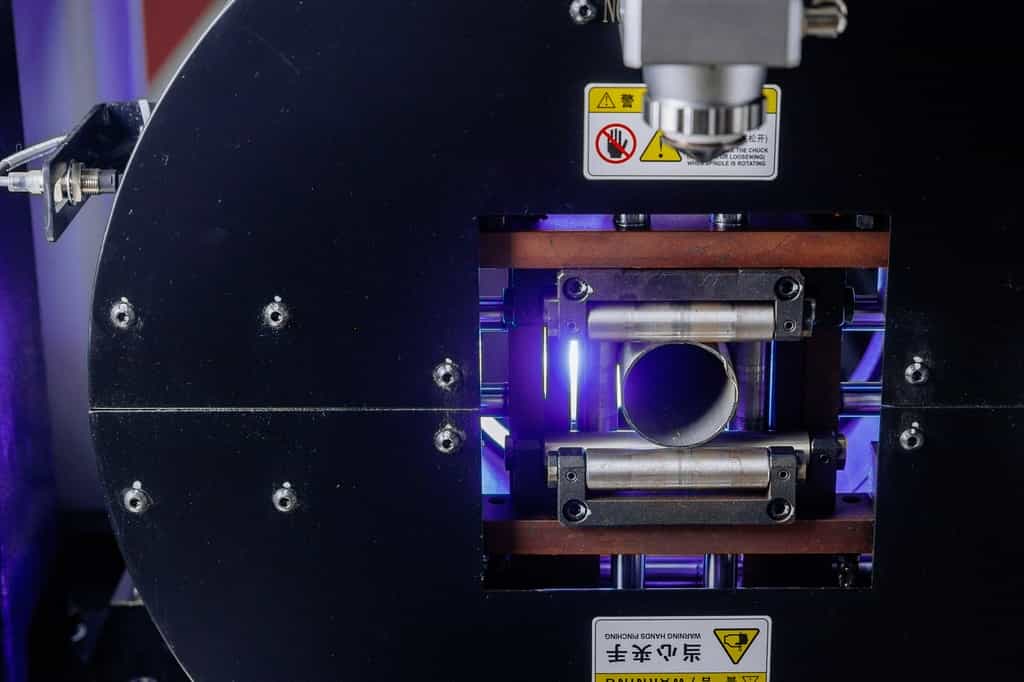

ПНЕВМАТИЧЕСКИЙ ЗАХВАТ
Высокая несущая способность Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.
|
|
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
|

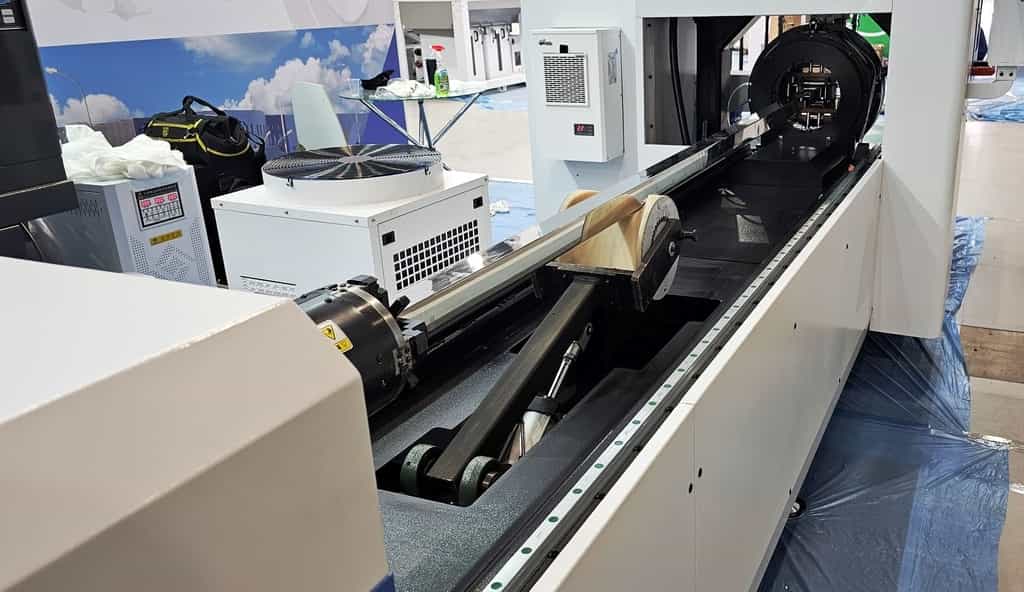

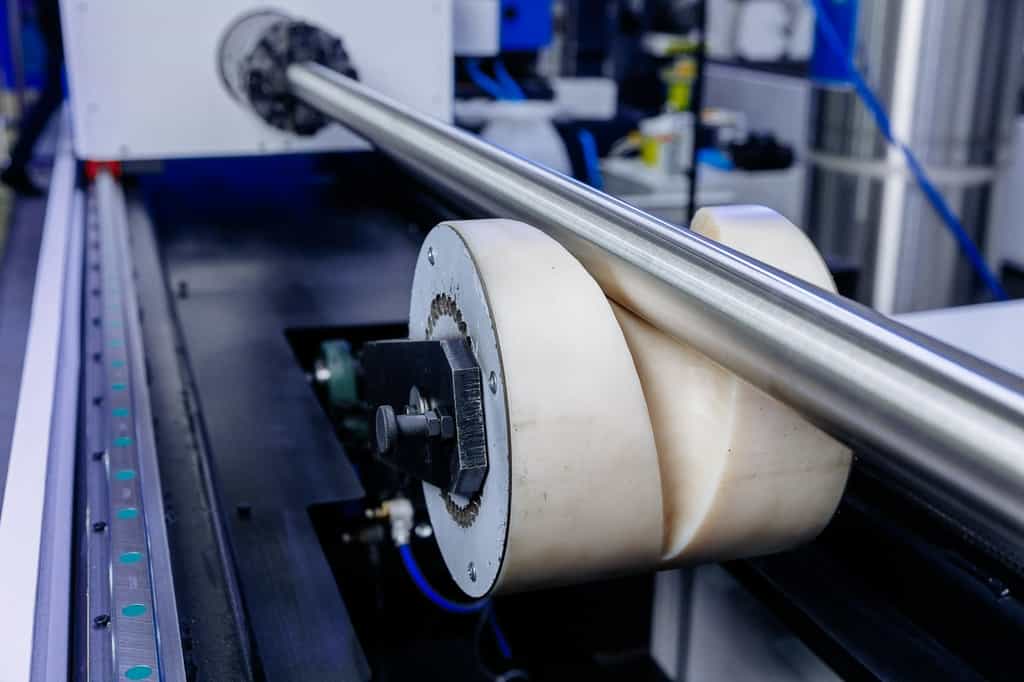

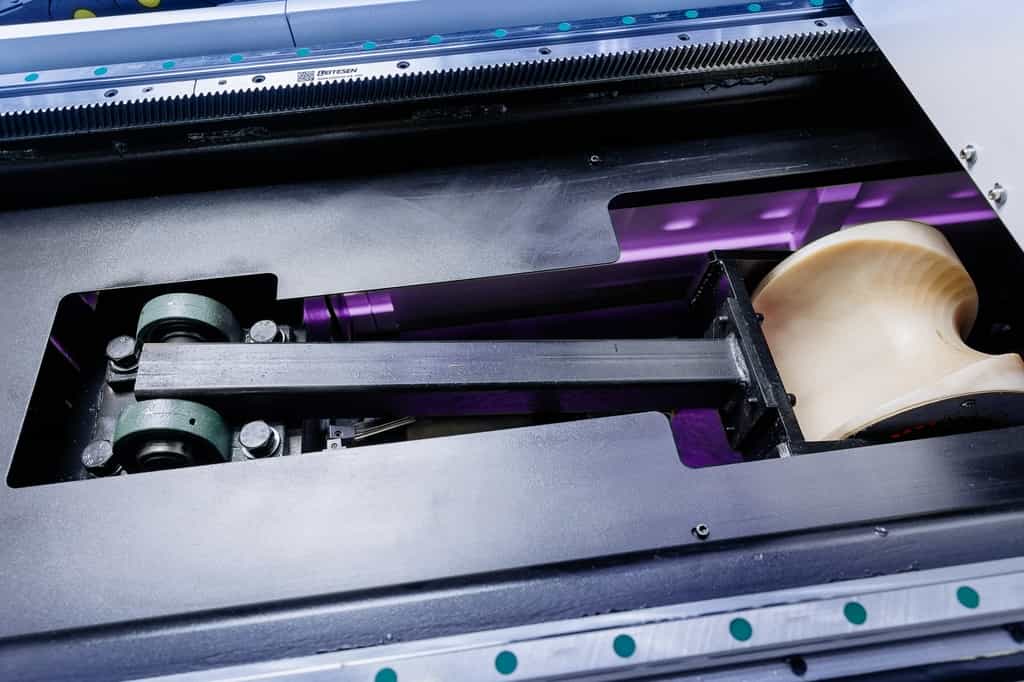

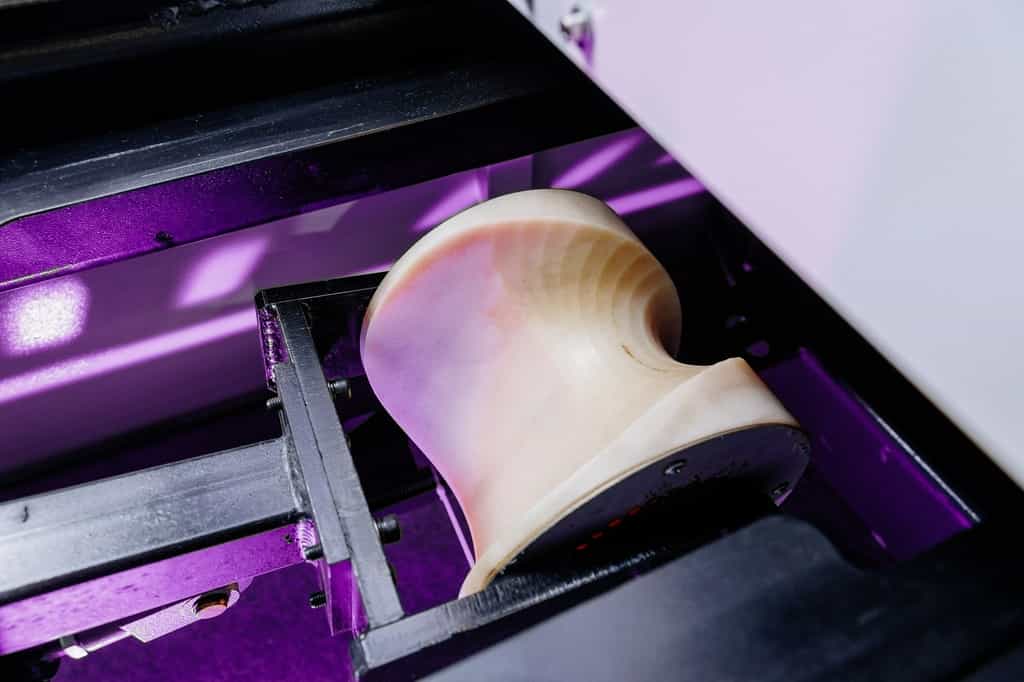

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ
Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
|

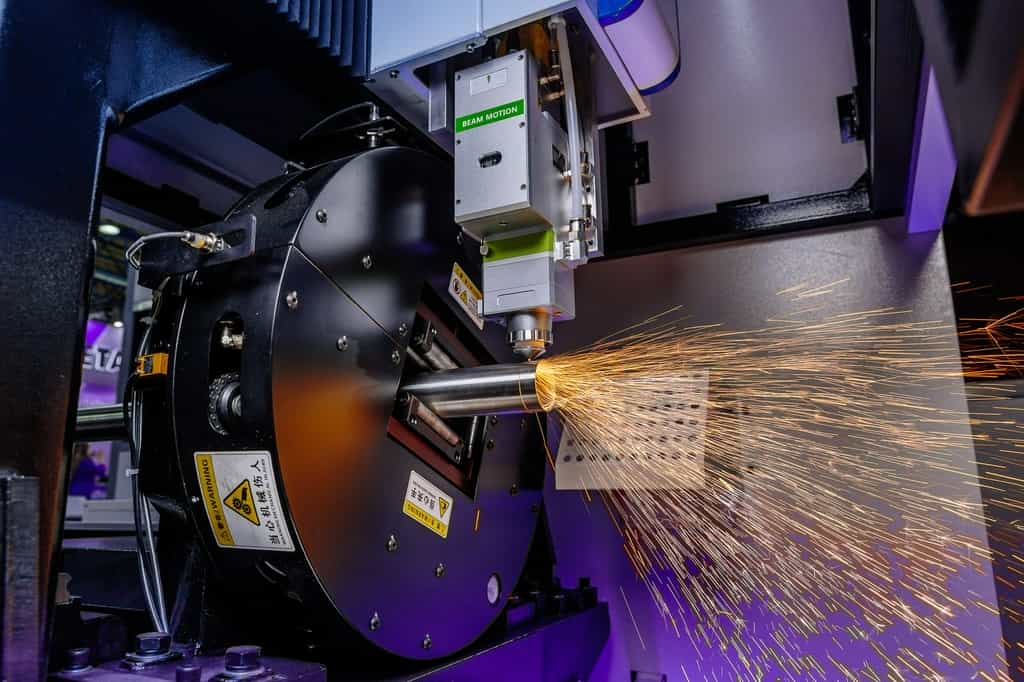

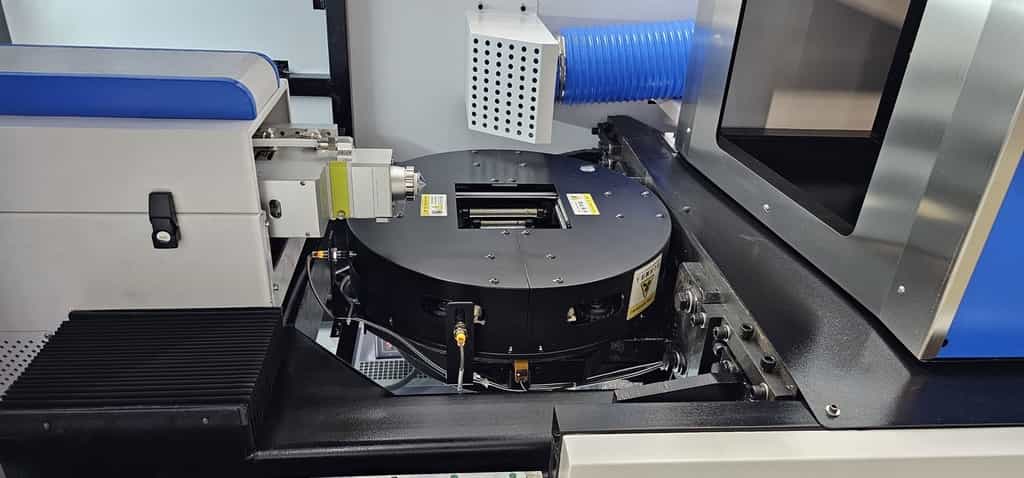

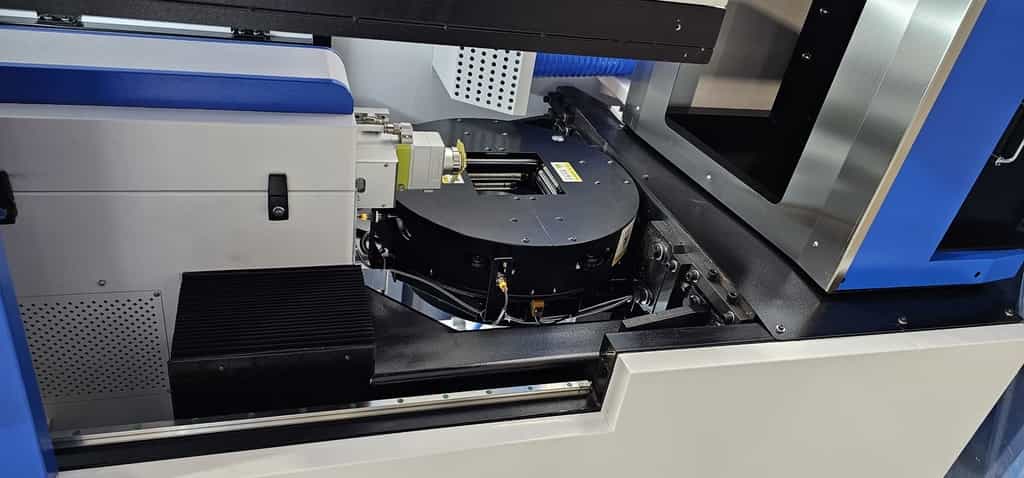

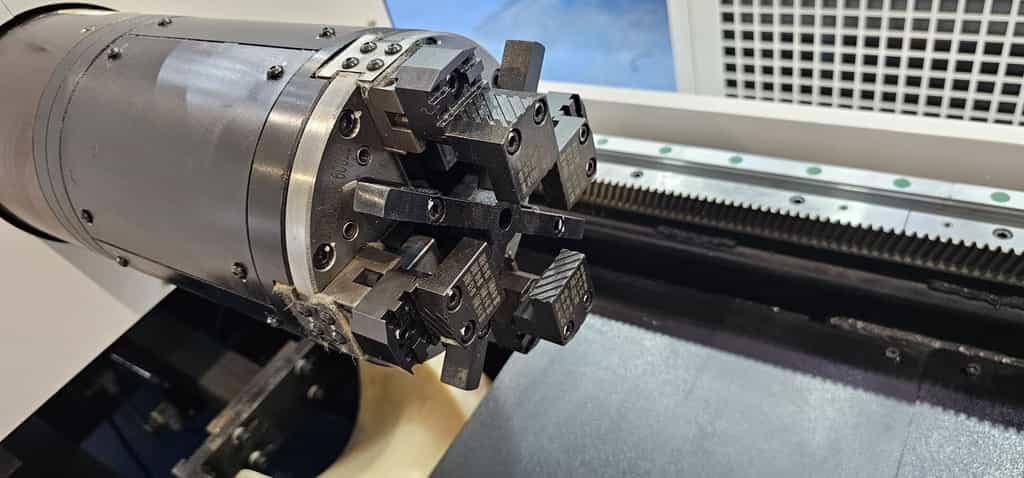

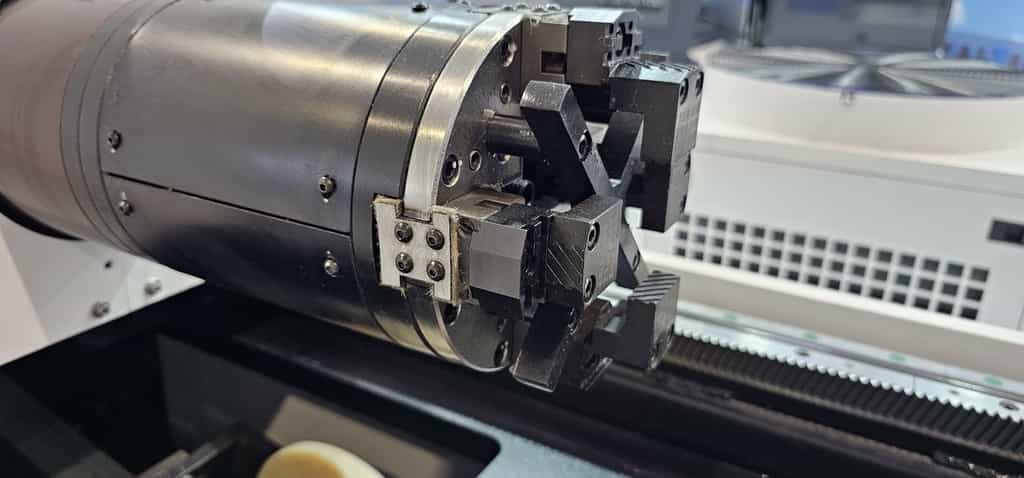

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
Обеспечивает стабильный зажим различных труб и профилей.
- Высокая жесткость зажима
- Противоскользящий захват предотвращает срыв трубы.
- Легкая настройка
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO
Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

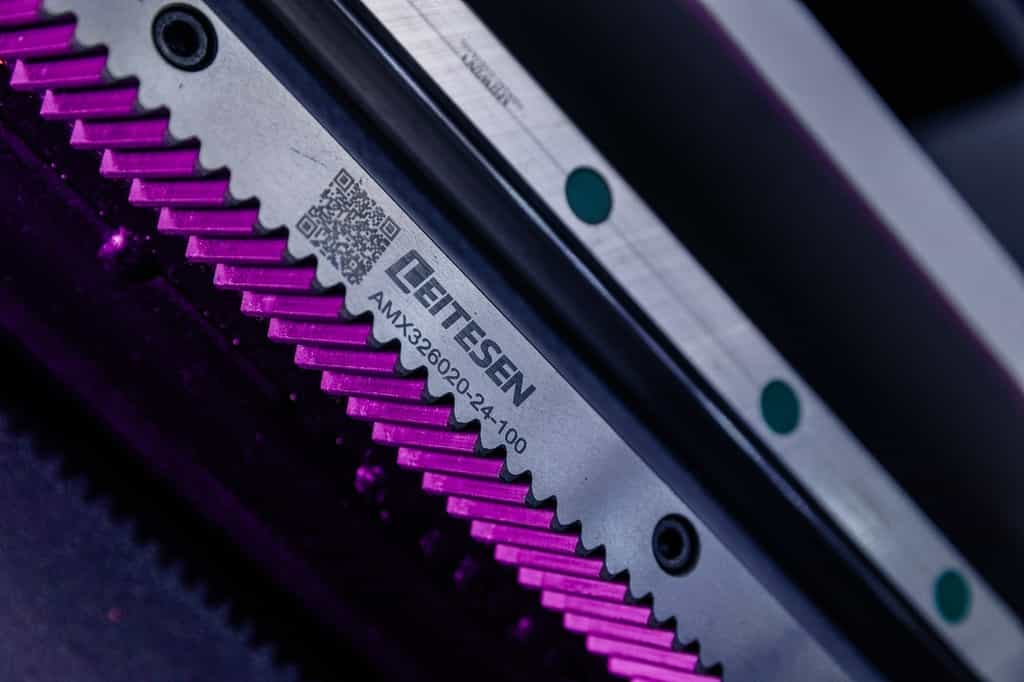

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов
Не требуют обслуживания в процессе эксплуатации
|
|

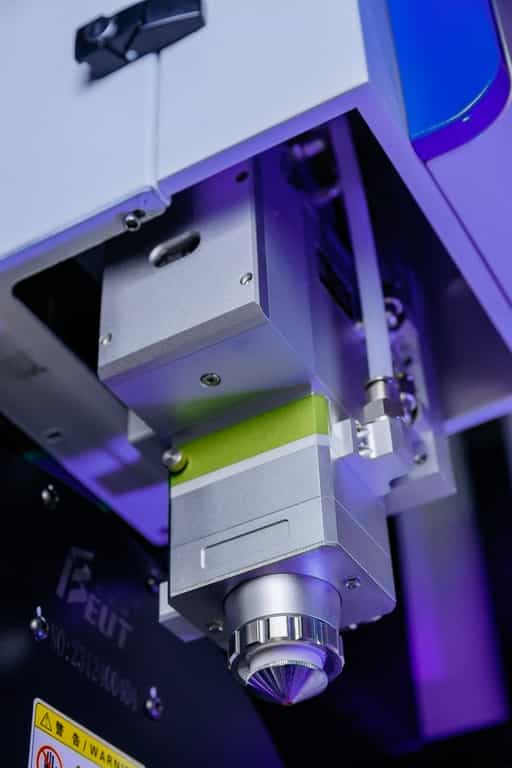

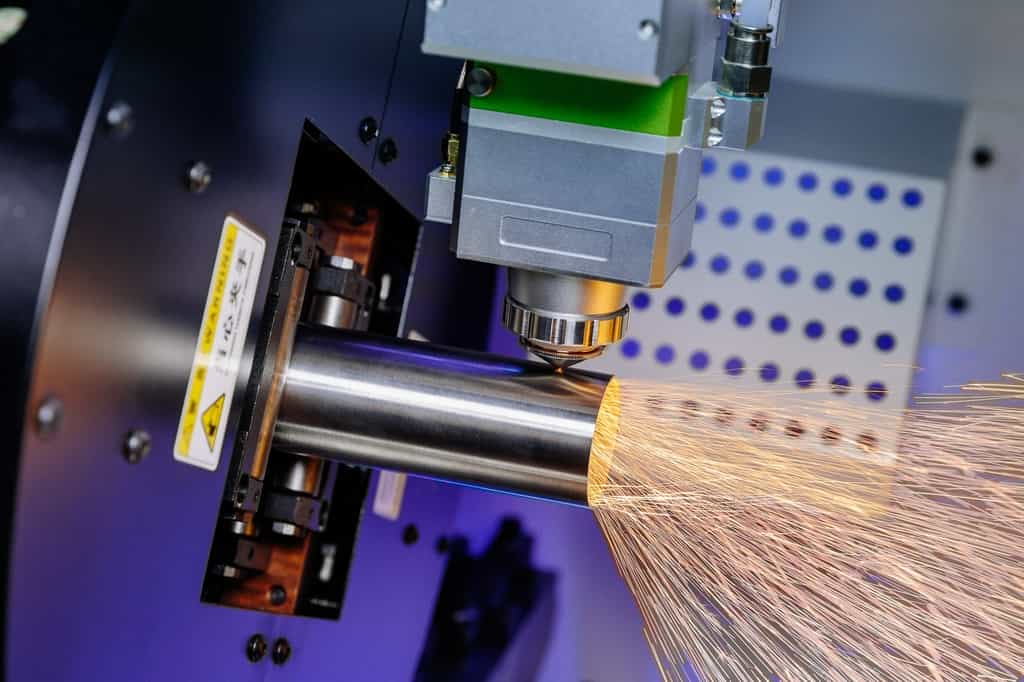

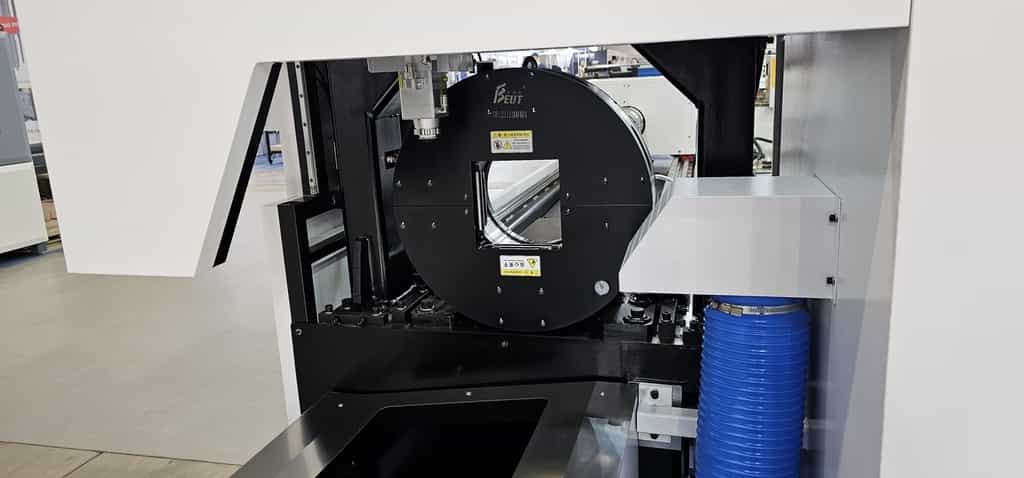

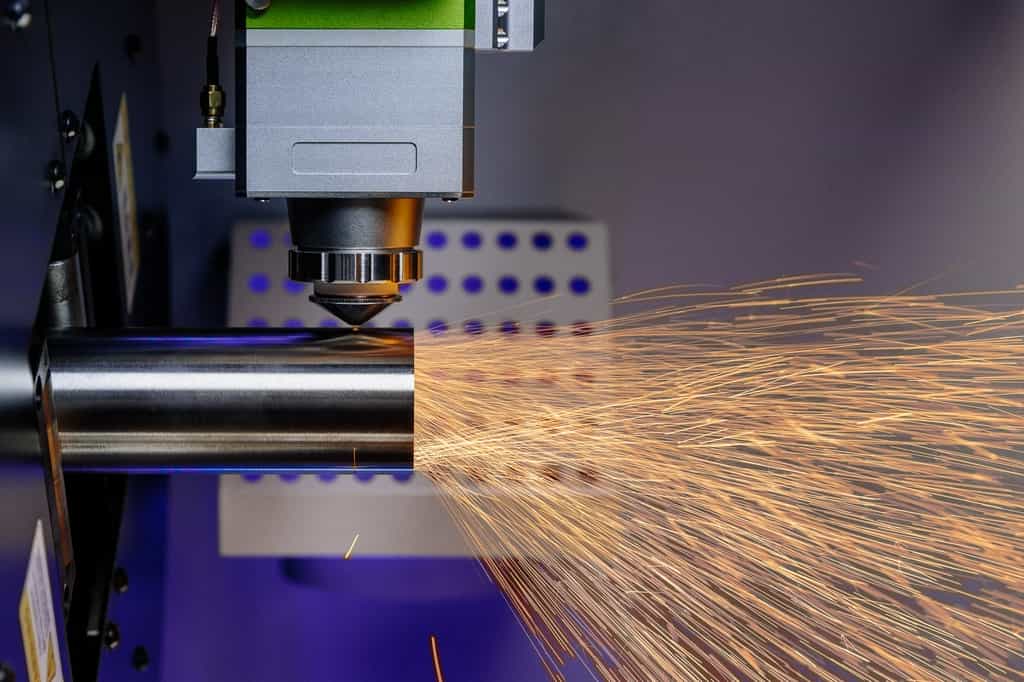

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS
Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)
Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония) |
|

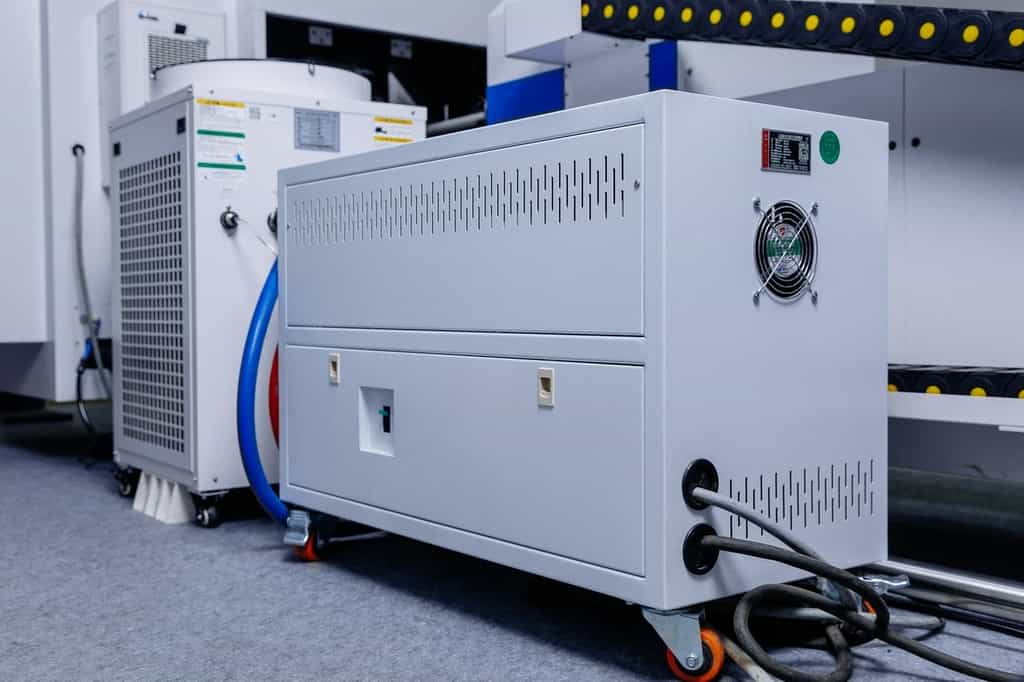

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|

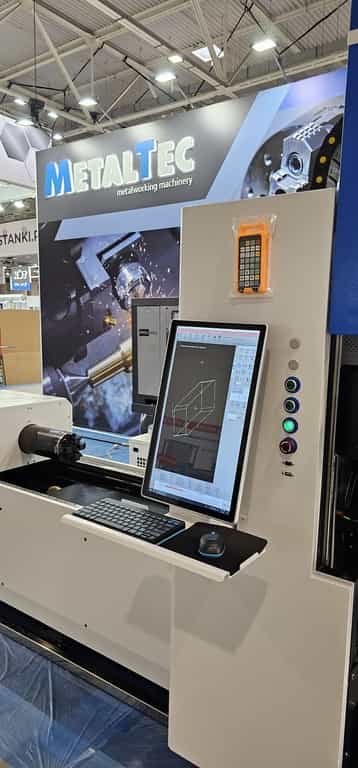

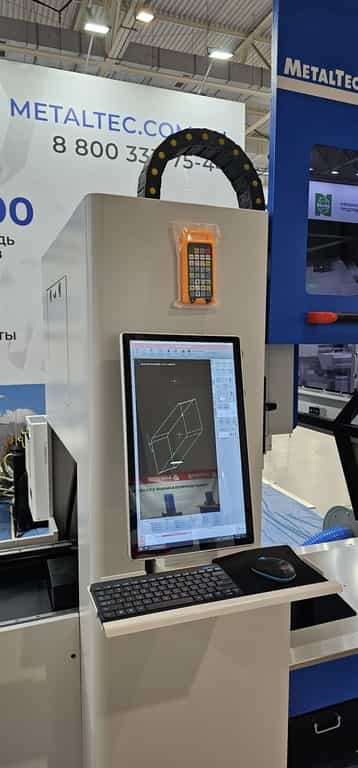

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Экран из закаленного стекла высокой четкости. |
