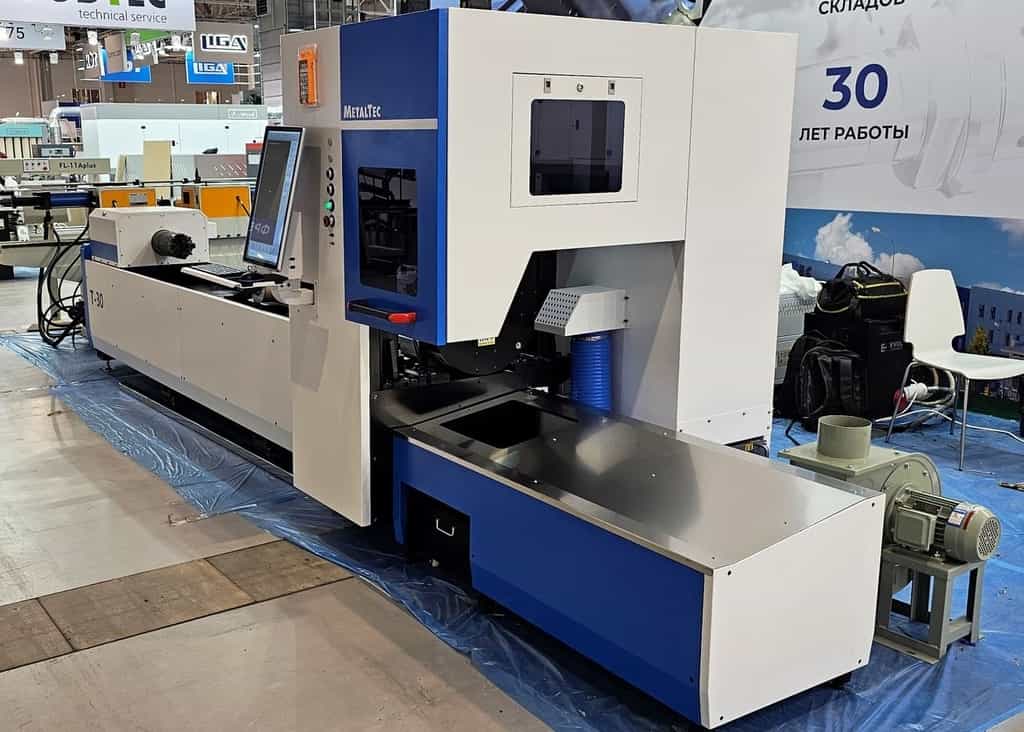

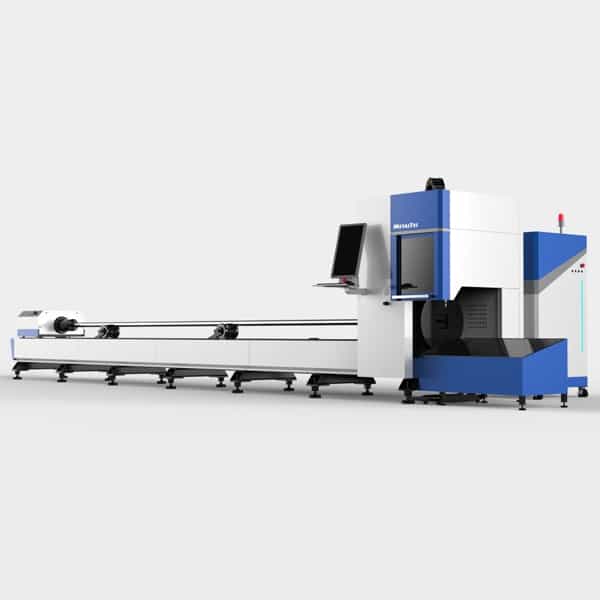

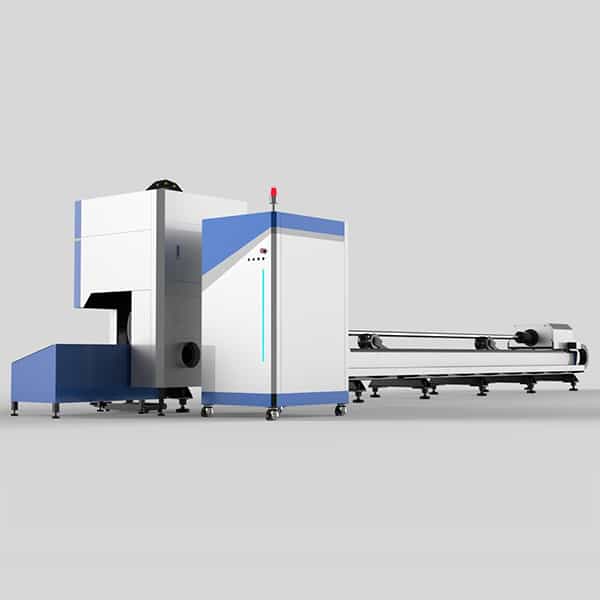

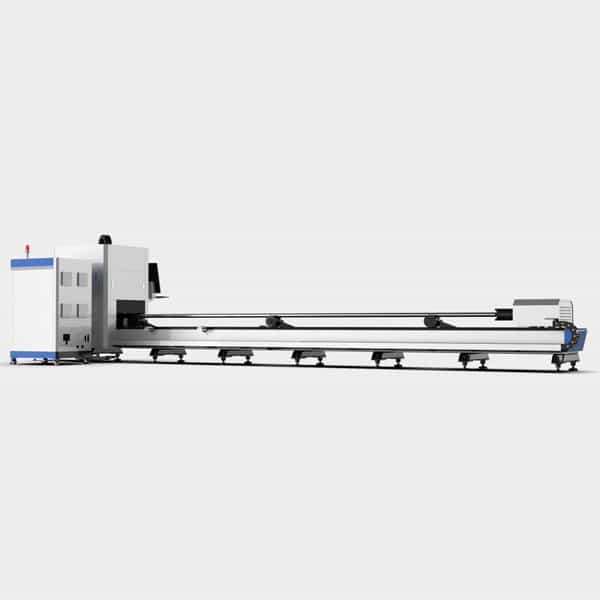

Оптоволоконный лазерный станок для металлических труб MetalTec T-6016 (1500W)
Артикул: met618
Оптоволоконный лазерный станок для металлических труб MetalTec T-6016 (1500W)
Приветствуем вас на странице товара - оптоволоконного лазерного станка MetalTec T-6016. Этот мощный и надежный станок предназначен для обработки металлических труб с высокой точностью и эффективностью.
Преимущества:
- Высокая мощность - 1500W обеспечивает быструю и качественную обработку металлических труб различных диаметров.
- Оптоволоконная технология - обеспечивает высокую точность и четкость резки без деформации материала.
- Надежность и долговечность - станок MetalTec T-6016 изготовлен из высококачественных материалов и оборудован современными компонентами.
- Простота использования - интуитивно понятный интерфейс и автоматизированные функции делают работу с лазерным станком легкой и удобной.
Назначение и сферы применения:
Оптоволоконный лазерный станок MetalTec T-6016 идеально подходит для производства и ремонта металлических труб в различных отраслях промышленности:
- Автомобильное производство
- Судостроение
- Нефтегазовая промышленность
- Строительство
- Машиностроение
Покупая оптоволоконный лазерный станок MetalTec T-6016, вы получаете надежного партнера для обработки металлических труб с высокой производительностью и качеством.
НАЗНАЧЕНИЕ:
Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

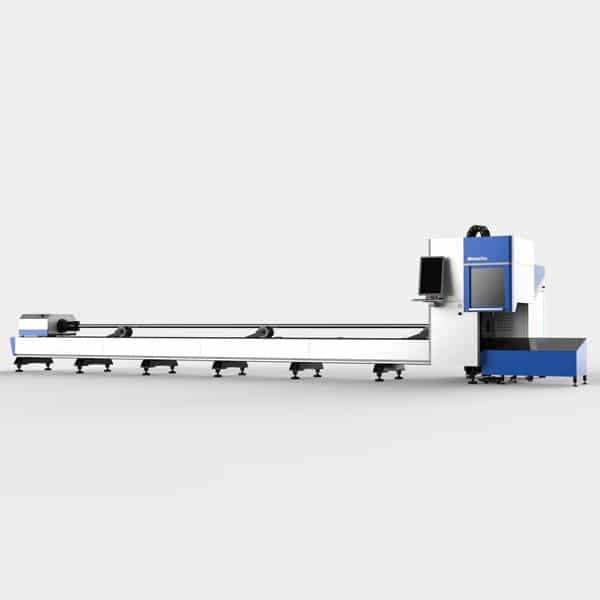

КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 22 | N2 | 12 | 1.5S | 0,5 |
| 3 | 3,6 | O2 | 0,6 | 1.0D | 1 | |
| 6 | 1,4 | 0,6 | 1.5D | 1 | ||
| 8 | 1,2 | 0,6 | 1.5D | 1 | ||
| 10 | 1 | 0,6 | 2.0D | 1 | ||
| 12 | 0,8 | 0,6 | 2.5D | 1 | ||
| 14 | 0,65 | 0,6 | 3.0D | 1 | ||
| 16 | 0,5 | 0,6 | 3.0D | 1 | ||
|
Нержавеющая сталь |
1 | 25 | N2 | 12 | 1.5S | 0,5 |
| 2 | 8 | 14 | 2.0S | 0,5 | ||
| 3 | 4,5 | 16 | 2.5S | 0,5 | ||
| 4,5 | 1,5 | 18 | 3.0S | 0,5 | ||
| 5,5 | 0,8 | 18 | 3.0S | 0,5 | ||
|
Алюминий |
1 | 18 | N2 | 12 | 1.5S | 0,5 |
| 2 | 6 | 14 | 2.0S | 0,5 | ||
| 3 | 2,5 | 15 | 2.5S | 0,5 | ||
| 4 | 0,8 | 17 | 3.0S | 0,5 | ||
|
Медь / Латунь |
1 | 15 | N2 | 14 | 1.5S | 0,5 |
| 2 | 5 | 16 | 2.0S | 0,5 | ||
| 3 | 1,8 | 18 | 2.5S | 0,5 | ||
| 4 | 1 | 20 | 3.0S | 0,5 |
Технические характеристики MetalTec T-6016 (1500W) |
|
|
Модель |
T-6016 |
|
Длина труб, мм |
6000 |
|
Диаметр труб, мм |
20 - 160 |
|
Вид охлаждения |
Чиллер HAN LI / S&A / HK (Китай) |
|
Направляющие по осям |
Роликовые квадратного сечения |
|
Передача по осям |
Шестерня - рейка |
|
Передача по оси Z |
Шарико-винтовая пара TBI |
|
Датчик высоты |
Автоматический |
|
Система управления |
TubesT-Lite |
|
Максимальная скорость резки, м/мин |
До 30 |
|
Максимальная скорость холостого хода, м/мин |
До 100 |
|
Редуктор |
SHIMPO-NIDEC (Япония) |
|
Пневматические элементы |
SMC/AirTac (Япония) |
|
Электрокомпоненты |
SCHNEIDER (Франция) |
|
Точность позиционирования, мм |
± 0,03 |
|
Точность повторного позиционирования, мм |
± 0,02 |
|
Ускорение |
до 1,2 G |
|
Минимальная ширина резки, мм |
0,12 |
|
Напряжение, В |
380 |
|
Гарантия на станок |
2 года |
|
Лазер: |
|
|
Тип лазера |
Оптоволоконный лазер |
|
Режущая головка (Швейцария) |
RAYTOOLS / METALTEC CH3000 |
|
Настройка фокусного расстояния |
Автофокус |
|
Производитель источника |
MAXPHOTONICS |
|
Мощность источника, Вт |
1500 |
|
Длина волны лазер, нм |
1070 |
|
Срок работы лазера, ч |
До 100 000 |
|
Гарантия на лазерный источник |
2 года |
|
Двигатели: |
|
|
Серводвигатели по осям W1, кВт |
FUJI 2 кВт (Япония) |
|
Серводвигатель по оси W2, кВт |
FUJI 1,5 кВт (Япония) |
|
Серводвигатели по осям Y2, кВт |
FUJI 2 кВт (Япония) |
|
Серводвигатель по оси X, кВт |
FUJI 1 кВт (Япония) |
|
Серводвигатель по оси Z, кВт |
FUJI 0,4 кВт (Япония) |
|
Габаритные размеры оборудования в сборе: |
|
|
Длина, мм |
8500 |
|
Ширина, мм |
2100 |
|
Высота, мм |
2500 |
|
Вес, кг |
3000 |
Конструктивные особенности
 |
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
 |
ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ Высокая несущая способность Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность. |
 |
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
 |

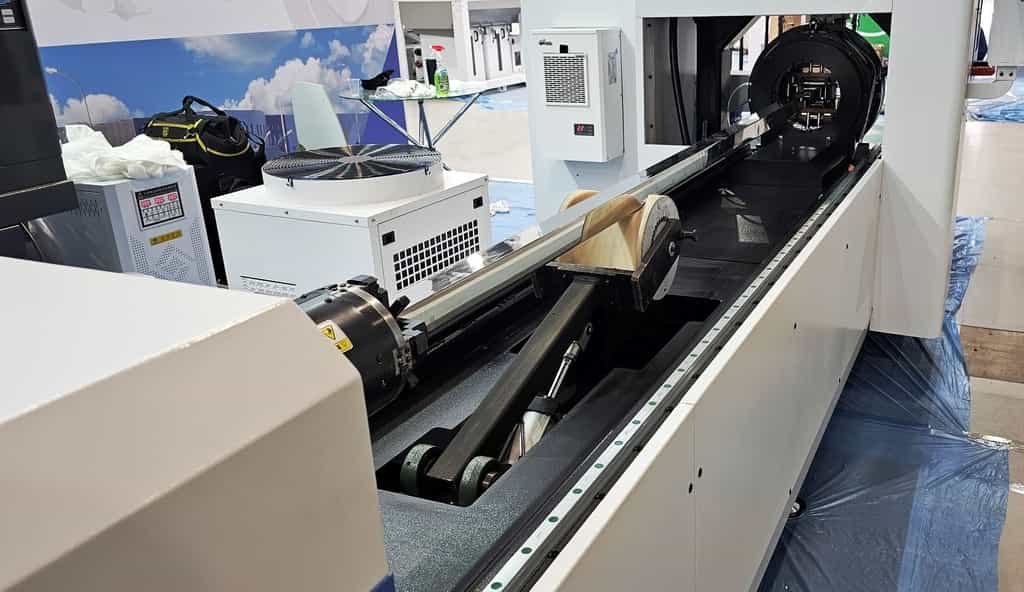

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
 |

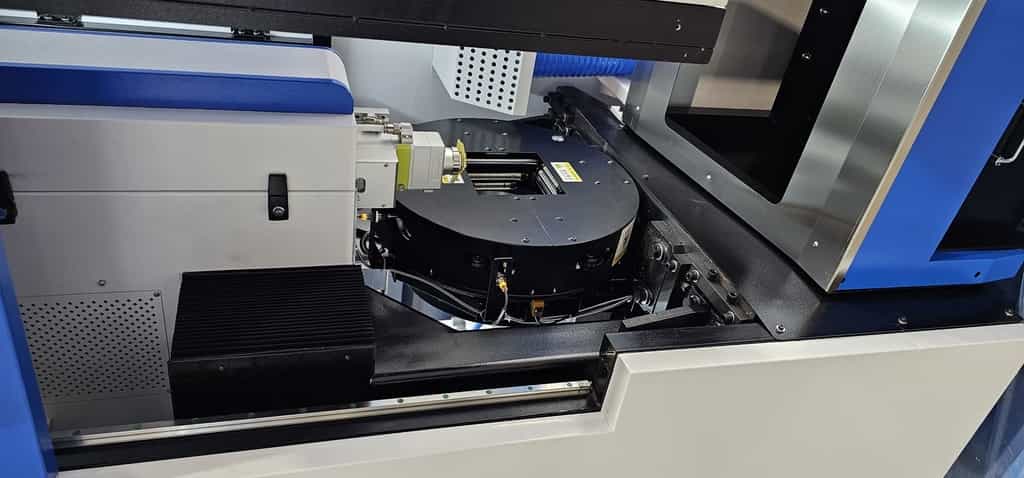

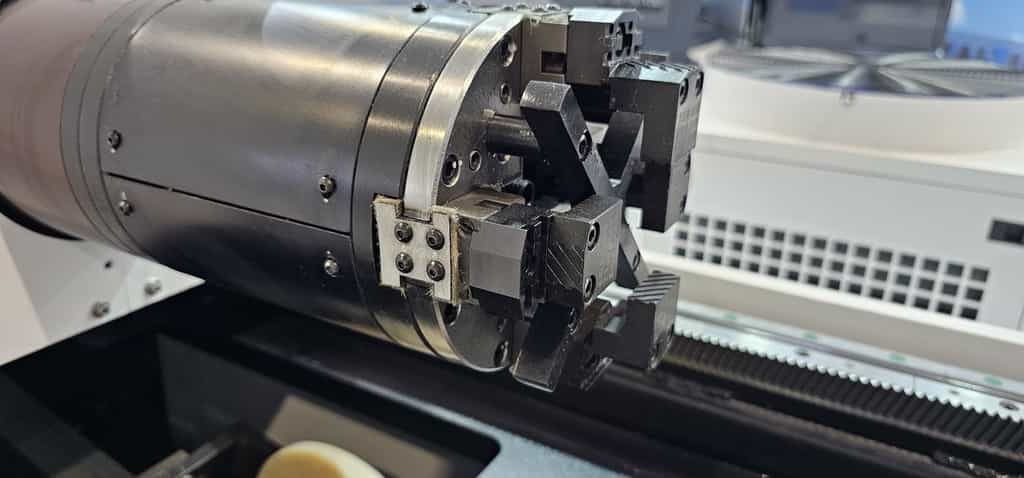

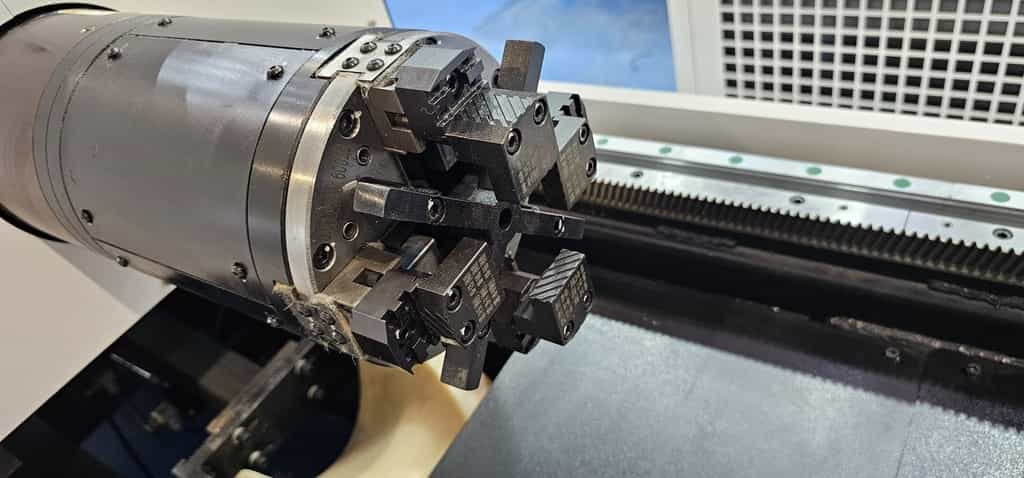

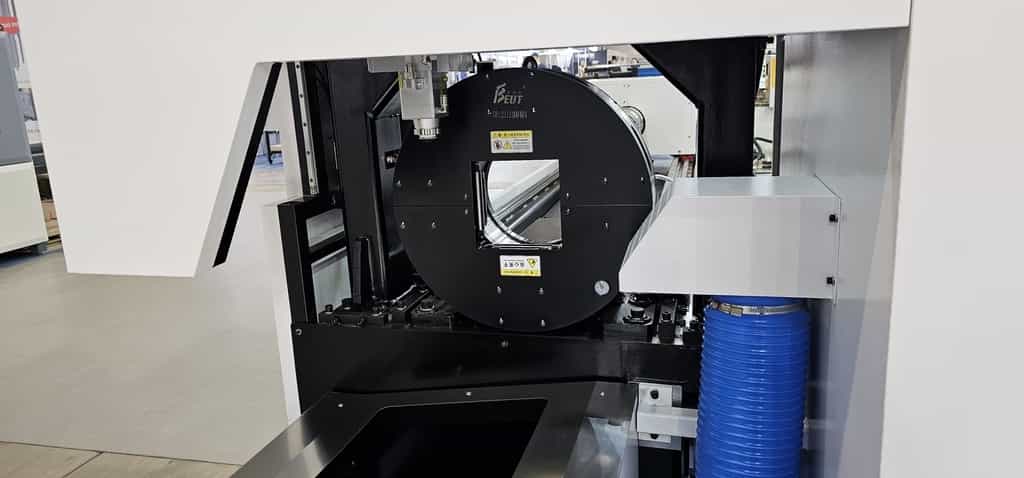

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей.
|
 |

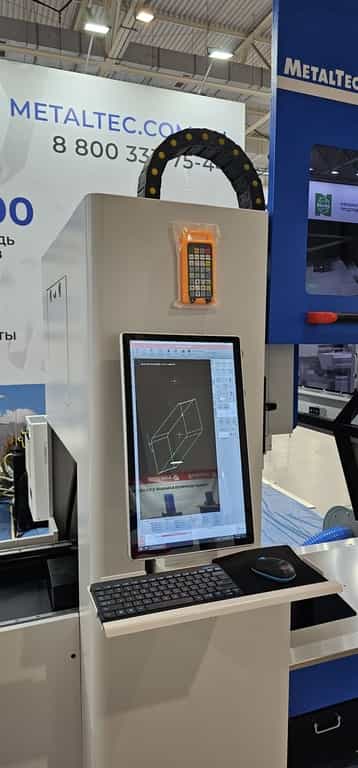

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
 |
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора:
|
 |

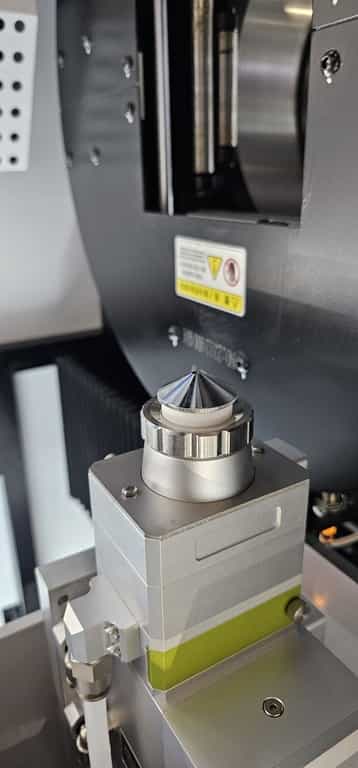

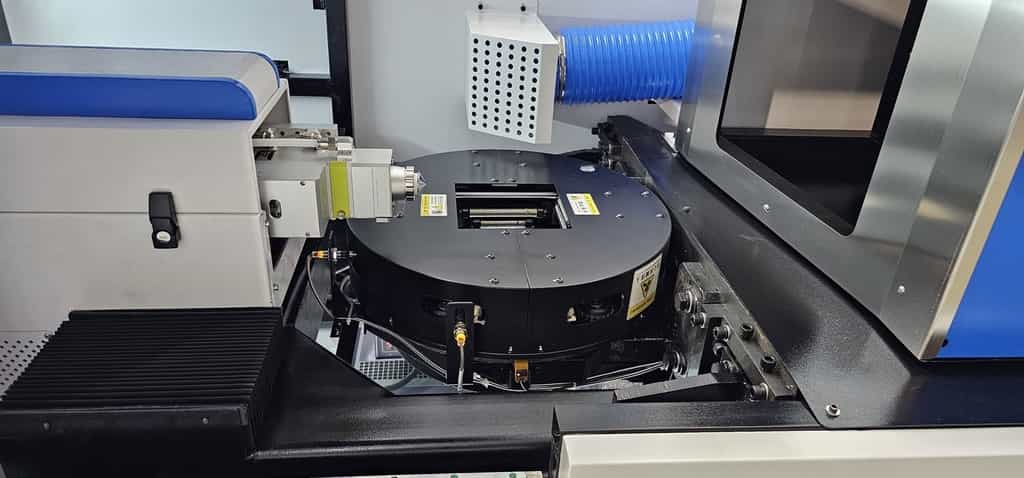

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 Станок оснащён лазерной головкой METALTEC, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
 |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 |
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония). |
 |
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
 |
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из зак |
|
Комплектации |
Стандарт |
|
ЛАЗЕРНЫЙ ИСТОЧНИК |
+ |
|
ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ |
+ |
|
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ |
+ |
|
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА |
+ |
|
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК |
+ |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE |
+ |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) |
+ |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) |
+ |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ |
+ |
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) |
+ |
|
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 |
+ |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) |
+ |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC/AirTAc (ЯПОНИЯ) |
+ |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK |
+ |
|

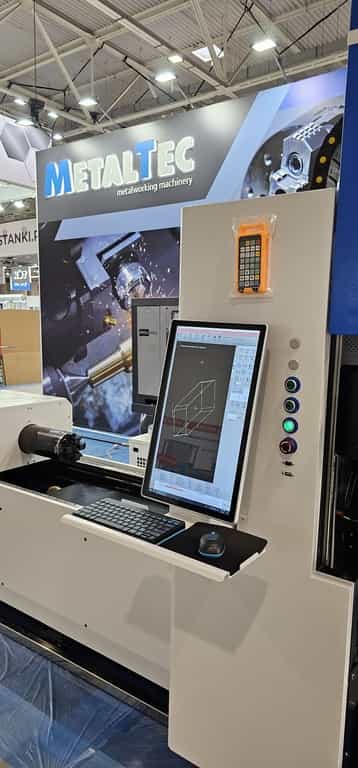

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ |
+ |
|
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ |
+ |
|
Экран из закаленного стекла высокой четкости. |
+ |
