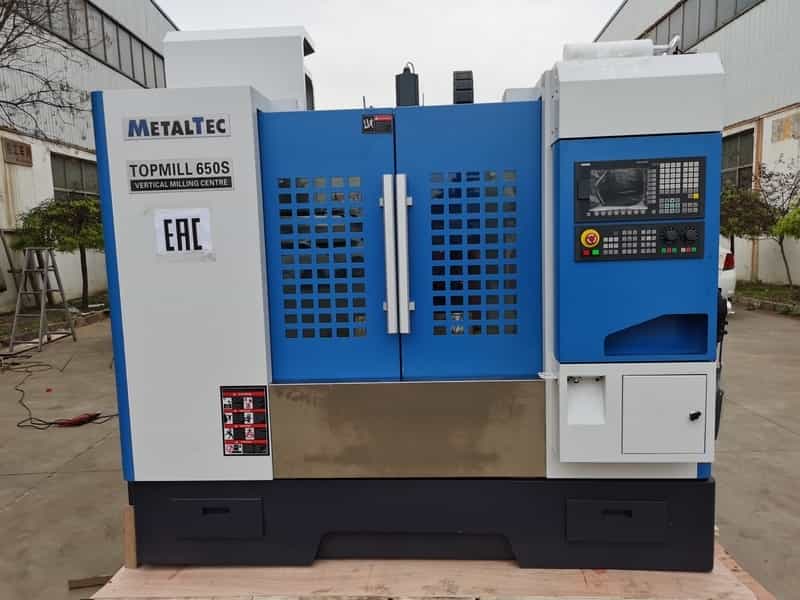

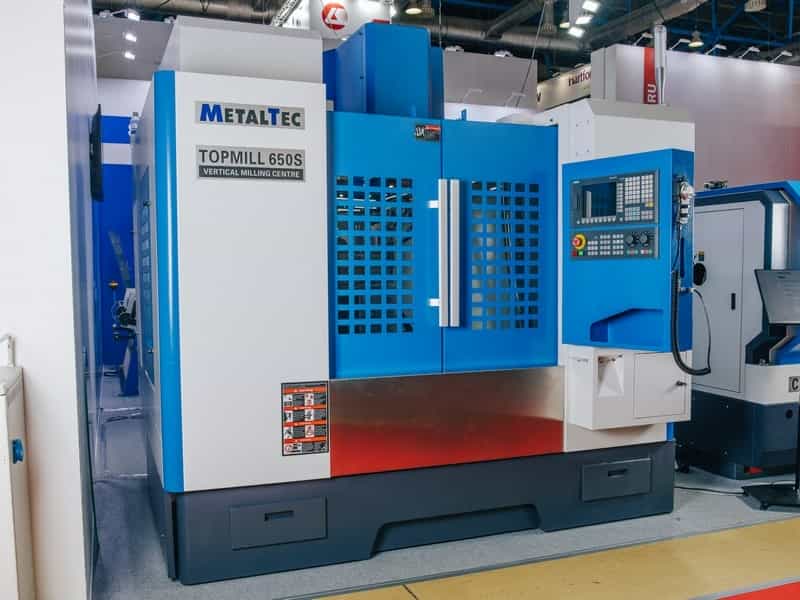

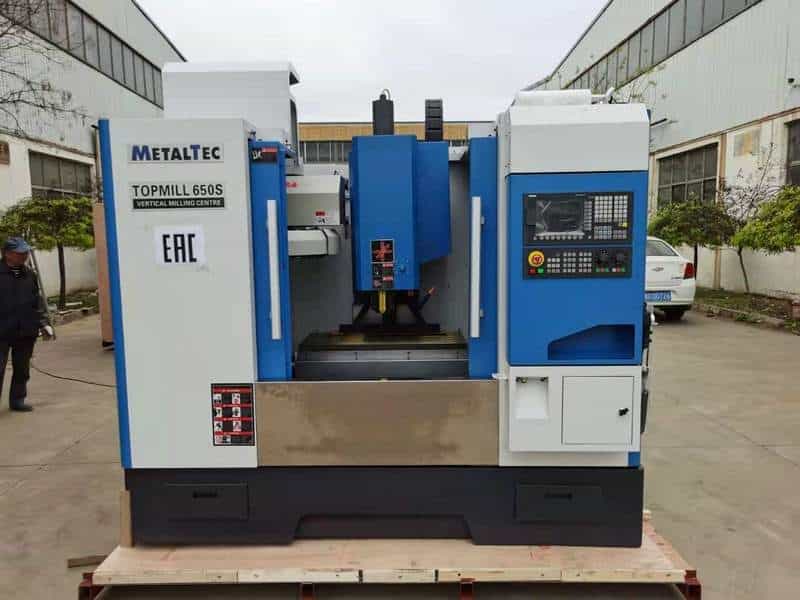

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S (4-х осевой)
Преимущества MetalTec TOPMILL 650S:
- 4-х осевой вертикальный обрабатывающий центр с ЧПУ
- Высокая точность обработки
- Быстрая скорость работы
- Надежность и долговечность
- Простота настройки и использования
Особенности MetalTec TOPMILL 650S:
- Идеальное решение для промышленных предприятий
- Мощный и эффективный обрабатывающий центр
- Подходит для обработки различных материалов, включая металлы и пластик
- Имеет возможность обработки деталей сложной формы
Назначение и сферы применения MetalTec TOPMILL 650S:
Этот вертикальный обрабатывающий центр с ЧПУ идеально подходит для производства деталей и компонентов в различных отраслях промышленности, включая:
- Автомобильную
- Машиностроительную
- Авиационную
- Электронную
MetalTec TOPMILL 650S - надежный помощник в вашем производстве. Повысьте эффективность работы и качество производимой продукции с этим оборудованием!
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ | Наименование | Спецификация | Информация |
1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |

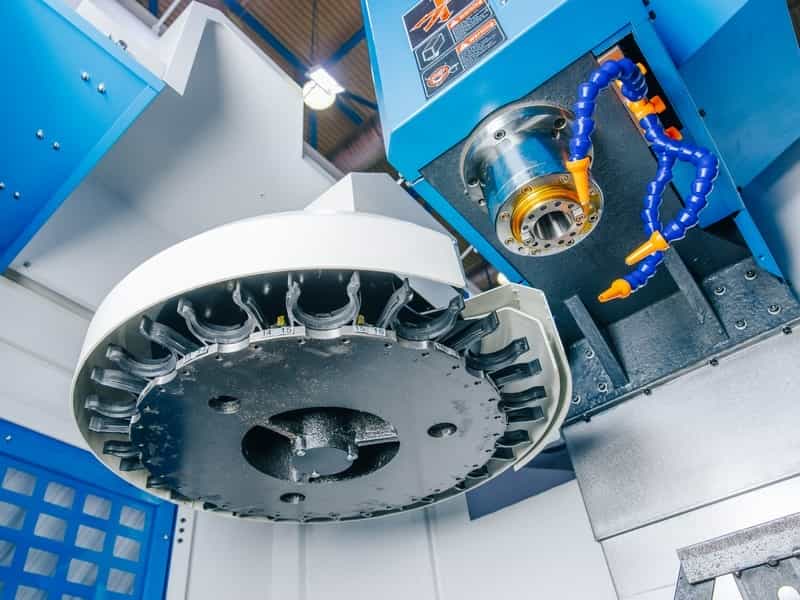

2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
6 | Подшипник винтовой | NSK / FAG (Япония) | |
7 | Муфта | ||
8 | Насос-кулант | Китай | |
9 | Автоматическая система смазки | Китай | |
10 | Пневмосистема | AirTac (Тайвань) | |
11 | Линейные направляющие квадратного сечения по оси Х |
45 мм | HIWIN (Тайвань) |
12 | Линейные направляющие квадратного сечения по оси Y |
45 мм | HIWIN (Тайвань) |
13 | Линейные направляющие квадратного сечения по оси Z |
45 мм | HIWIN (Тайвань) |
14 | Поворотный стол (4 ось) с задней бабкой |
170 мм | TJR (Тайвань) |
Технические характеристики MetalTec TOPMILL 650S |
|
Модель |
TOPMILL 650S |

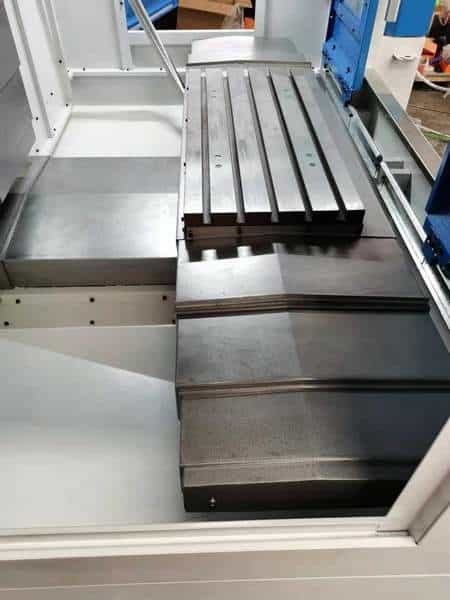

Размеры рабочего стола, мм |
800 x 420 |
Наибольшая нагрузка на стол, кг |
500 |
T-пазы стола, мм |
18 x 80 x 5 |
Перемещение по оси X, мм |
650 |
Перемещение по оси Y, мм |
450 |
Перемещение по оси Z, мм |
510 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм |
150 - 660 |
Расстояние от шпинделя до колонны, мм |
470 |
Направляющие перемещения, X / Y / Z |
Линейные направляющие (С3) |
Шарико-винтовые пары, X / Y / Z |
4012 / 4012 / 4012 / Класс точности P4 |

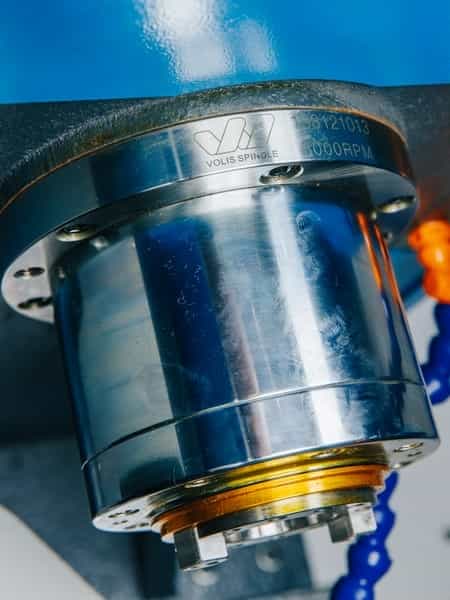

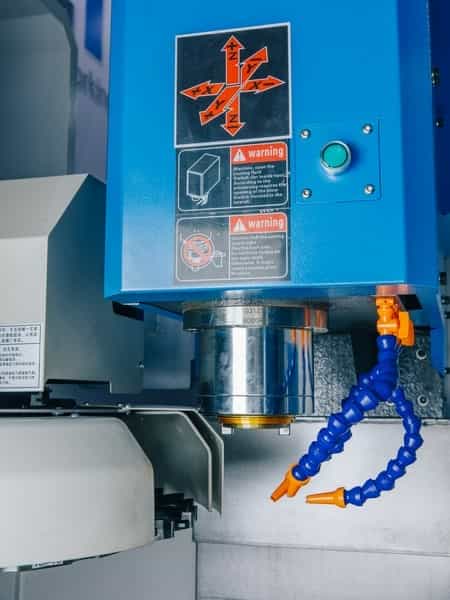

Шпиндель VOLIS (Тайвань) – ременной привод: |
|
Обороты шпинделя, об/мин |
8000 |
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт |
5,5 / 7,5 |

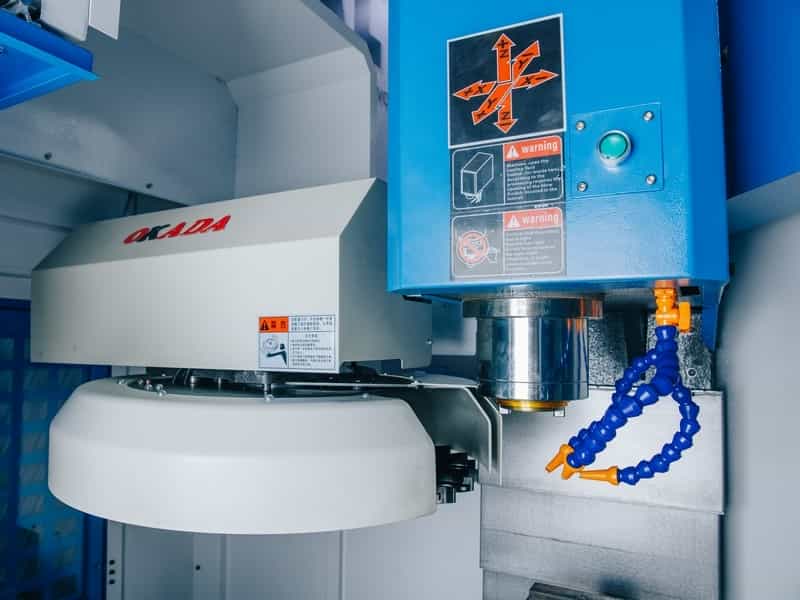

Инструментальная система OKADA (Тайвань): |
|
Тип хвостовика инструмента |
ВТ40 |
Емкость магазина инструмента |
16 |
Максимальный вес устанавливаемого инструмента, кг |
15 |
Максимальный диаметр устанавливаемого инструмента, мм |
100 |
Максимальная длина устанавливаемого инструмента, мм |
300 |
Скорость перемещений: |
|
Быстрые перемещения по осям Х / Y / Z, мм/мин |
24 000 / 24 000 / 20 000 |

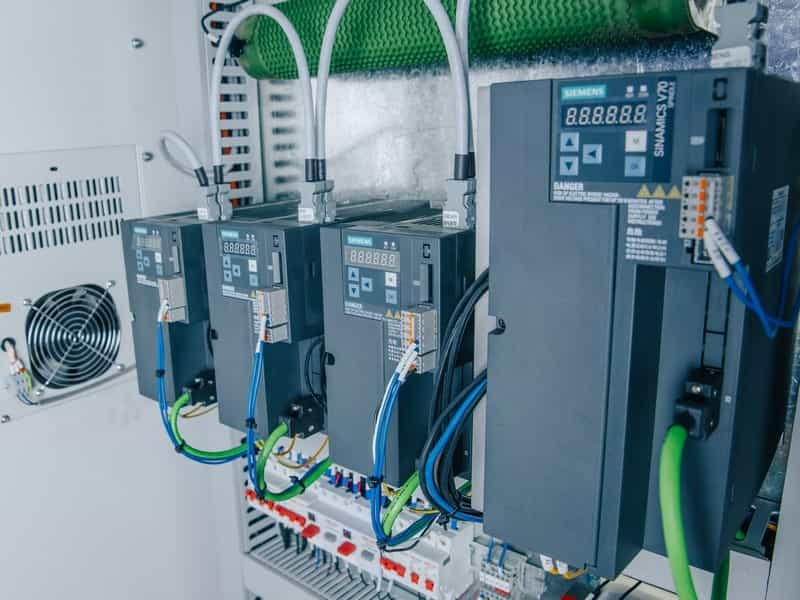

Серводвигатели SIEMENS, X/Y/Z, нм |
7,5 / 7,5 / 15 |
Скорость обработки, мм/мин |
1 - 10 000 |
Точность: |
Точность позиционирования, мм |
± 0,005 |
Повторяемость, мм |
± 0,003 |
Энергопотребление: |
Напряжение, В / Частота, Гц |
380 ± 10% / 50 ± 10% |
Общая установленная мощность, кВт |
9 - 11 |
Пневмосистема: |
Давление воздуха, МПа |
0,6 |
Габаритные размеры: |
Длина, мм |
2350 |
Ширина, мм |
2270 |
Высота, мм |
2500 |
Вес, кг |
4300 |
Конструктивные особенности
, ,
