Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S
Описание товара
Вертикальный обрабатывающий центр MetalTec TOPMILL 800S - это высокоточное промышленное оборудование, предназначенное для обработки металлических деталей с использованием системы ЧПУ.
Преимущества
- Высокая точность обработки
- Быстрая подготовка под 4-ось
- Надежность и долговечность
- Простота в эксплуатации
- Гарантированное качество от производителя
Особенности
- Мощный вертикальный шпиндель
- Широкий диапазон скоростей вращения
- Удобная система управления с ЧПУ
- Интегрированная система охлаждения
Назначение
Металлообработка, фрезерование, сверление и другие виды обработки металлических деталей.
Сферы применения
Промышленное производство, машиностроение, авиационная и автомобильная отрасли, электроника и другие области, где требуется точная и эффективная обработка металла.
Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ |
Наименование |
Спецификация |
Информация |
1 |
Шпиндель |
BT40 / 120 |
Ai Mach (Тайвань) |
2 |
Магазин автосмены инструмента |
BT40 - 12T |
Ai Mach (Тайвань) |
3 |
ШВП по оси Х / Y / Z |
2816 |
LSK (Тайвань) |
4 |
Подшипники |
P4 |
NSK / FAG (Япония) |
5 |
Пневмосистема |
|
AirTac (Тайвань) |
6 |
Линейные направляющие квадратного сечения по осям Х / Y /Z |
30 / 30 / 35 мм |
LSK (Тайвань) |
Конструктивные особенности
|

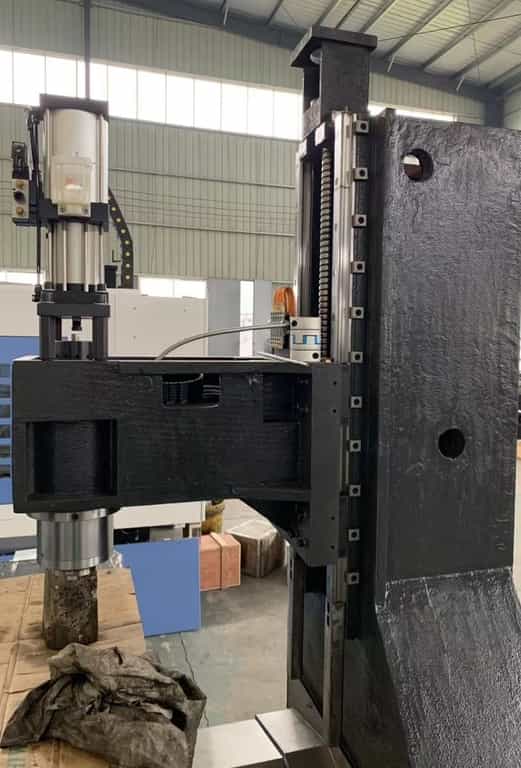

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
|
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань).
Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.
(возможна установка аналогов не ухудшающих качества)
|
|
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
|
|
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
- Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
- Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
- Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
|
|
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
|
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
|
|
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
|
|
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки.
|
|

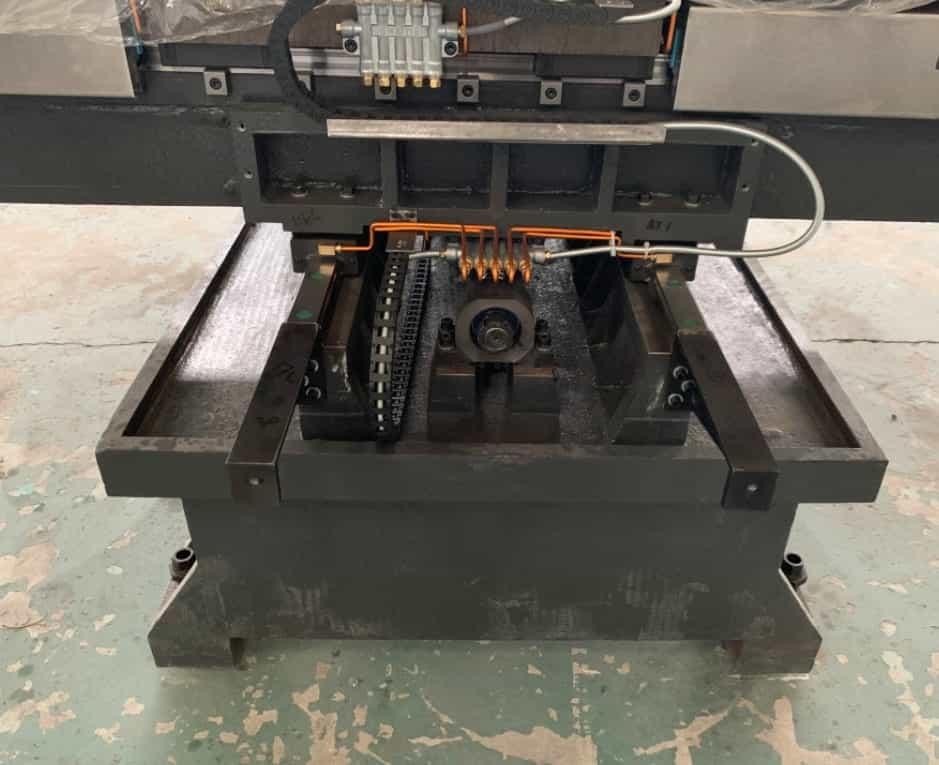

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
|
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
|
Модель TOPMILL 800S
|
Размеры рабочего стола, мм |
800 х 260 |
Наибольшая нагрузка на стол, кг |
200 |
T-пазы стола, мм |
3 х 12 х 78 |
Перемещение по оси X, мм |
500 |
Перемещение по оси Y, мм |
350 |
Перемещение по оси Z, мм |
450 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм |
150 – 570 |
Расстояние от шпинделя до колонны, мм |
350 |
Направляющие перемещения, X / Y / Z |
Линейные направляющие (С3) |
Шарико-винтовые пары, X / Y / Z |
2816 |
Шпиндель VOLIS (Тайвань) – ременной привод:
Обороты шпинделя, об/мин-1 |
8000 |
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт |
5,5 / 7.5 |
Инструментальная система DESU (Тайвань):
Тип хвостовика инструмента |
ВТ40 |
Емкость магазина инструмента |
12 |
Максимальный вес устанавливаемого инструмента, кг |
6 |
Скорость перемещений:
Быстрые перемещения по осям Х / Y / Z, мм/мин |
24 000 / 24 000 / 24 000 |
Скорость обработки, мм/мин |
1 – 10 000 |
Точность:
Точность позиционирования, мм |
± 0,005 / 300 |
Повторяемость, мм |
± 0,003 |
Энергопотребление:
Напряжение, В / Частота, Гц |
380 ± 10% / 50 ± 10% |
Общая установленная мощность, кВт |
20 |
Пневмосистема:
Давление воздуха, МПа |
0,6 |
Габаритные размеры:
Длина, мм |
2000 |
Ширина, мм |
1850 |
Высота, мм |
2350 |
Вес, кг |
2500 |
