Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45 (Комплектация ПРОМ)
Артикул: met1958
Металлообрабатывающий токарный станок MetalTec ТС 45 (Комплектация ПРОМ)
Вы ищете надежное и высокоточное оборудование для своего производства? Тогда MetalTec ТС 45 - идеальное решение для вас! Этот токарный станок ЧПУ с наклонной станиной обеспечит вам высокую производительность и качество обработки деталей.
Преимущества товара:
- Высокая точность обработки деталей
- Простое управление с помощью ЧПУ
- Наклонная станина для обеспечения стабильности и удобства работы
- Надежность и долговечность
- Широкий диапазон скоростей и подач для различных материалов
Особенности товара:
- Мощность двигателя: 5 кВт
- Диаметр обработки: 450 мм
- Длина обработки: 750 мм
- Количество осей: 2
- Система ЧПУ: Siemens 840D
Токарный станок MetalTec ТС 45 идеально подходит для работы с металлом, пластиком, деревом и другими материалами. Он найдет применение в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, судостроение и другие.
Не упустите возможность улучшить производственные процессы в вашей компании с помощью токарного станка MetalTec ТС 45 (Комплектация ПРОМ)!
НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с наклонной станиной MetalTec ТС45 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
- Направляющие качения (Тайвань);
- Гидравлическая задняя бабка;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 41 мм;
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высокопроизводительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
|
Технические характеристики |
|
|
Модель |
ТС 45 |
|
Расстояние между центрами, мм |
250 |
|
Максимальный диаметр обработки над станиной, мм |
400 |
|
Максимальный диаметр обработки над суппортом, мм |
125 |
|
Тип станины |
Наклонная |
|
Шпиндель |
|
|
Максимальные обороты, об/мин |
4000 |
|
Проходное отверстие шпинделя, мм |
41 |
|
Торец шпинделя |
A2-5 |
|
Диаметр патрона, мм |
160 |
|
Перемещение суппорта |
|
|
Ход по оси Х, мм |
380 |
|
Ход по оси Z, мм |
400 |
|
Ускоренное перемещение по осям X / Z, м/мин |
24 / 24 |
|
Инструментальный резцедержатель |
|
|
Тип |
8-ми позиционная револьверная голова |
|
Количество инструмента |
8 |
|
Размер инструмента, мм |
20 x 20 |
|
Двигатель |
|
|
Мощность двигателя, кВт |
5,5 / 7,5 |
|
Насос СОЖ, Вт |
250 |
|
Габаритные размеры |
|
|
Длина |
1920 |
|
Ширина |
1550 |
|
Высота |
1700 |
|
Вес, кг |
1700 |
|
Габаритные размеры в упаковке |
|
|
Длина |
2100 |
|
Ширина |
1700 |
|
Высота |
1850 |
|
Вес, кг |
1950 |
 |

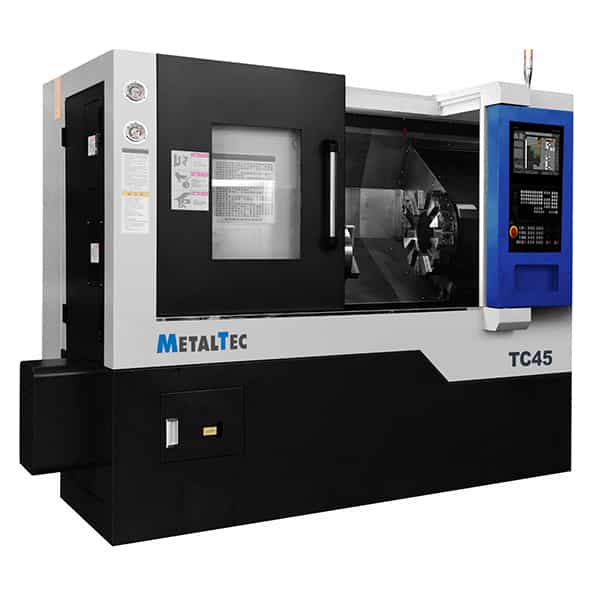

КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм |
 |
8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм. |
 |
ПРИВОДНАЯ СИСТЕМА SIEMENS Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. |
 |

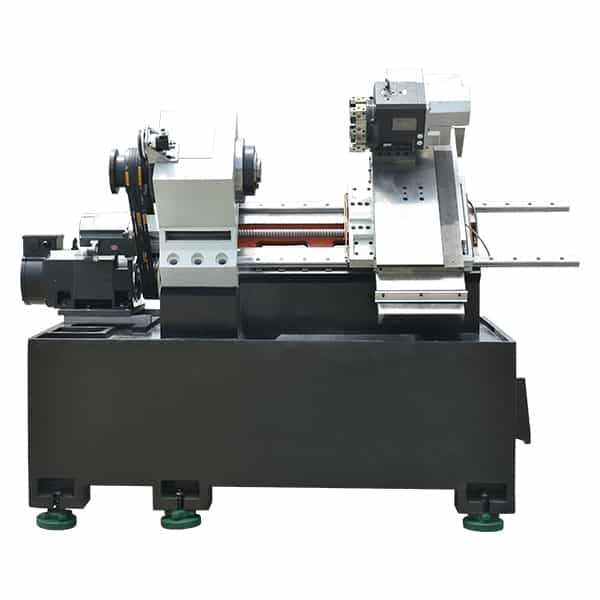

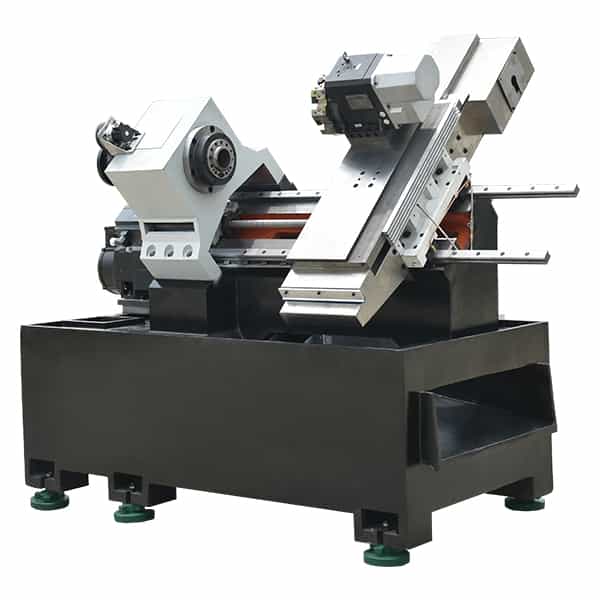

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Sсhneider (Франция). |
