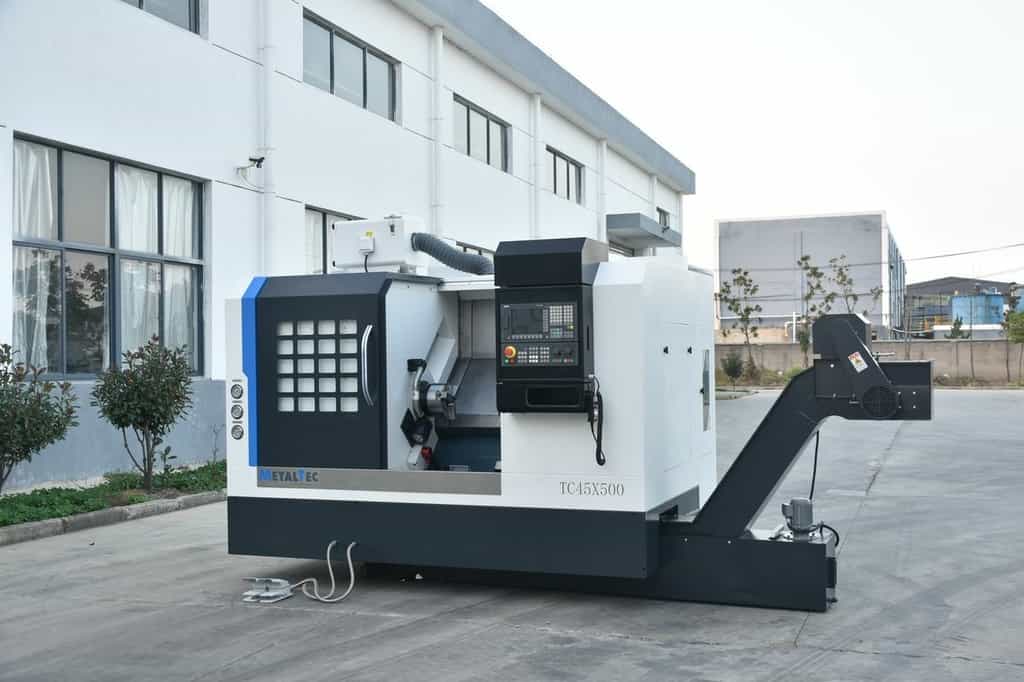

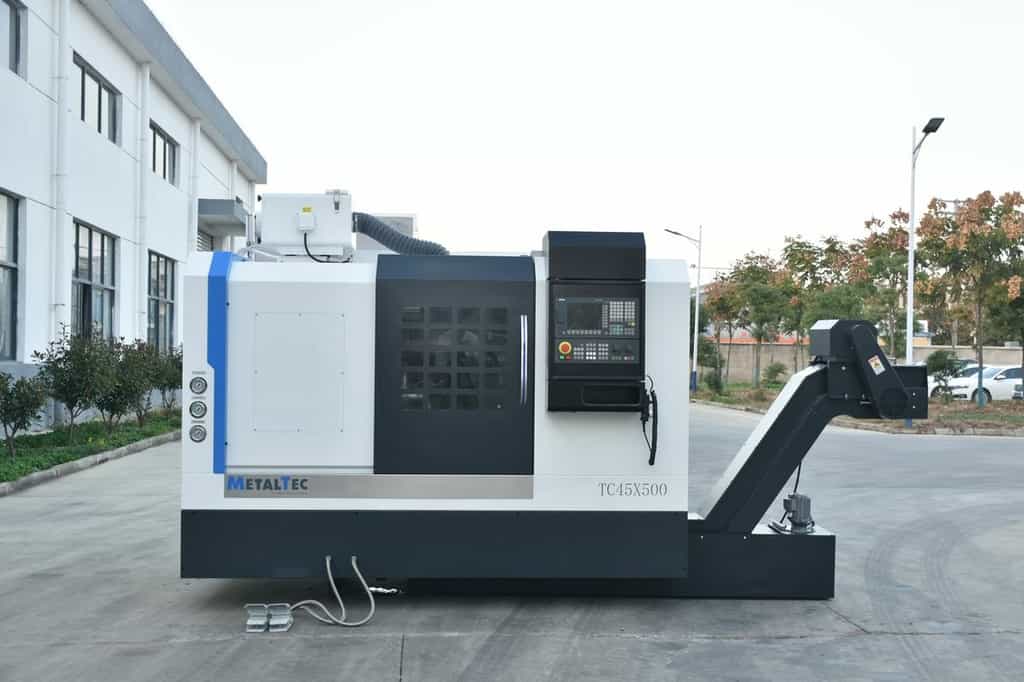

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45 x 500 (Комплектация ПРОМ)
Артикул: met1113
MetalTec ТС 45 x 500 (Комплектация ПРОМ) - Токарный станок ЧПУ с наклонной станиной
MetalTec ТС 45 x 500 - это высокоточный токарный станок с ЧПУ, который отлично подойдет для производства деталей среднего и крупного размера. Комплектация ПРОМ включает в себя все необходимые компоненты для эффективной работы и обслуживания станка.
Преимущества товара:
- Высокая точность обработки деталей
- Большой диапазон скоростей и подач для различных материалов
- Наклонная станина обеспечивает удобство доступа к обрабатываемому материалу
- Простота настройки и управления с помощью ЧПУ
Особенности товара:
- Мощность шпинделя: 45 кВт
- Диаметр обработки: 500 мм
- Станок оснащен системой смены инструмента и автоматической смазкой
Назначение и сферы применения:
MetalTec ТС 45 x 500 идеально подходит для производства автомобильных деталей, металлических конструкций, запчастей и других изделий, требующих точной обработки и высокой производительности. Станок может использоваться в машиностроении, авиации, судостроении и других отраслях промышленности.
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec TC 45 х 500 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
- Направляющие качения 35 мм (Тайвань);
- Шарико-винтовая пара d = 32 мм (Тайвань);
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 50 мм;
- Станина имеет индукционную закалку с твердостью > HRC 55;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и точности;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высокопроизводительной работы;
- Система автоматической смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
Технические характеристики |
|
|
Модель |
ТС 45 x 500 |
|
Расстояние между центрами, мм |
500 |
|
Максимальный диаметр обработки над станиной, мм |
450 |
|
Максимальный диаметр обработки над суппортом, мм |
180 |
|
Тип станины |
Наклонная |
|
Шпиндель |
|
|
Максимальные обороты, об/мин |
4000 |
|
Проходное отверстие шпинделя, мм |
50 |
|
Торец шпинделя |
A2-6 |
|
Диаметр патрона, мм |
200 |
|
Перемещение суппорта |
|
|
Ход по оси Х, мм |
240 |
|
Ход по оси Z, мм |
500 |
|
Ускоренное перемещение по осям X / Z, м/мин |
15 / 15 |
|
Инструментальный резцедержатель |
|
|
Тип |
12-ти позиционная гидравлическая револьверная голова Pragatti |
|
Количество инструмента |
12 |
|
Размер инструмента, мм |
20 x 20 |
|

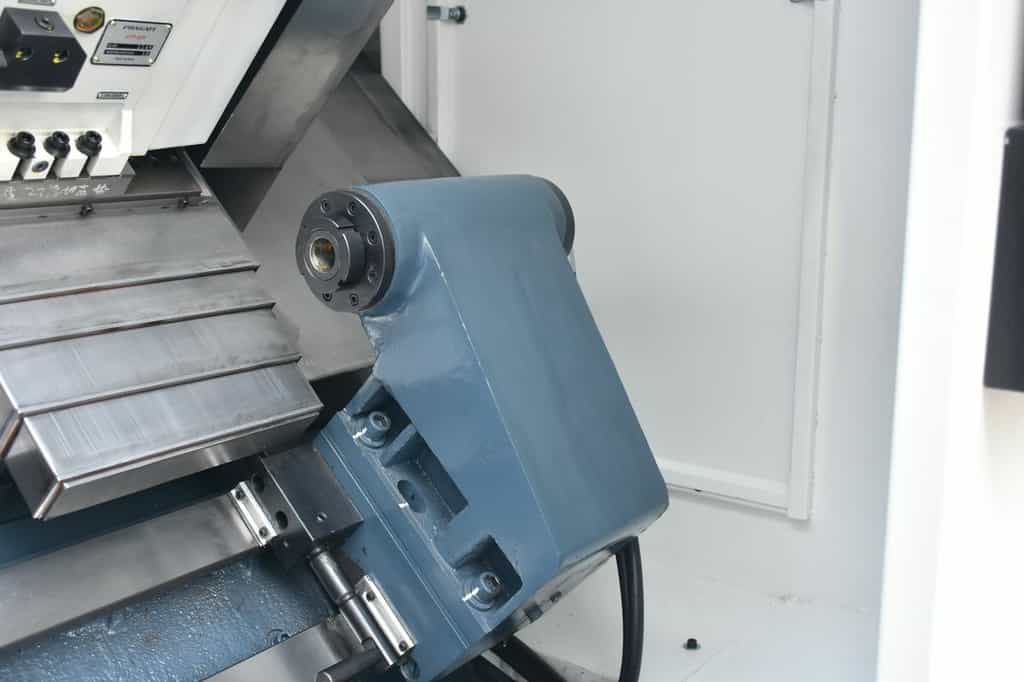

Задняя бабка |
|
|
Тип |
Гидравлическая |
|
Максимальное перемещение, мм |
80 |
|
Конус |
MT4 |
|
Двигатель |
|
|
Мощность двигателя, кВт |
11 / 15 |
|
Насос СОЖ, Вт |
370 |
|
Габаритные размеры |
|
|
Длина |
3250 |
|
Ширина |
1800 |
|
Высота |
1800 |
|
Вес, кг |
3400 |
|
Габаритные размеры в упаковке |
|
|
Длина |
3450 |
|
Ширина |
2000 |
|
Высота |
2000 |
|
Вес, кг |
3600 |
 |

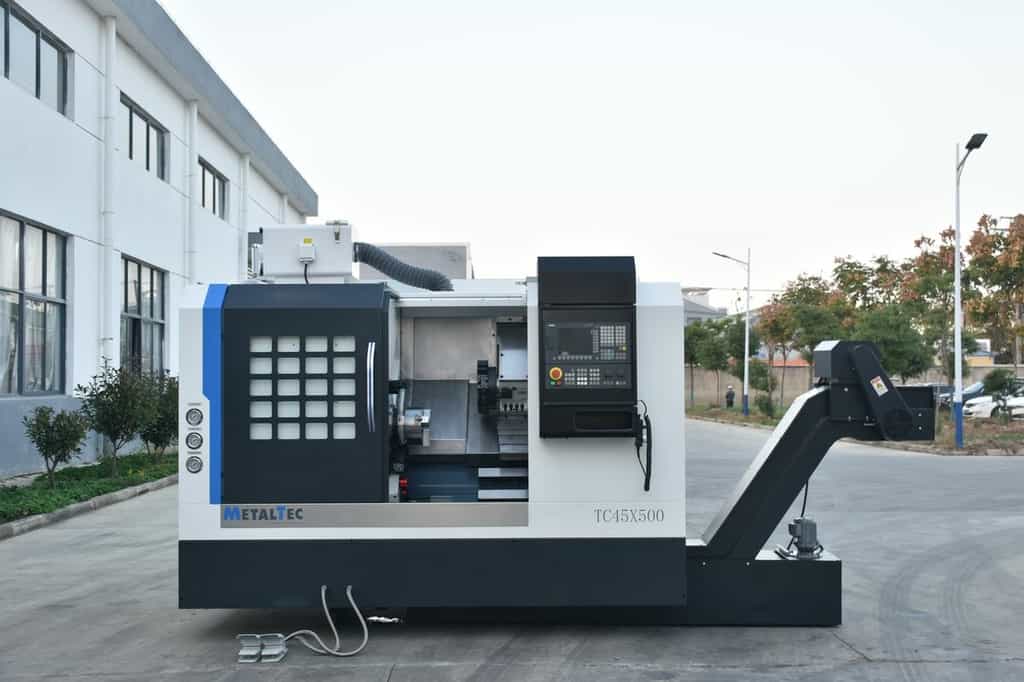

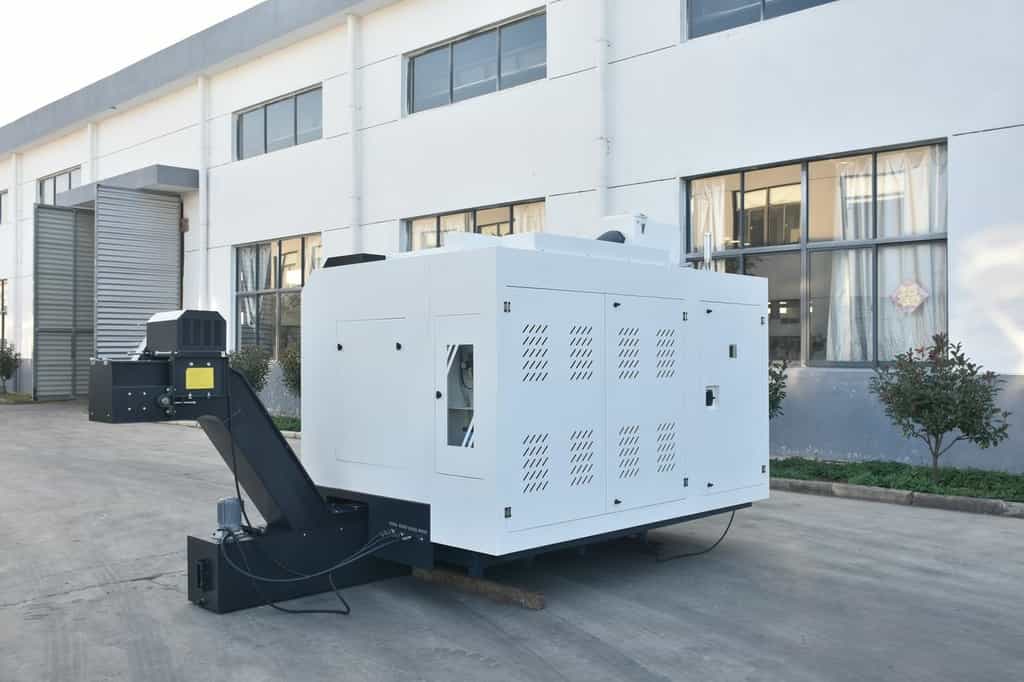

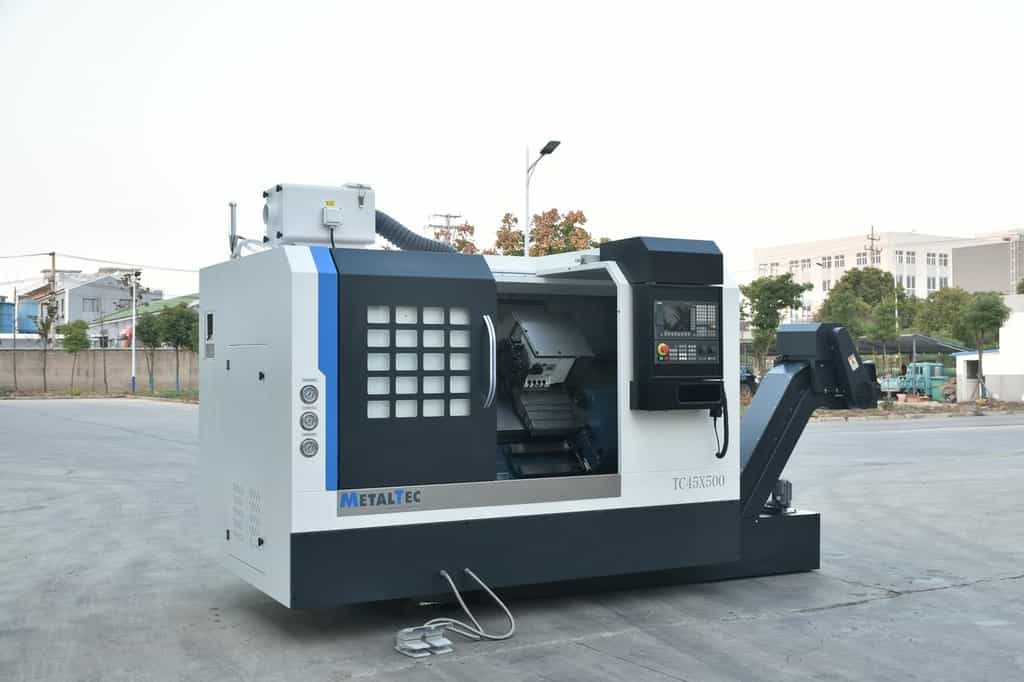

КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

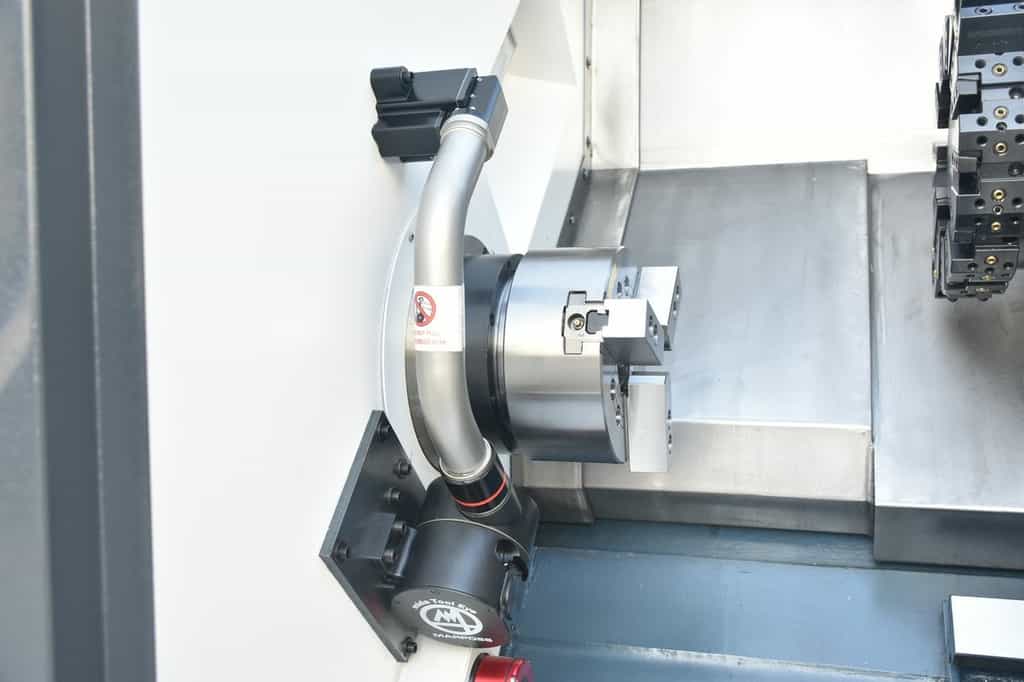

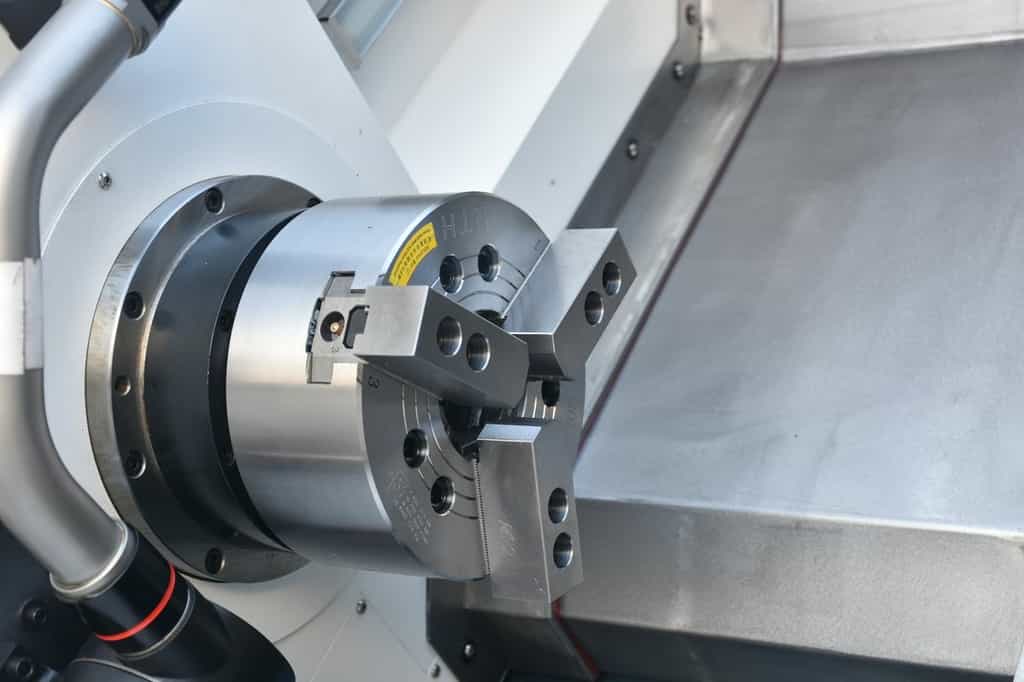

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм |
 |

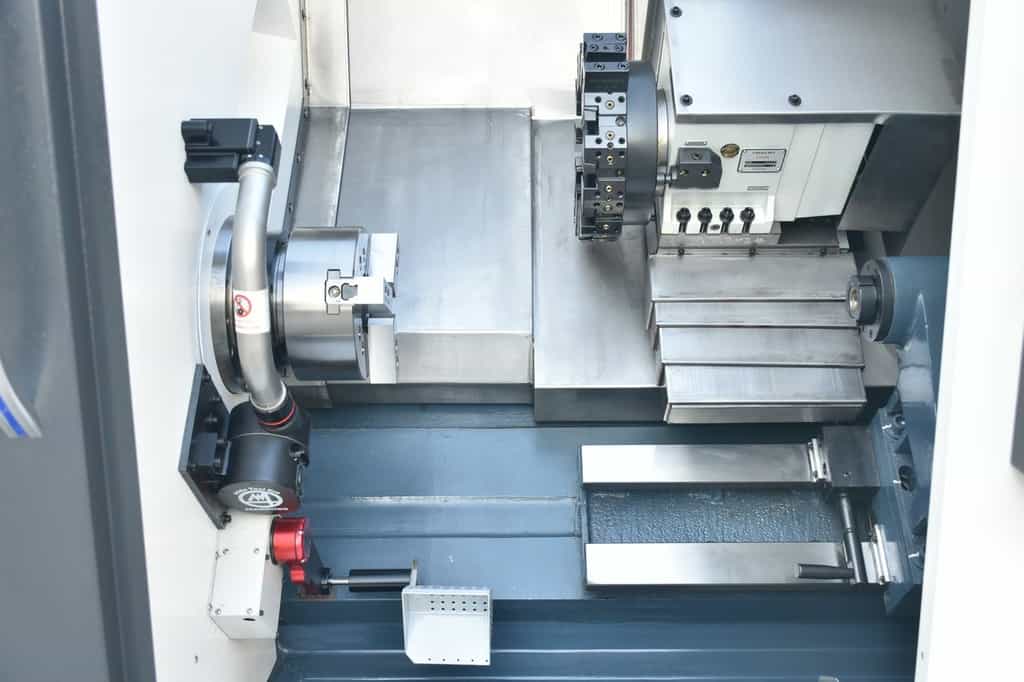

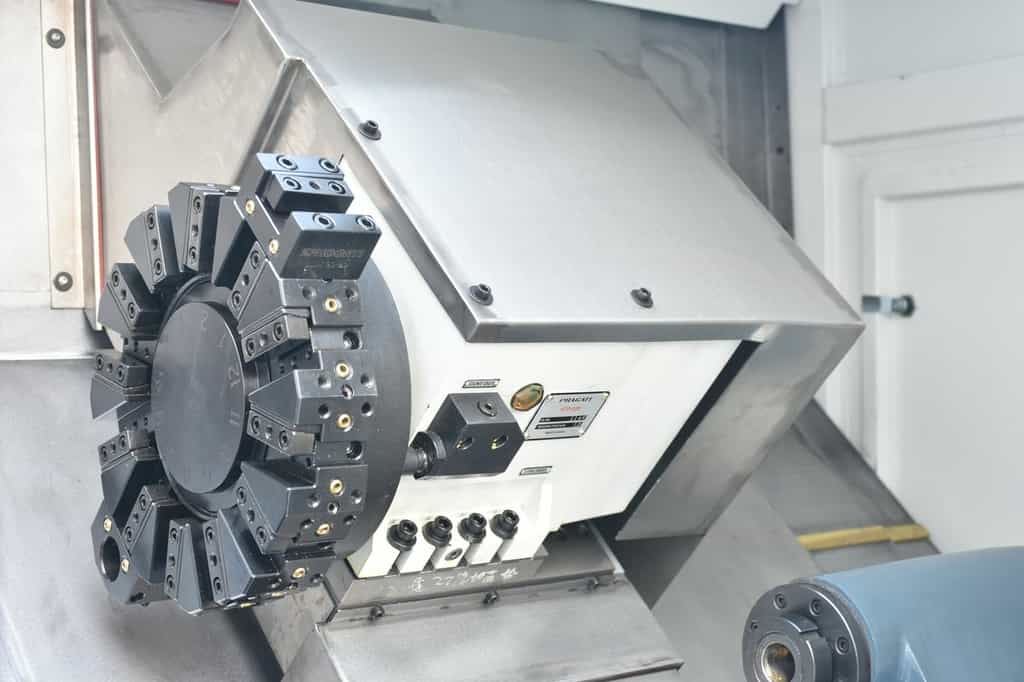

12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет - 12 ед. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм. |
 |
СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 11 / 15 КВТ Сильная перегрузочная способность, надежная работа при 150% номинальной мощности в течение 30 минут, ударопрочность и длительный срок службы.  |
 |

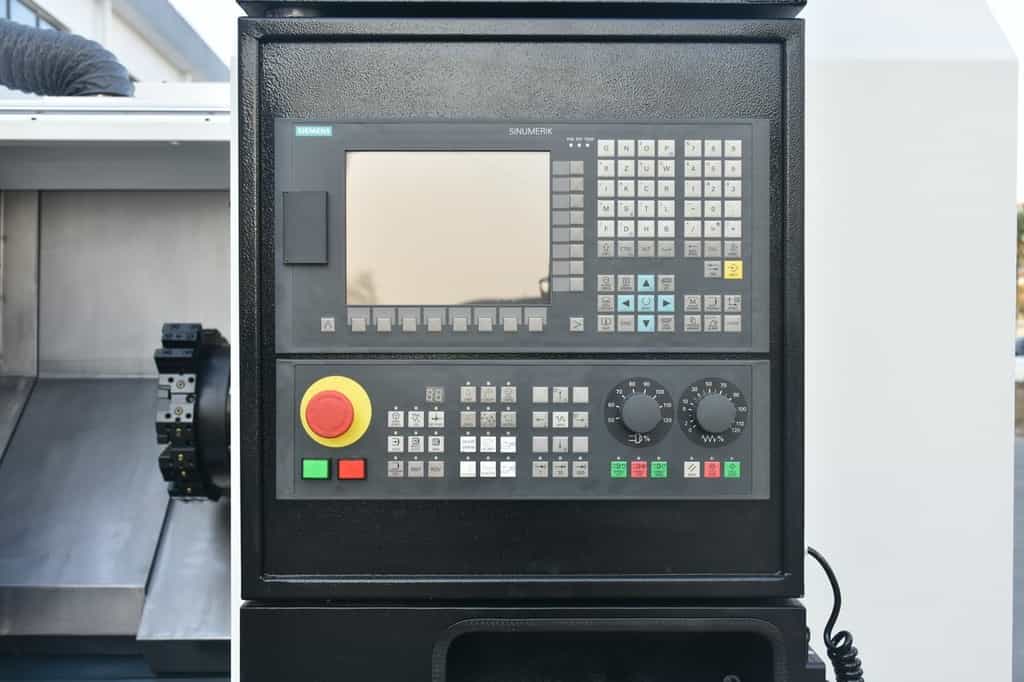

ПРИВОДНАЯ СИСТЕМА SIEMENS Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

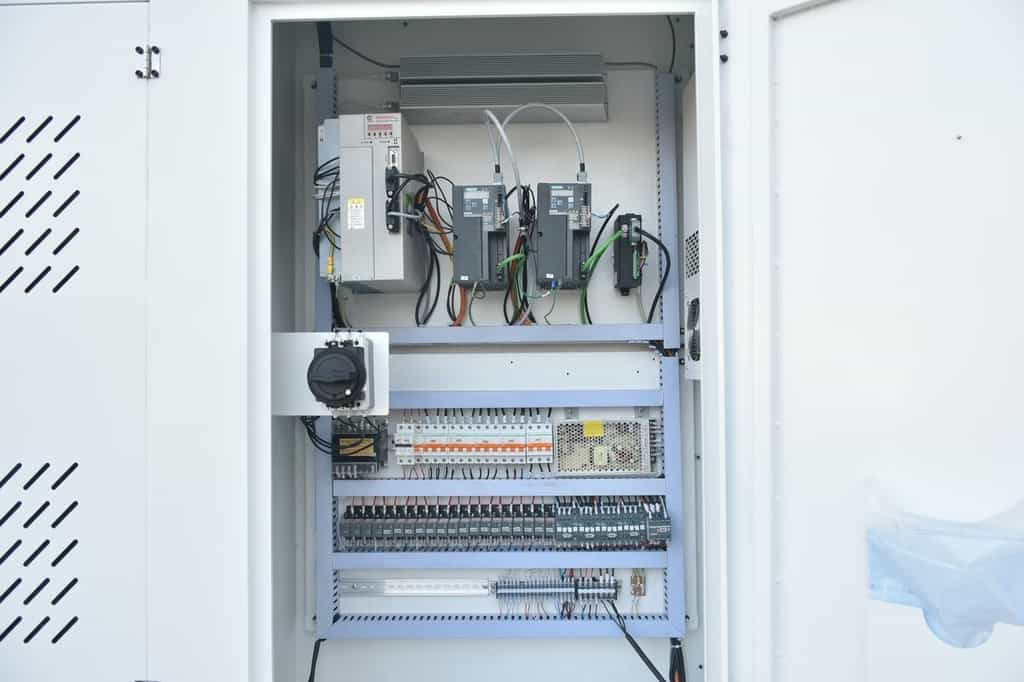

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Sсhneider (Франция). |
