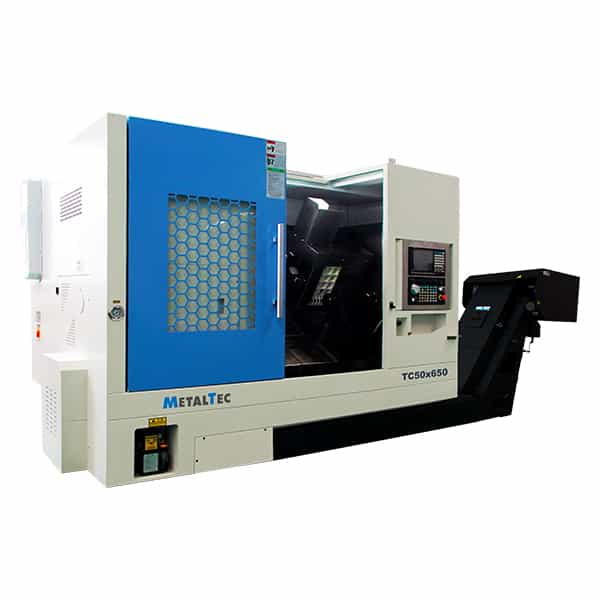

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 (Комплектация ПРОМ)
Артикул: met1967
Металлообрабатывающее оборудование MetalTec ТС 50х650
Представляем вашему вниманию токарный станок ЧПУ MetalTec ТС 50х650, который отличается высокой производительностью, надежностью и простотой в эксплуатации. Это идеальное решение для предприятий, занимающихся металлообработкой.
Преимущества токарного станка MetalTec ТС 50х650:
- Наклонная станина для удобства обработки деталей
- Высокая точность обработки благодаря ЧПУ
- Широкий диапазон скоростей и подач для различных материалов
- Прочная конструкция и долгий срок службы
- Простая настройка и обслуживание
Особенности токарного станка MetalTec ТС 50х650:
- Максимальный диаметр обработки - 50 мм
- Максимальная длина обработки - 650 мм
- ЧПУ система управления
- Интегрированная система смазки
- Компактные размеры для экономии места в цехе
Токарный станок MetalTec ТС 50х650 идеально подходит для обработки различных деталей из металла, позволяя производить высокоточные работы с минимальными затратами времени и усилий. Этот станок найдет применение в машиностроении, автомобильной промышленности, а также в производстве бытовой техники.
Не упустите возможность приобрести качественное металлообрабатывающее оборудование MetalTec ТС 50х650 уже сегодня и повысить эффективность своего производства!
НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
- Направляющие качения (Тайвань);
- Гидравлическая задняя бабка;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 50 мм;
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высокопроизводительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

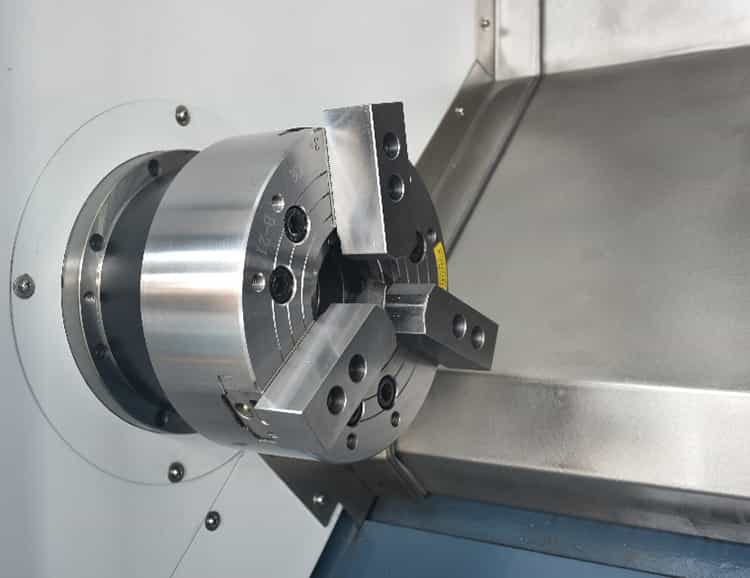

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм |
 |

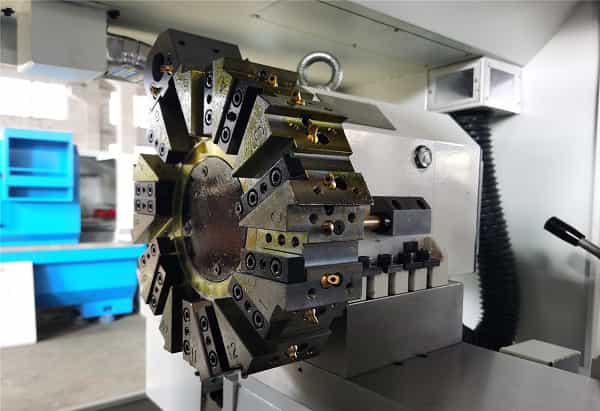

12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти и 8-ми позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм. |
 |

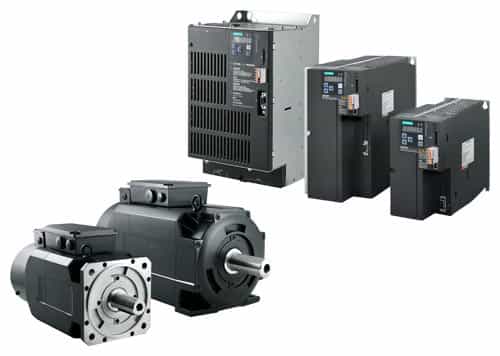

ПРИВОДНАЯ СИСТЕМА SIEMENS Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Sсhneider (Франция). |
|
Технические характеристики |
|
|
Модель |
ТС 50х650 |
|
Расстояние между центрами, мм |
620 |
|
Максимальный диаметр обработки над станиной, мм |
500 |
|
Максимальный диаметр обработки над суппортом, мм |
230 |
|
Максимальный длина обработки, мм |
520 |
|
Тип станины |
наклонная |
|
Шпиндель |
|
|
Максимальные обороты, об/мин |
4000 |
|
Проходное отверстие шпинделя, мм |
51 |
|
Торец шпинделя |
A2-6 |
|
Диаметр патрона, мм |
200 |
|
Перемещение суппорта |
|
|
Ход по оси Х, мм |
270 |
|
Ход по оси Z, мм |
550 |
|
Ускоренное перемещение по осям X / Z, м/мин |
20 / 20 |
|
Инструментальный резцедержатель |
|
|
Тип |
12-ти позиционная револьверная голова |
|
Количество инструмента |
12 |
|
Размер инструмента, мм |
25 x 25 |
|
Задняя бабка |
|
|
Тип |
гидравлическая |
|
Максимальное перемещение |
80 |
|
Конус |
MT5 |
|
Двигатель |
|
|
Мощность двигателя, кВт |
11 / 15 |
|
Насос СОЖ, Вт |
370 |
|
Габаритные размеры |
|
|
Длина |
4100 |
|
Ширина |
1900 |
|
Высота |
1950 |
|
Вес, кг |
3100 |
|
Габаритные размеры в упаковке |
|
|
Длина |
4300 |
|
Ширина |
2200 |
|
Высота |
2200 |
|
Вес, кг |
3100 |
|
|
|
