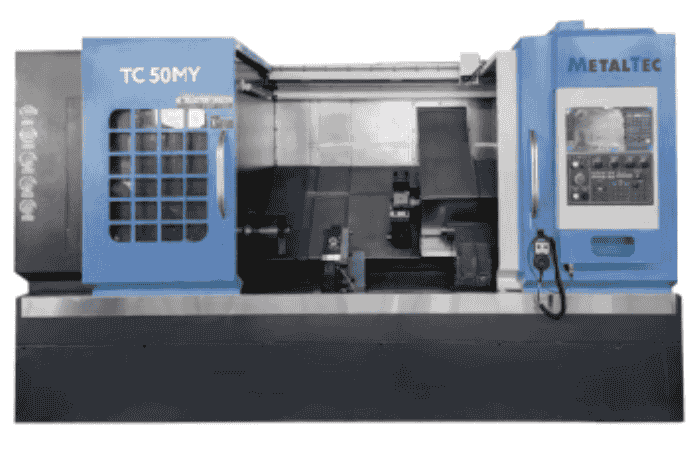

Токарный станок чпу с наклонной станиной MetalTec ТС 50MY + ось Y
Артикул: met12511
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
Технические характеристики MetalTec ТС 50MY + ось Y |
|
|
Расстояние между центрами |
750 мм |
|
Максимальный диаметр над станиной |
Φ500 мм |
|
Максимальный диаметр над суппортом |
Φ300 мм |
|
Максимальная длина обработки |
600 мм |
|
Максимальные обороты шпинделя |
50-3500 об/мин |
|
Торец шпинделя |
A2-6 |
|
Отверстие шпинделя |
Φ 66 мм |
|
Диаметр патрона |
Φ200 мм |
|
Обрабатываемый пруток |
Φ 52 мм |
|
Ход по оси Х |
250 мм |
|
Ход по оси Z |
620 мм |
|
Ход по оси Y |
+/-50 |
|
12-ти позиционная приводная револьверная голова BMT55 (ER32) |
+ |
|
Осевой привод (держатель инструмента BMT55 0°) – 2 шт. |
+ |
|
Радиальный привод (держатель инструмента BMT55 90°) – 2 шт. |
+ |
|
Тип задней бабки |
Гидравлическая |
|
Максимальное перемещение задней бабки |
120 мм |
|
Конус задней бабки |
MT5 |
|
Главный двигатель |
15/18,5 кВт |
|
Приводной двигатель по оси X |
3 кВт |
|
Приводной двигатель по оси Z |
3 кВт |
|
Приводной двигатель по оси Y |
1,8 кВт |
|
Насос СОЖ |
10 Бар |
|
Тип станины |
Наклонная |
|
Габариты в упаковке (Д×Ш×В) |
3400x2200x2400 |
|
Вес станка (нетто/брутто) |
4500 кг |
|
Шпиндель |
|
|
Максимальные обороты |
50-3500 об/мин |
|
Торец шпинделя |
A2-6 |
|
Отверстие шпинделя |
Φ 66 мм |
|
Диаметр патрона |
Φ 200 мм |
|
Обрабатываемый пруток |
Φ 52 мм |
|
Система торможения |
Гидравлическая |
|
Тип привода |
Электродвигатель |
|
Производитель подшипников |
FANUC |
|
Жесткость и точность |
Высокая |
|
Дополнительные особенности |
Индукционная закалка станин, жесткость > HRC55 |
|
Перемещение суппорта |
|
|
Ход по оси X |
250 мм |
|
Ход по оси Z |
620 мм |
|
Ход по оси Y |
+/-50 мм |
|
Направляющие |
Линейные |
|
Шарико-винтовые передачи |
Тайвань |
|
Инструментальный резцедержатель |
|
|
Тип |
12-ти позиционная приводная револьверная голова BMT55 (ER32) |
|
Торцевой блок |
2 шт. 25x25 мм |
|
Радиальный блок |
2 шт. 25x25 мм |
|
Расточные блоки |
2 шт. Φ 40 мм |
|
Осевой привод (держатель инструмента BMT55 0°) |
2 шт. |
|
Радиальный привод (держатель инструмента BMT55 90°) |
2 шт. |
|
Приводной инструмент |
|
|
Осевой привод (держатель инструмента BMT55 0°) |
2 шт. |
|
Радиальный привод (держатель инструмента BMT55 90°) |
2 шт. |
|
Задняя бабка |
|
|
Тип |
Гидравлическая |
|
Максимальное перемещение |
120 мм |
|
Конус |
MT5 |
|
Двигатель |
|
|
Главный двигатель |
15/18,5 кВт |
|
Приводной двигатель по оси X |
3 кВт |
|
Приводной двигатель по оси Z |
3 кВт |
|
Приводной двигатель по оси Y |
1,8 кВт |
|
Точности |
|
|
Индукционная закалка станины |
Твердость > HRC55 |
|
Жесткость и точность |
|
|
Высокая |
Точность позиционирования |
|
Точность позиционирования по оси X |
±0,005 мм |
|
Точность позиционирования по оси Z |
±0,008 мм |
|
Точность позиционирования по оси Y |
±0,003 мм |
|
Повторяемость |
|
|
Повторяемость по оси X |
±0,003 мм |
|
Повторяемость по оси Z |
±0,005 мм |
|
Повторяемость по оси Y |
±0,002 мм |
|
Габаритные размеры |
|
|
Габариты в упаковке (Д×Ш×В) |
3400x2200x2400 мм |
|
Вес станка (нетто/брутто) |
4500 кг |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
 |
12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм |
 |
ПРИВОДНАЯ СИСТЕМА FANUC Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система FANUC задает новые стандарты в классе приводов станков. |
 |
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция). |
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
ДЕТАЛЕУЛОВИТЕЛЬ |
 |
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: • вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. • автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
