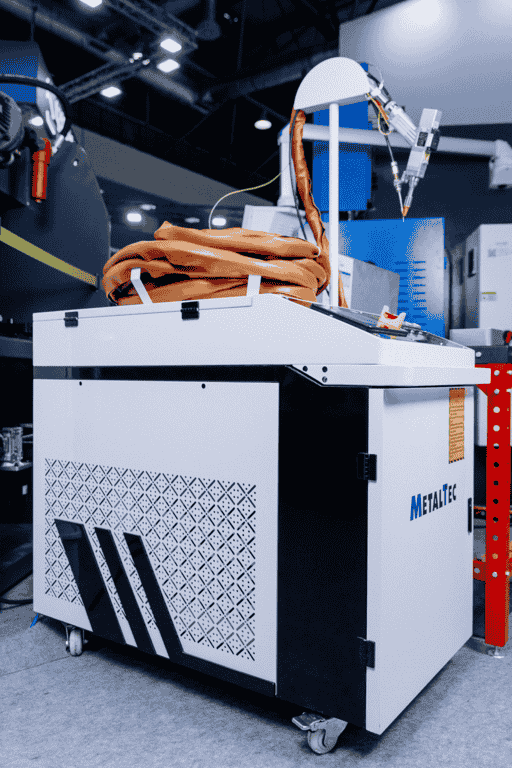

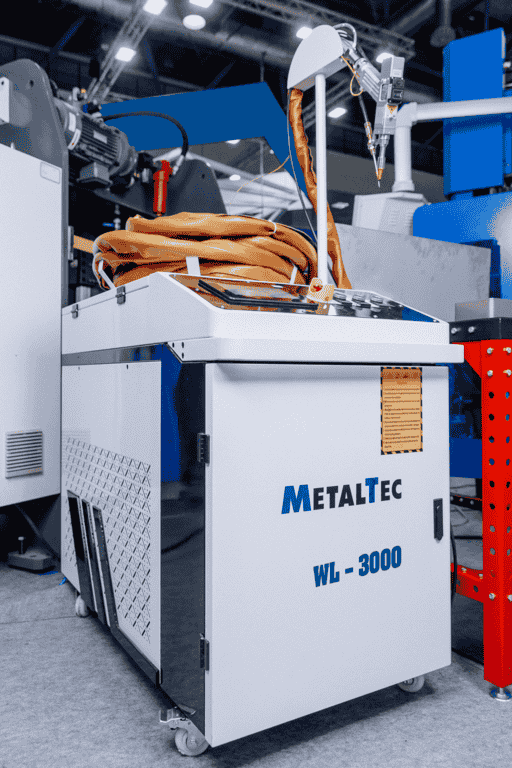

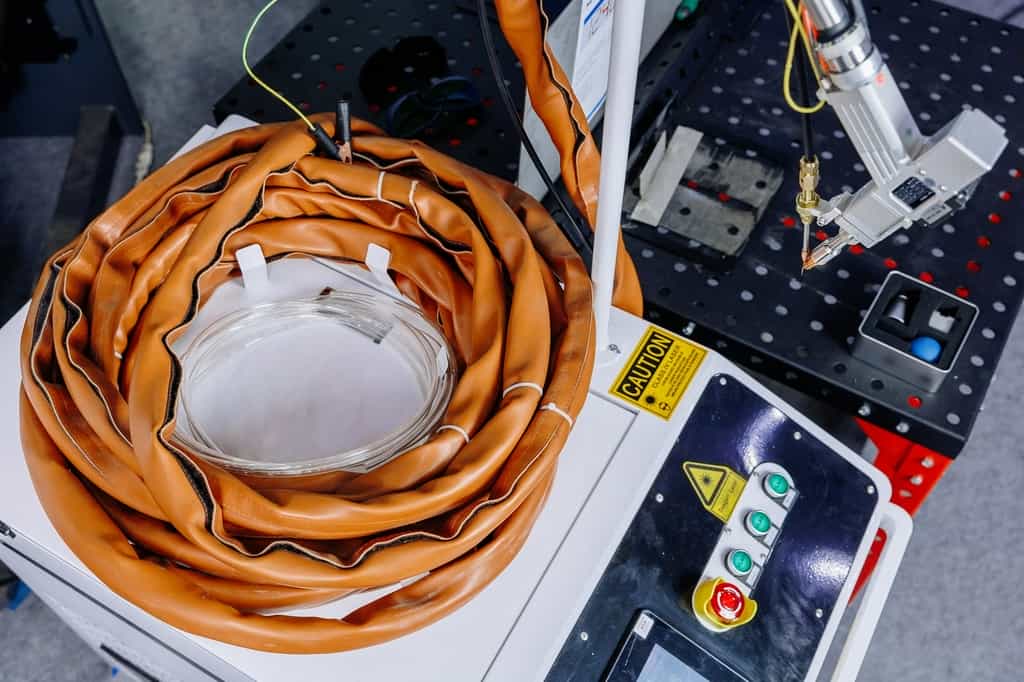

Оптоволоконная лазерная сварочная установка MetalTec WL 3000

НАЗНАЧЕНИЕ:

Сущность лазерного процесса сварки состоит в следующем: лазерное излучение направляется в фокусирующую систему, где фокусируется в пучок меньшего сечения и попадает на свариваемые детали, где частично отражается, частично проникает внутрь материала, где поглощается, нагревает и расплавляет металл, формируя сварной шов.

Достоинство лазерного излучения — высокая концентрация энергии: лазерная сварка проводится на плотностях мощности лазерного излучения Е=10⁶ — 10⁷ Вт/см², что позволяет сваривать разные материалы с толщинами от нескольких микрометров до десятков миллиметров. При сварке изделий малых толщин от 0,05 до 1,0 мм сварка проходит с расфокусировкой лазерного луча.

Лазерную сварку производят сквозным и частичным проплавлением в любом пространственном положении. Сварка проводится непрерывным или импульсным излучением. При импульсном лазерном излучении сварной шов образуется сварными точками, их перекрытием на 30—90 %.

Лазерная сварка разделяется на три вида: микросварка (толщина или глубина проплавления до 100 мкм), мини-сварка (глубина проплавления от 0,1 до 1 мм) и макросварка (глубина проплавления более 1 мм).

Современные сварочные установки с  твердотельными лазерами проводят шовную сварку со скоростью до 5 мм/с с частотой импульсов около 20 Гц. Сварку проводят с использованием присадочных материалов (проволока диаметром около 1,5 мм, лента или порошок); присадка увеличивает сечение сварного шва.

Отличительные особенности:

• возможность сварки высокоточных конструкций;
• сварка без правок или механической обработки;
• высокая скорость сварки и производительность работ (стальной лист толщиной 20 мм электрической дугой сваривают со скоростью 15 м/ч за 5 - 8 проходов, при сварке непрерывным лазерным лучом лист сваривается со скоростью 100 м/ч за 1);
• высокая экологическая безопасность по сравнению с традиционной сваркой;
• минимальные температурные поводки и коробление металла (в сравнении с другими методами);
• хороший внешний вид, что важно, например, при сварке автомобильных кузовов.

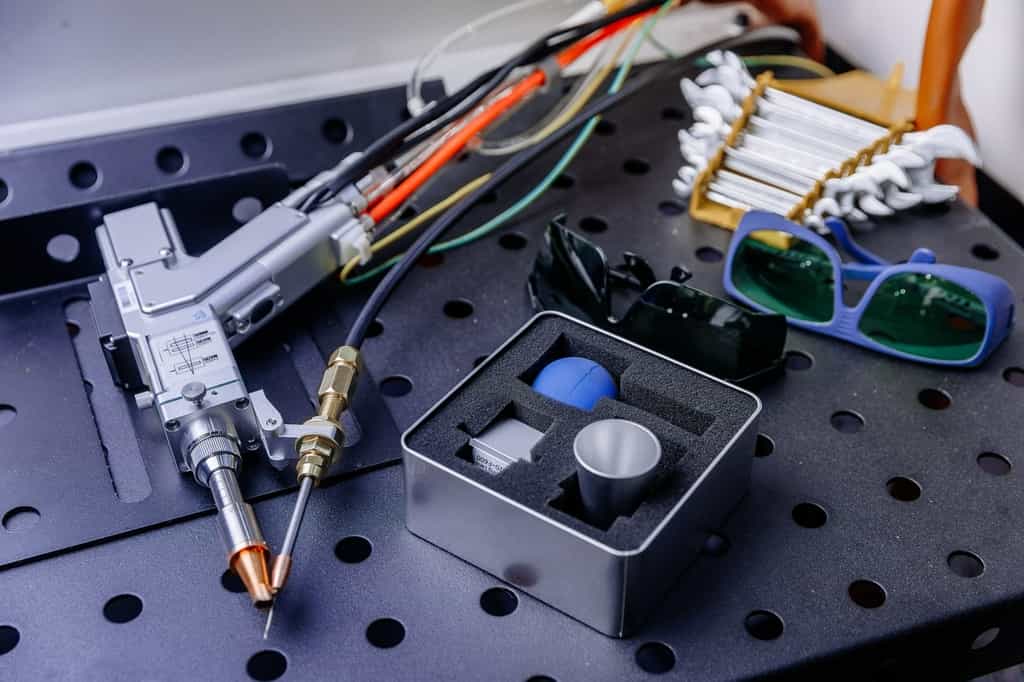

 Комплектация:

• Сварочный пистолет
• насадка для лазерной чистки
• устройство размотки и подачи проволоки
• водяной чиллер охлаждения

Конструктивные особенности

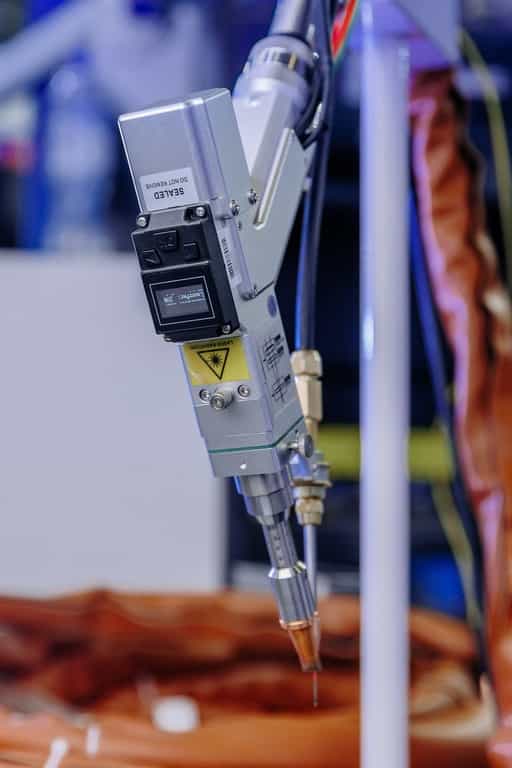

	ПИСТОЛЕТ ЛАЗЕРНОЙ СВАРКИ Оснащен направляющим устройством для автоматической подачи проволоки Встроенная защита Удобство и эргономичность Безопасная и надежная, быстрая и качественная работа. Установка оснащена насадкой для лазерной чистки. После замены насадки. Можно осуществлять лазерную чистку.
	ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ ИСТОЧНИК MAXPHOTONICS Одномодовый лазерный источник с непрерывным излучением имеет модульную конструкцию. Это идеальный лазерный источник для лазерной точной резки, прецизионной сварки и других применений в том числе очистки.

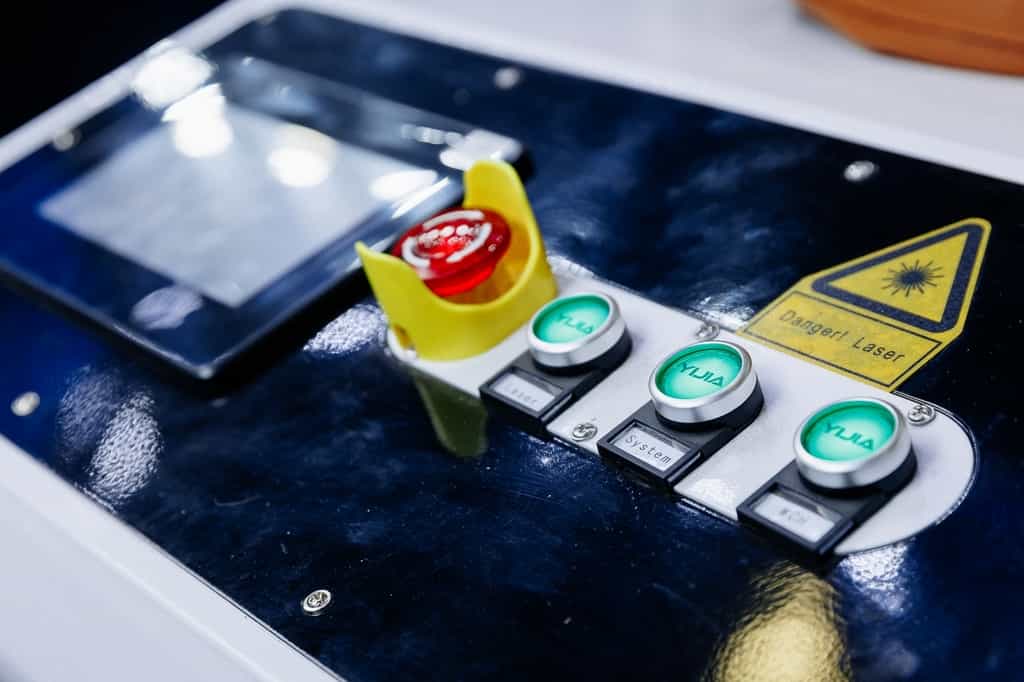

	КОНСОЛЬ УПРАВЛЕНИЯ 7 режимов сварки Система управления V20 позволяет использовать данный аппарат для ручной сварки – ручной резки – ручной очистки. 3 в 1.
	ПРОМЫШЛЕННЫЙ ВОДЯНОЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

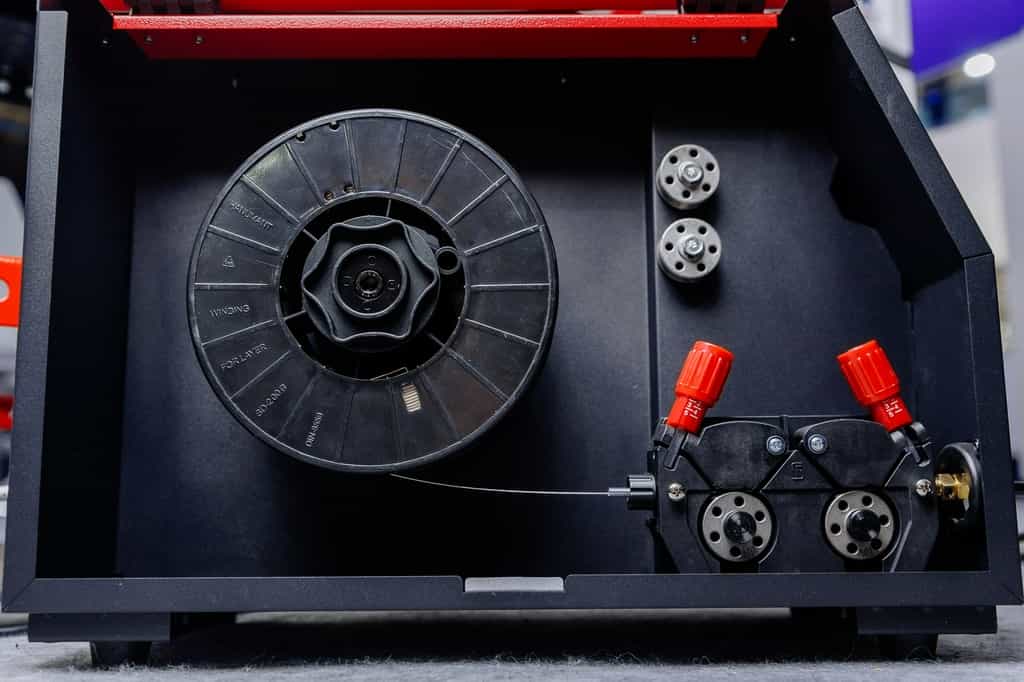

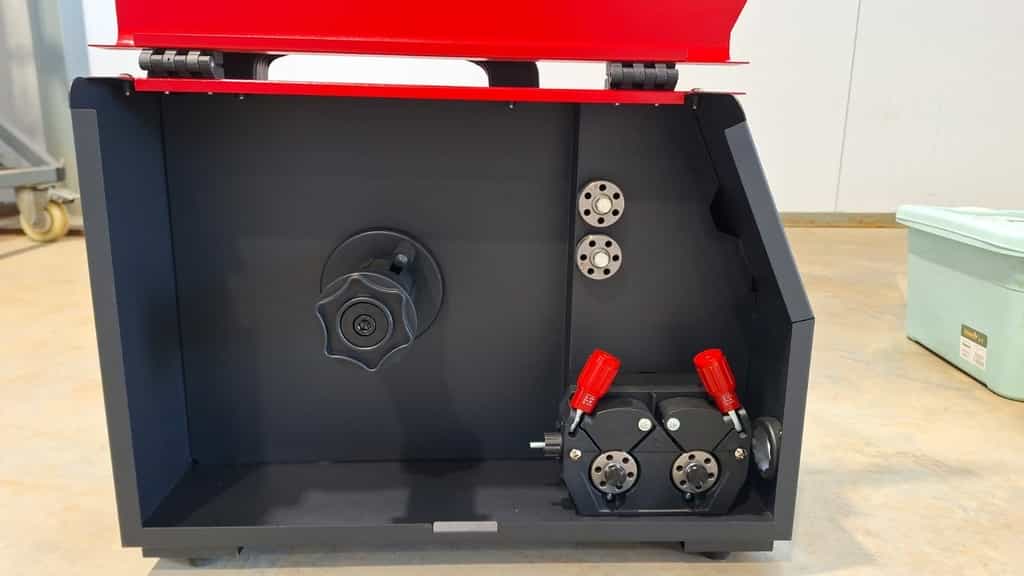

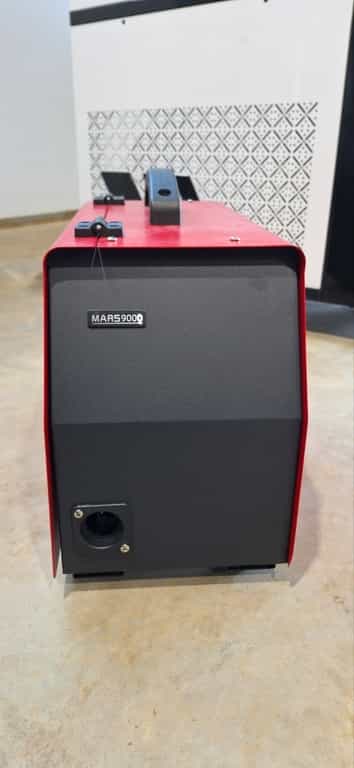

	АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ ПРОВОЛОКИ В КОНТАКТНУЮ ЗОНУ СВАРКИ Автоматическая равномерная подача проволоки для более плавной сварки.

• Вес, кг 250
• Мощность источника, Вт 3000
• Длина волны лазера 1064nm
• Охлаждение Водяной чиллер
